En este artículo encontrará instrucciones sobre cómo instalar el eero Outdoor 7. Las instrucciones de instalación se enumeran a continuación y están divididas en secciones según el material de construcción utilizado. También puede consultar nuestros vídeos de instalación.
Antes de Empezar
Necesitará herramientas y equipos adicionales para instalar el eero Outdoor 7. Las herramientas específicas necesarias pueden variar según el material de construcción; sin embargo, todas las instalaciones requieren un dispositivo Android o iPhone con la versión 6.49 o superior de la aplicación eero instalada.
Además de un dispositivo Android o iPhone, la instalación requiere las siguientes herramientas:
- Destornillador Phillips
- Lápiz o marcador
- Escalera o taburete
- Taladro eléctrico y broca* (1/4 con anclaje o 9/64 sin anclaje)
*Anotación: No se requiere taladro eléctrico para la instalación de revestimiento de vinilo.
Accesorios Incluidos
Revise los accesorios incluidos con el eero Outdoor 7 en la tabla a continuación. Algunos accesorios están diseñados para su montaje en superficies específicas, y no todos se utilizarán necesariamente durante la instalación.
| Accessorios | Detalles | Materiales de construcción en caso de uso |
| Dos tornillos niveladores |
|
|
|
|
Dos tornillos de acero inoxidable, n.° 8 (15 x 30 mm) |
|
| Dos clips de revestimiento de vinilo con tornillos |
|
|
|
|
Dos anclajes para paneles de yeso (30 mm) |
|
Entendiendo el Hardware del eero Outdoor 7

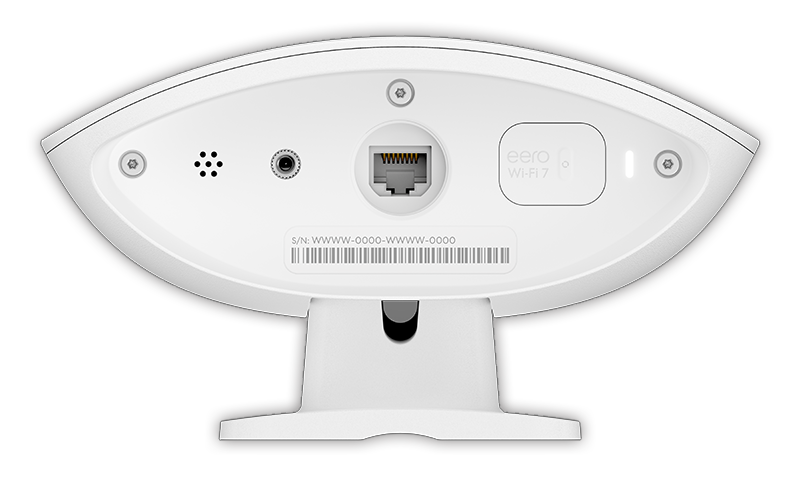

Todos los principales puertos y funciones de E/S (entrada/salida) del eero Outdoor 7 se encuentran en la parte inferior de la unidad. A continuación, se enumeran los nombres y las funciones principales de cada puerto de E/S del eero Outdoor 7, en orden de izquierda a derecha:
- Ventilación estanca: Permite que el eero evacue el exceso de calor sin exponerlo al polvo, la suciedad, el agua ni otros contaminantes.
- Puerto de conexión a tierra: Permite conectar un conductor de cobre trenzado n.° 8 a la unidad, mitigando los efectos de una sobretensión inducida por un rayo.
- Puerto PoE+ de 2,5 GbE: Proporciona conexión a la red y alimentación en configuración cableada, y solo alimentación en configuración inalámbrica.
- Botón de reinicio: Permite el reinicio manual (soft y hard reset) del hardware del eero según sea necesario para la resolución de problemas.
- LED de estado: Proporciona información actualizada sobre el estado actual de la unidad eero. Consulte ¿Qué significan los colores de la luz LED en mi eero?
Empezando la instalación en la aplicación
Puedes comenzar el proceso de configuración del eero Outdoor 7 pulsando el botón azul + en la esquina superior derecha de la pantalla de la app eero. En el menú emergente, selecciona eero > añadir eero exterior para comenzar.
Si vas a configurar tu eero de forma inalámbrica, usa tu teléfono para comprobar si hay buena señal wifi en la zona donde quieres instalar el eero Outdoor 7 antes de taladrar o montarlo. Las paredes exteriores (hormigón, ladrillo, estuco, etc.) debilitan la intensidad de la señal inalámbrica que llega a un dispositivo eero exterior. Ten esto en cuenta al decidir dónde instalarlo.
Si el eero no se conecta durante las pruebas de cobertura, intenta reubicarlo en un lugar interior para comprobar que funciona. Una vez comprobado, puedes continuar buscando una ubicación válida.
Ubicación Idónea

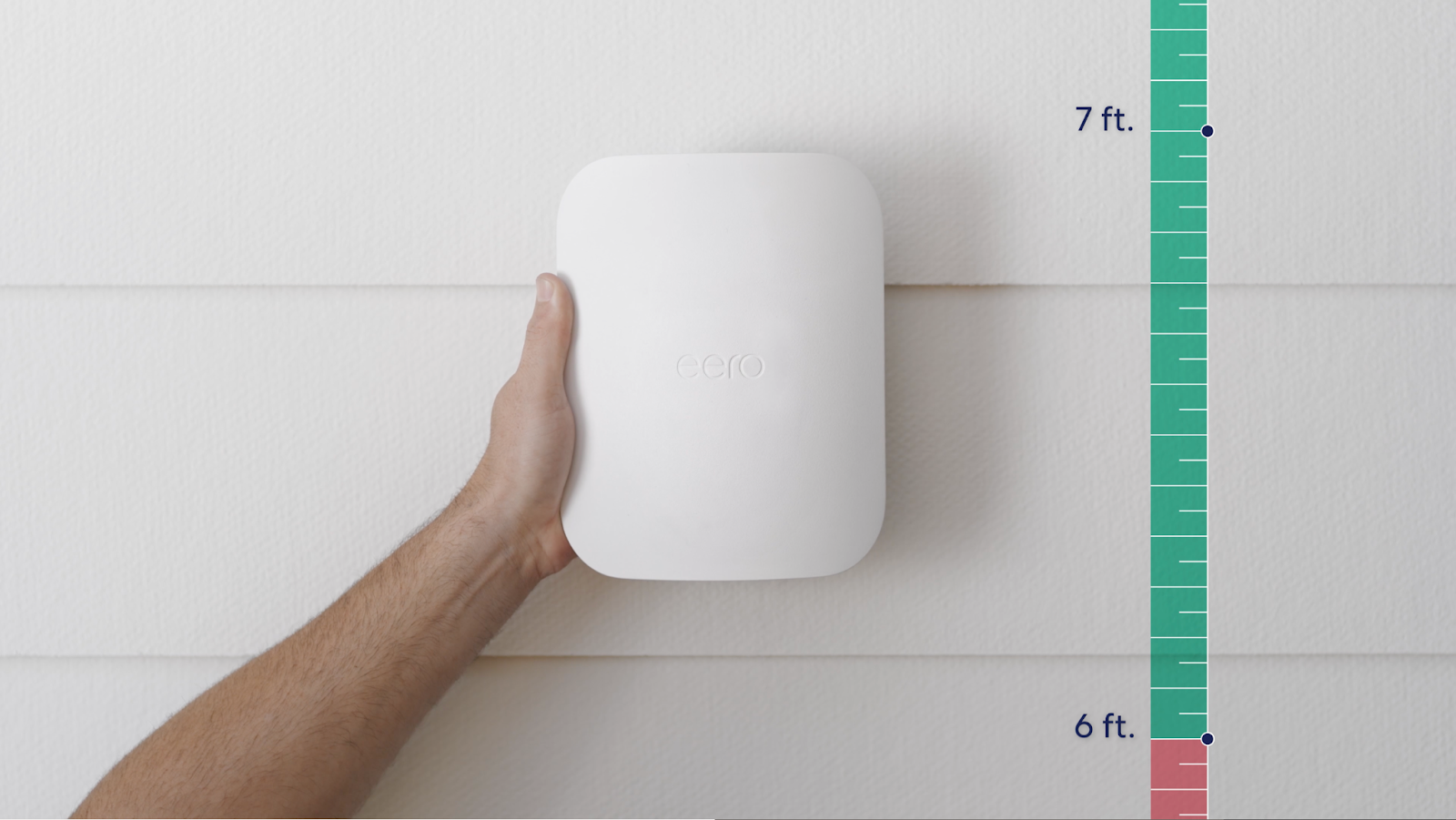

La altura óptima de instalación del eero Outdoor 7 es de 1,8 a 4,5 metros del suelo. Esto garantiza una distancia adecuada para que la señal wifi alcance el máximo alcance.
Al montar este dispositivo en lugares elevados, tome precauciones para evitar que se caiga y dañe a otras personas o la propiedad. También puede montarlo en un lugar accesible en el futuro, por si necesita limpiarlo o realizarle mantenimiento*.

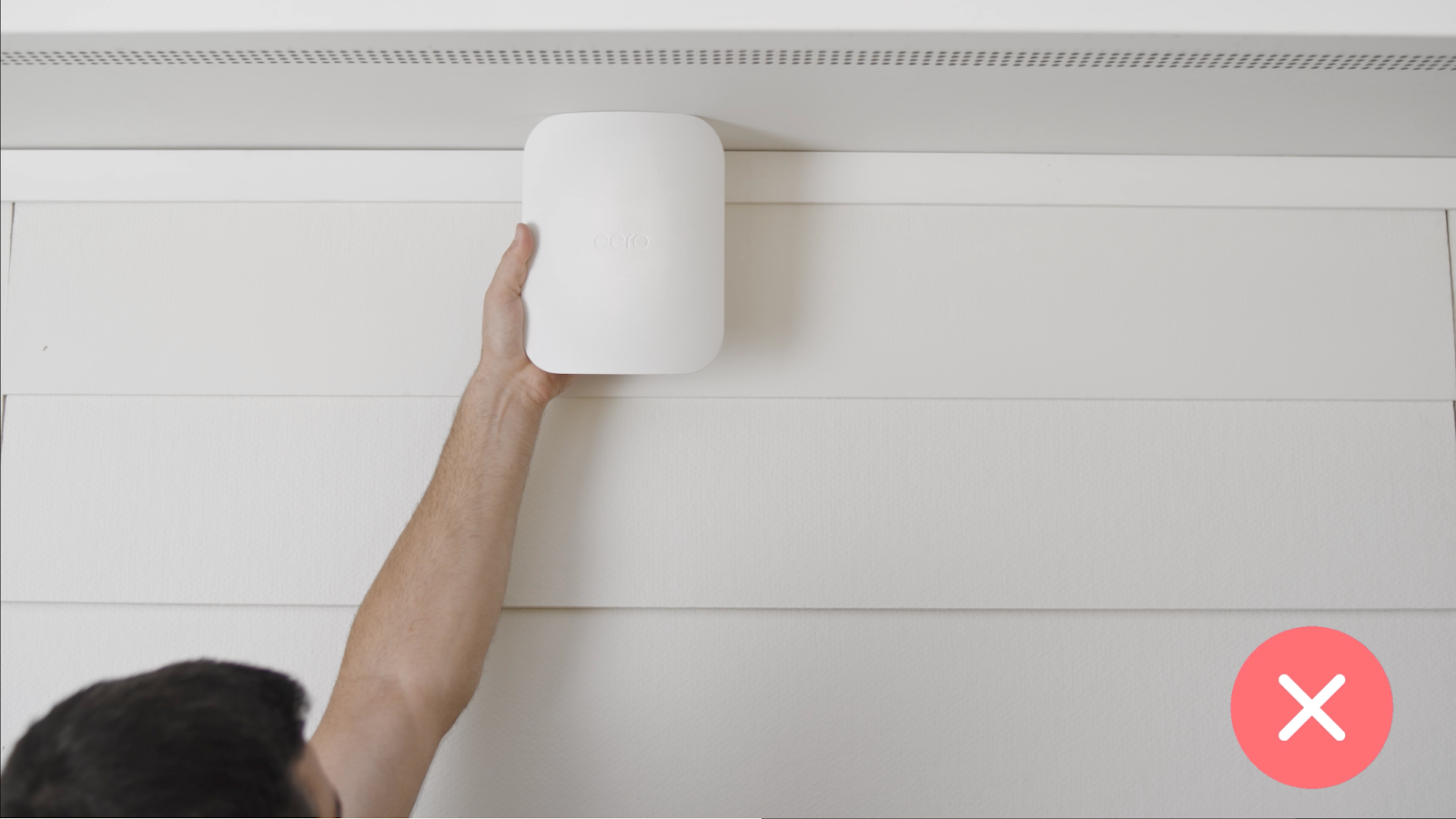

Asegúrese de que haya al menos 30 cm de espacio por encima y por debajo del soporte de montaje del eero Outdoor 7 en la ubicación deseada. Asegúrese de que el eero no esté cerca de ningún obstáculo, como árboles grandes, parrillas, antenas parabólicas, etc.
El dispositivo debe instalarse con los puertos hacia abajo para su correcto funcionamiento y evitar la acumulación y entrada de agua. Esto es necesario para una instalación correcta; de lo contrario, se anulará la garantía de la unidad.
*Anotación: Al estar expuesto a la intemperie, un dispositivo eero para exteriores puede acumular suciedad y residuos. Basta con pasar un paño húmedo para limpiarlo. Evite usar productos químicos de limpieza o rociar la unidad directamente con una manguera.

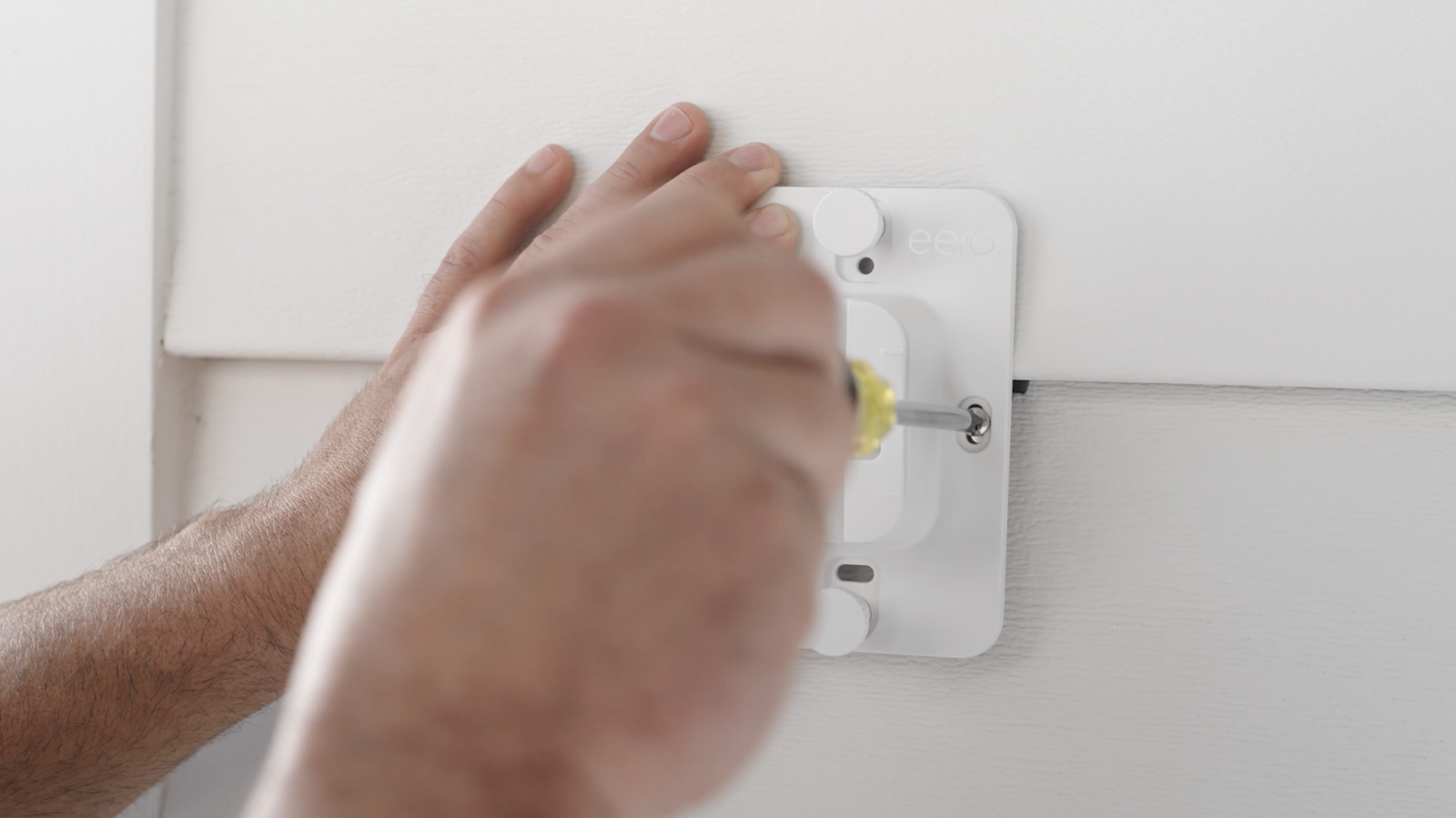

Montaje en revestimiento de vinilo
- Inserte los clips de revestimiento de vinilo en una unión entre los paneles de señalización donde desee colocar el soporte de montaje.

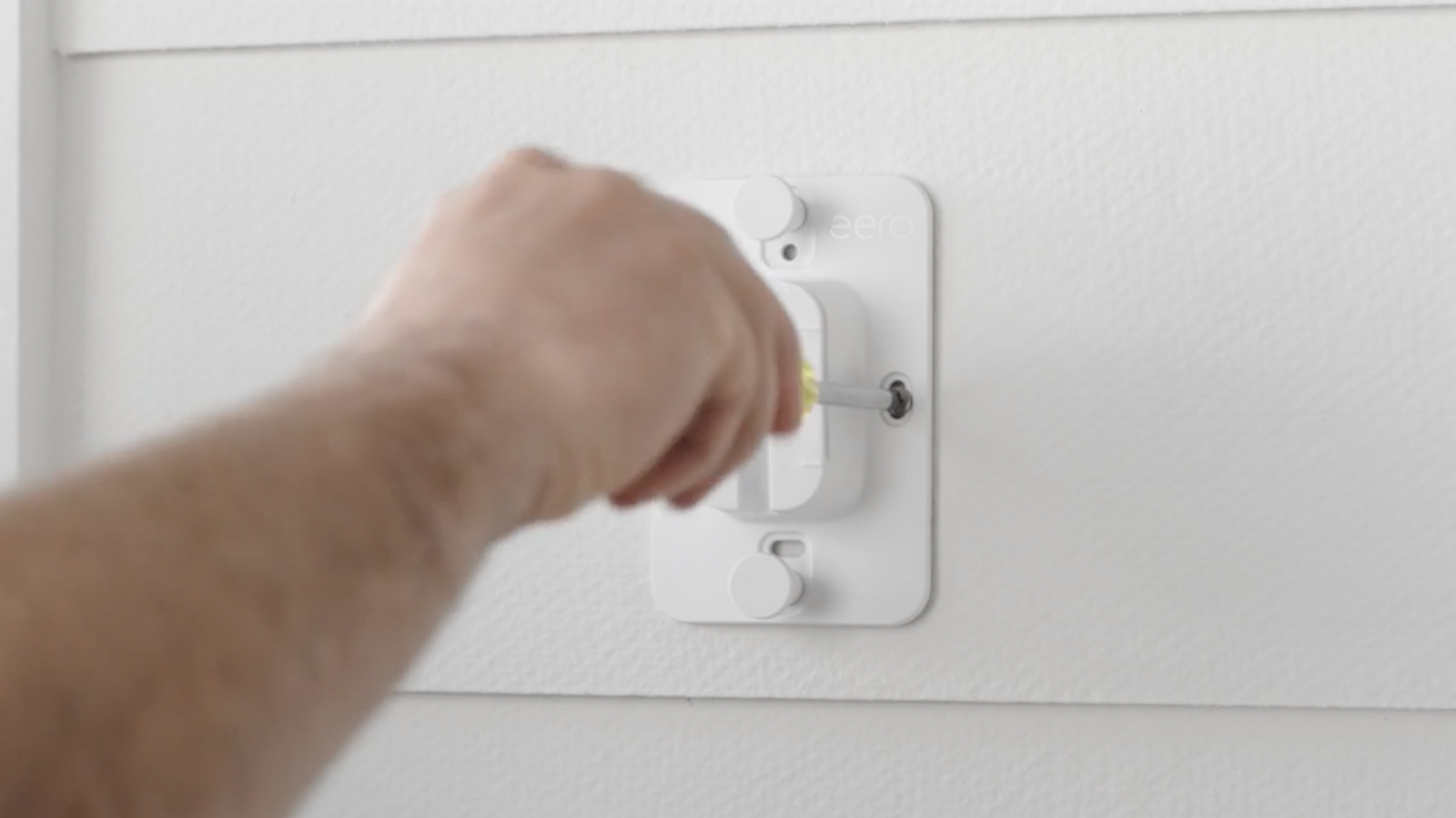

- Fije el soporte a los clips con los tornillos incluidos. La combinación de los clips y el soporte de montaje presionará el material del revestimiento.
- Apriete los tornillos del clip para maximizar la fuerza de retención y mantener el soporte en su lugar. Asegúrese de que el logotipo de eero en el soporte de montaje esté correctamente orientado.

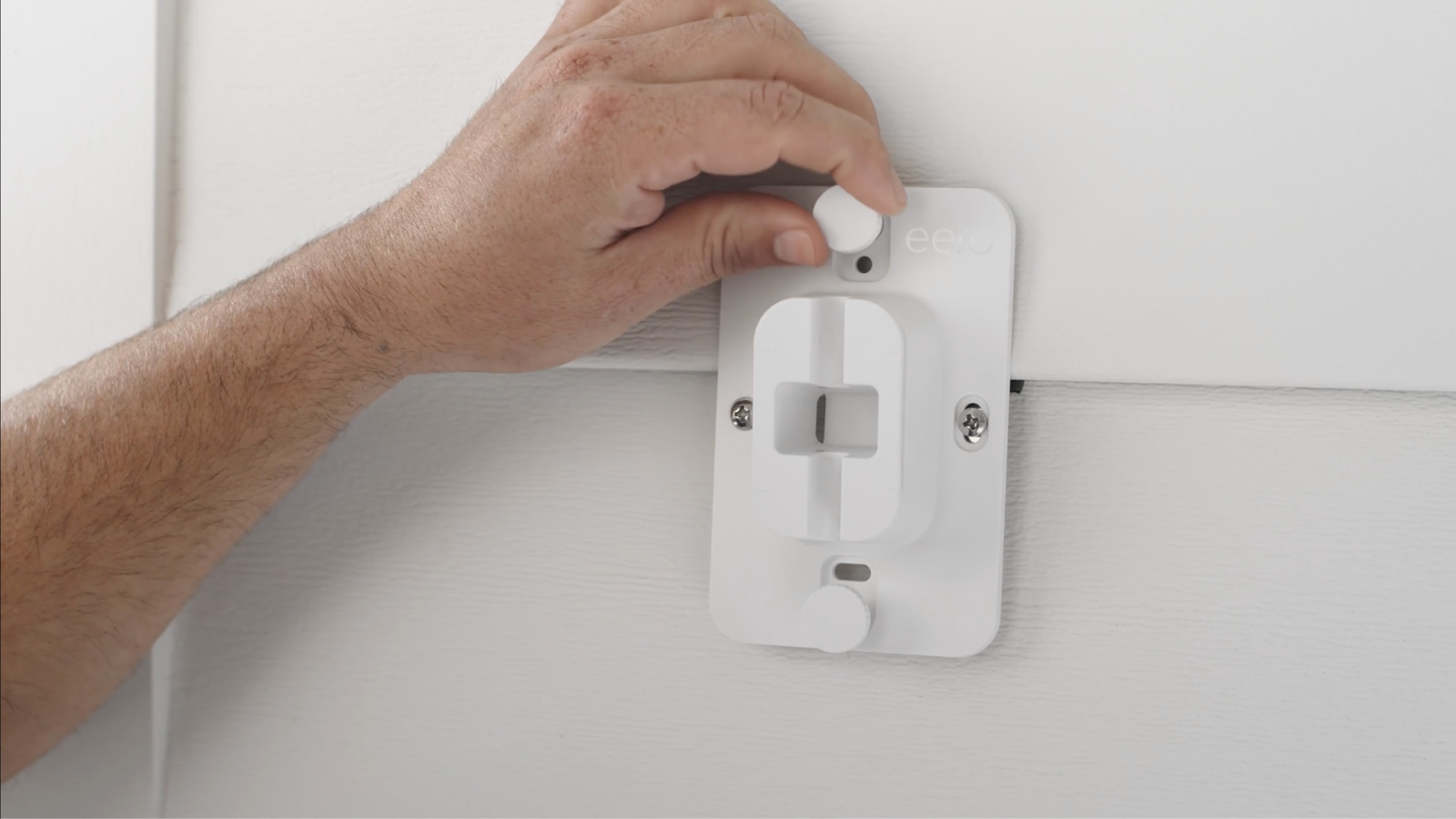

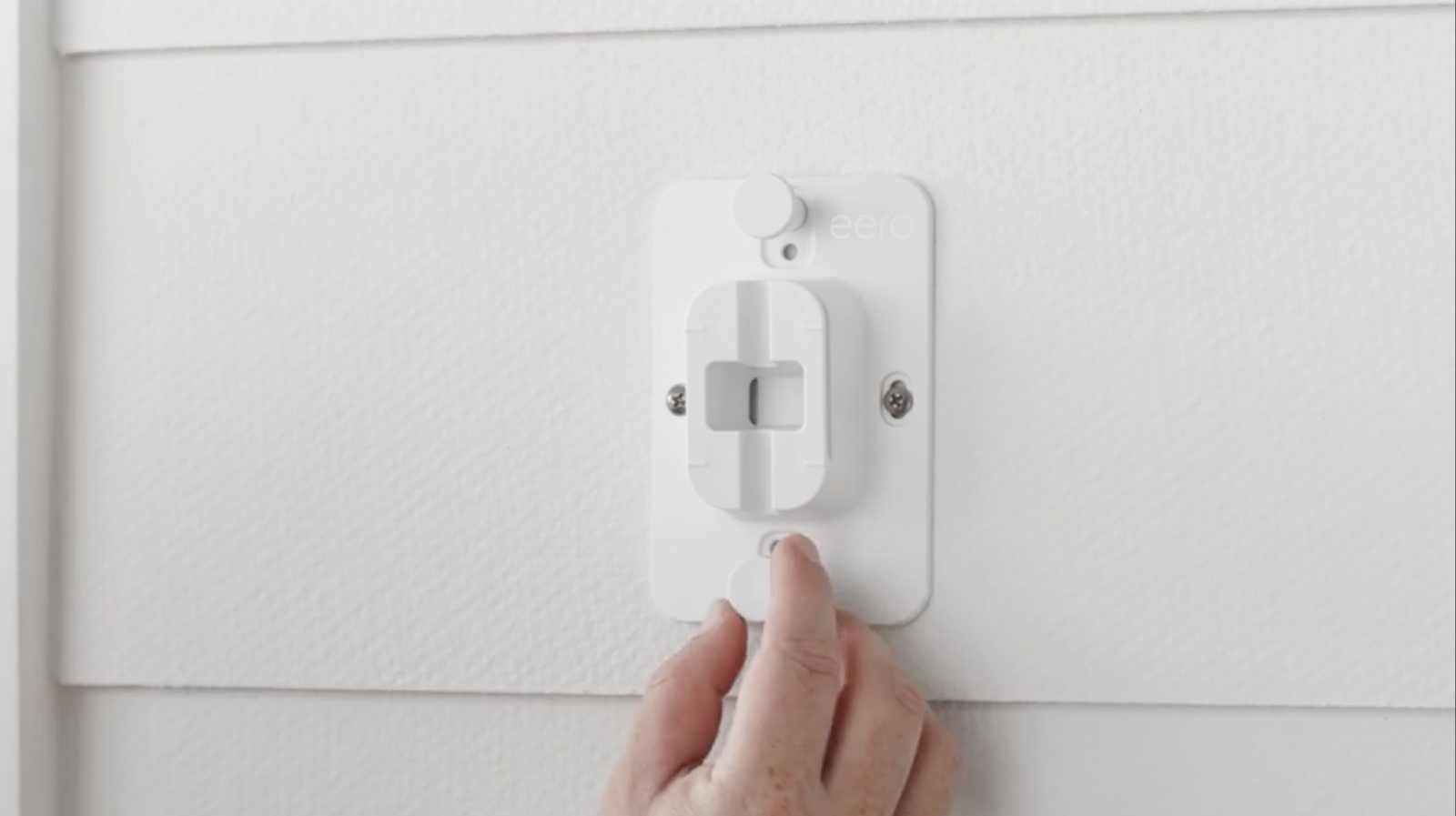

- Utilice los tornillos niveladores para nivelar la parte posterior del soporte de montaje. Apriete a mano al menos media vuelta más allá del punto donde el soporte esté aproximadamente nivelado.
Montaje sobre estuco, cemento o madera
Colocación del soporte

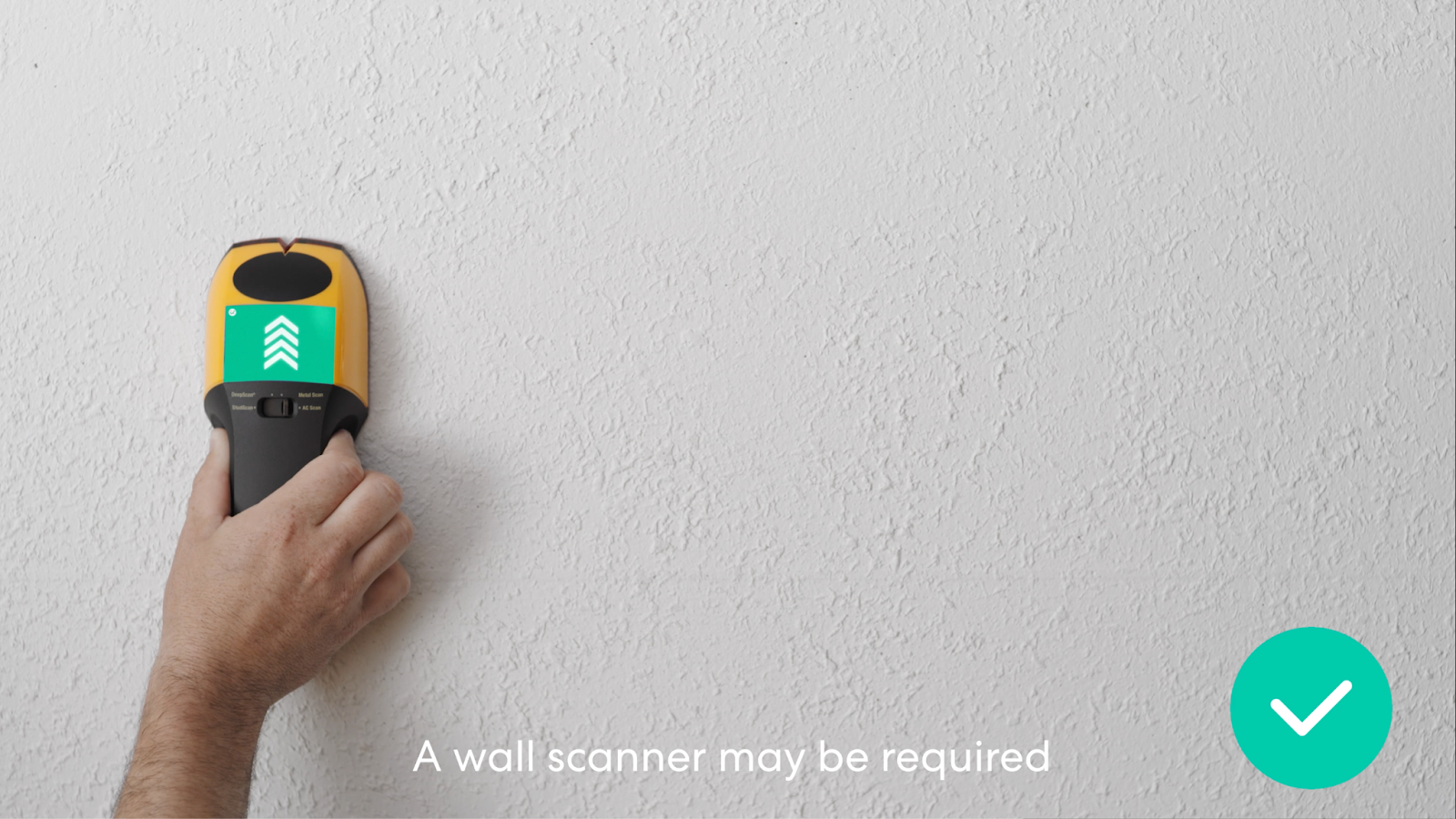

*Es possible que se requiera un escaner eléctrico para muros.
Antes de fijar el soporte de montaje en la ubicación elegida, asegúrese de comprobar si hay cables o tuberías ocultos.
Procure no dañarlos al perforar los agujeros para instalar el soporte. Si la superficie es irregular, puede usar los tornillos niveladores para ajustar el ángulo del eero.

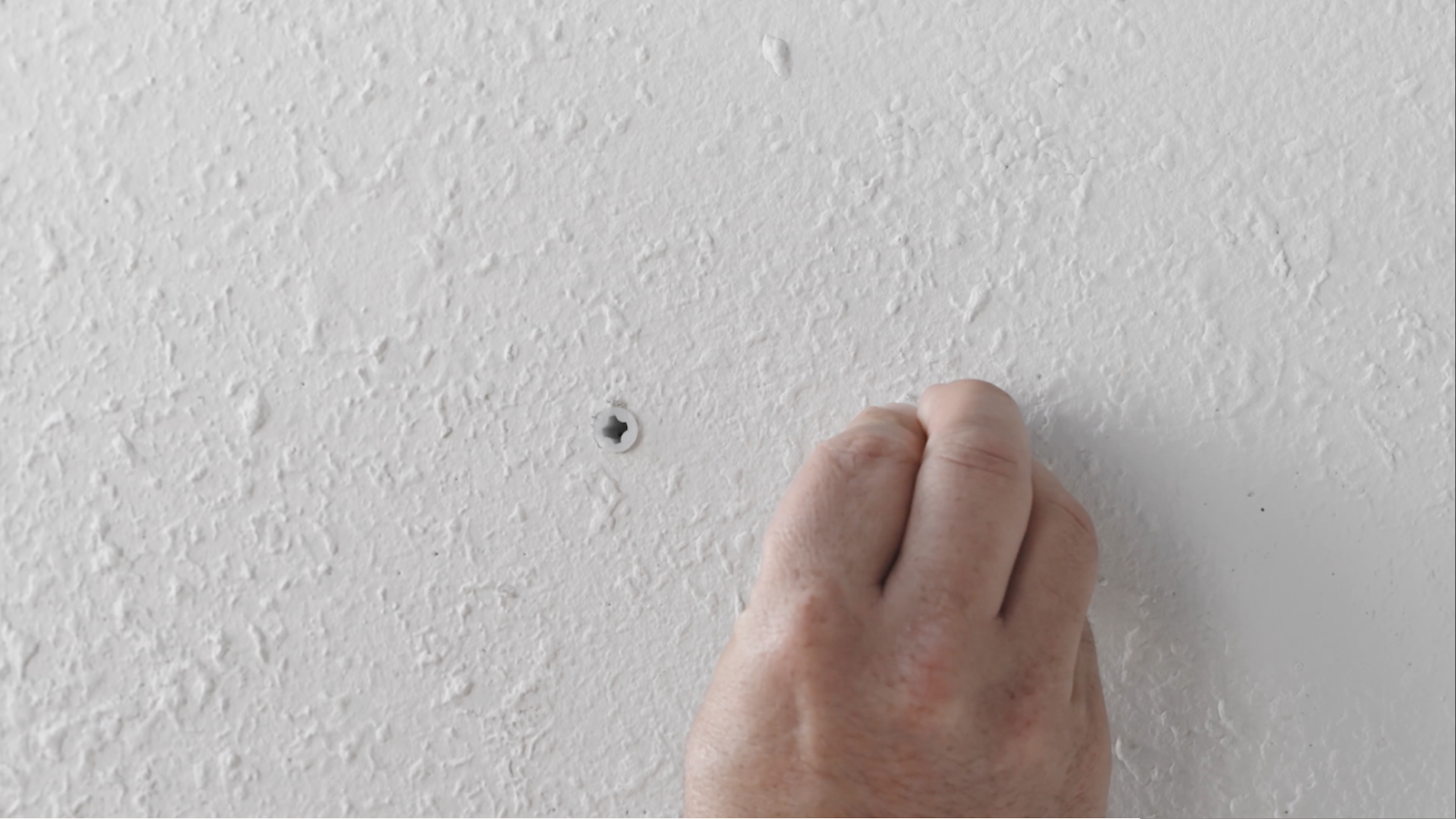

Utilice el soporte de montaje para marcar la ubicación de los tornillos y un nivel para alinear la unidad (los orificios interiores están separados aproximadamente por 91 mm). El logotipo de eero en el soporte de montaje debe estar correctamente orientado.
Estuco

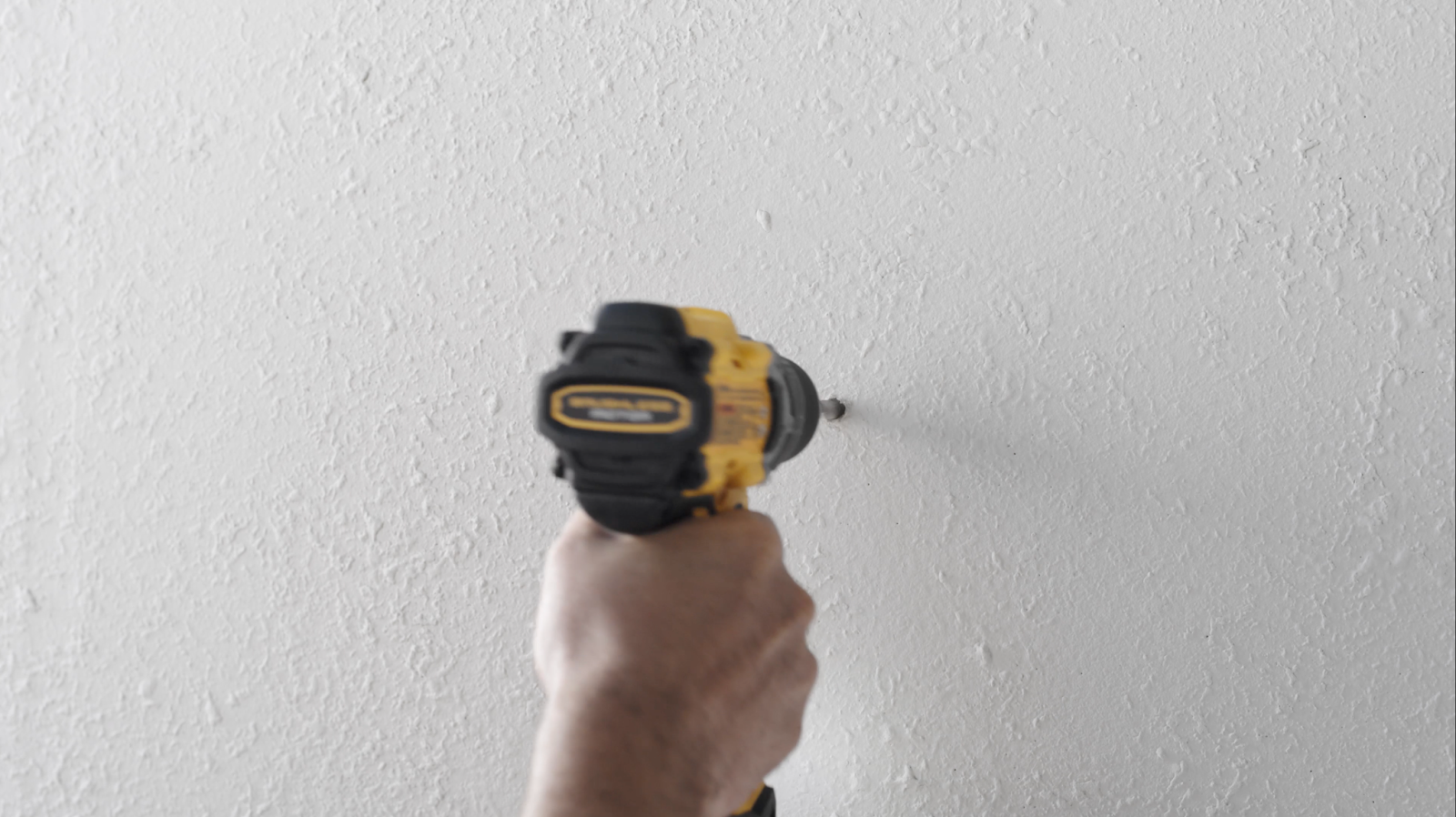

- Perfore agujeros guía. Los agujeros guía deben tener un tamaño de 1/4 de pulgada para los anclajes y tornillos proporcionados.
- Insertar anclajes para paneles de yeso.

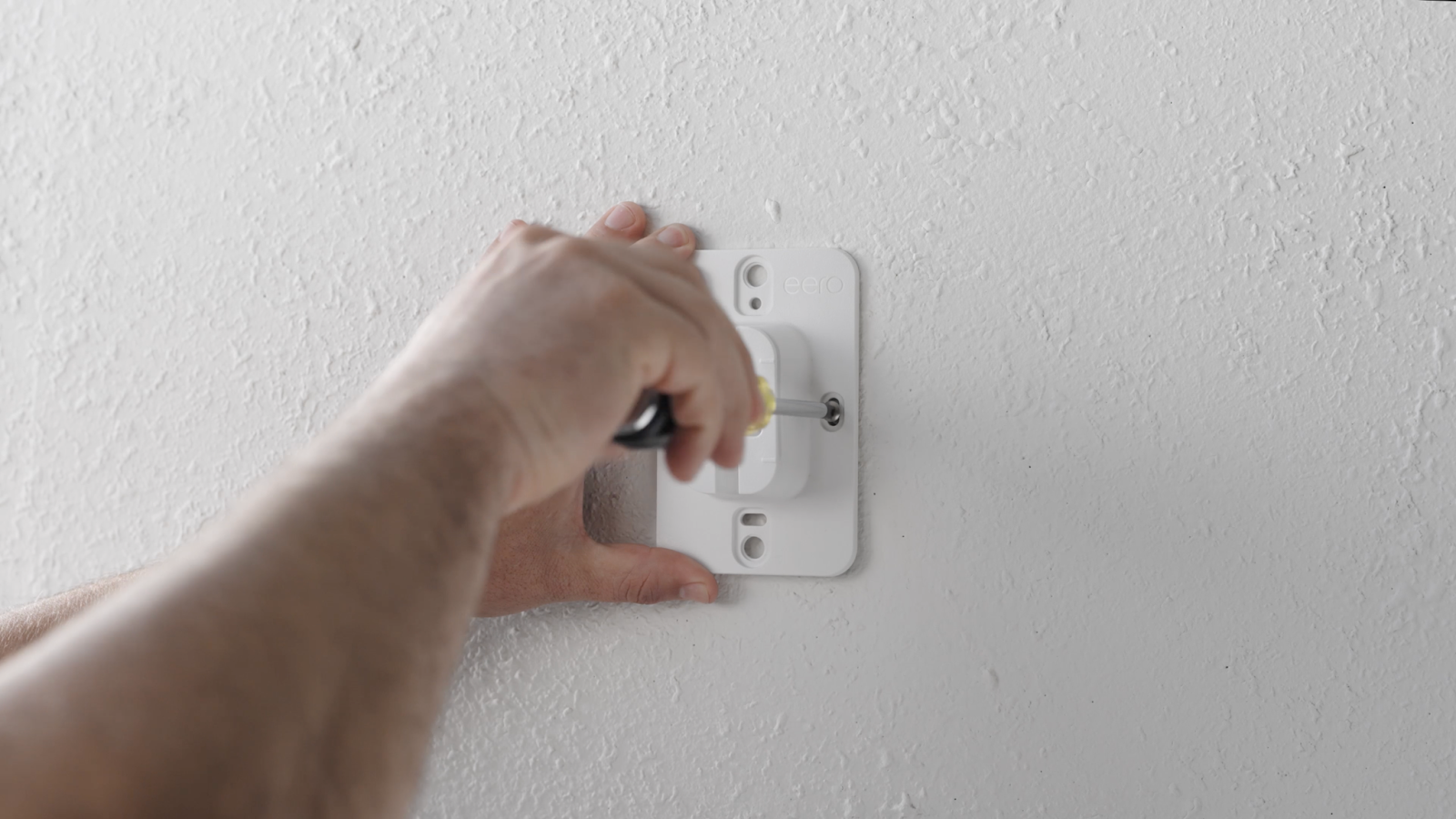

- Utilice los tornillos para fijar el soporte de montaje a los anclajes.
Madera o Cemento

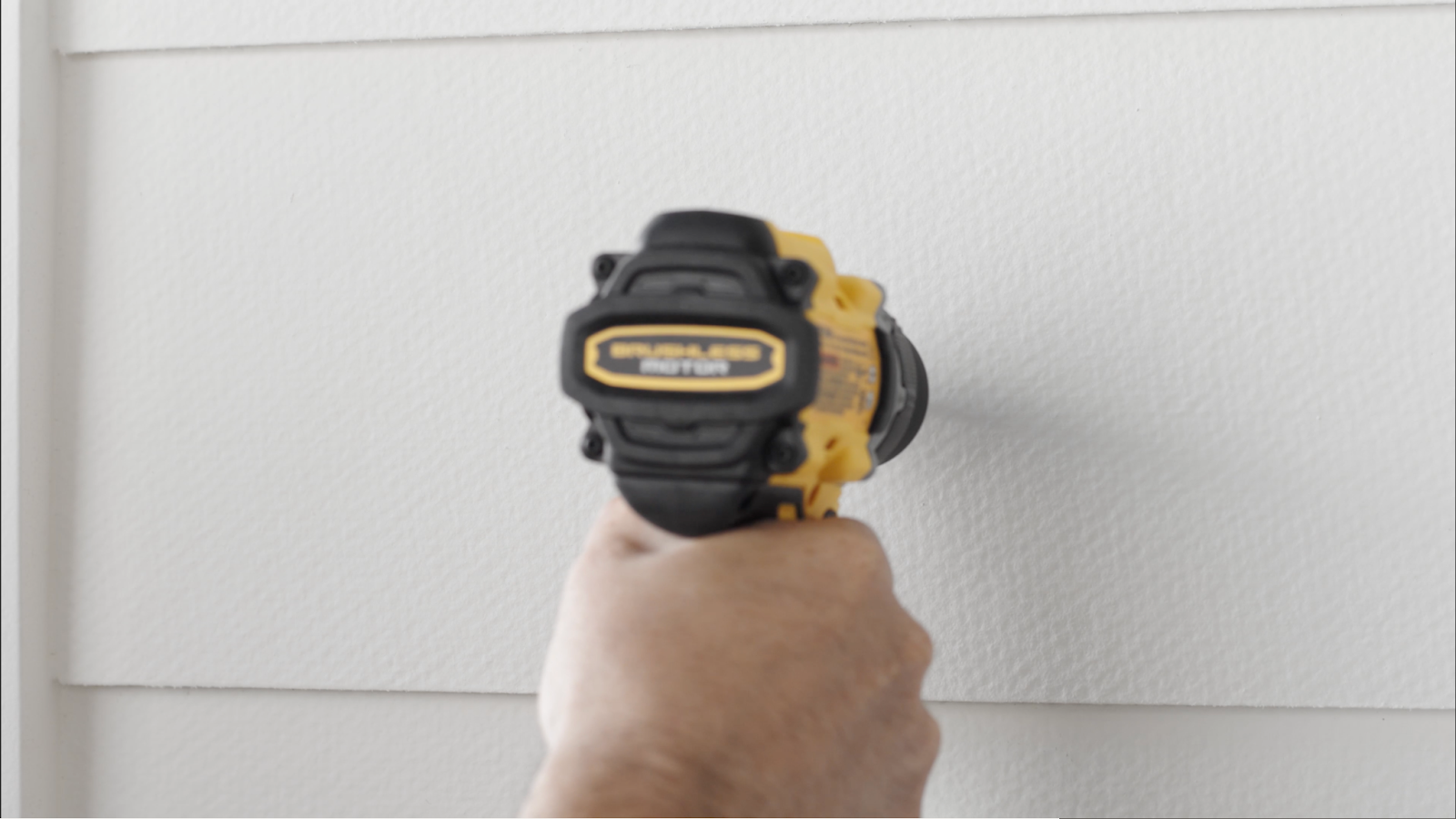

- Taladre agujeros piloto.
- Utilice los tornillos para fijar el soporte de montaje a la pared.
- Si el panel tiene una pendiente descendente, puede aflojar ligeramente los tornillos de sujeción y usar los tornillos de mariposa para ajustar el ángulo. De lo contrario, el eero seguirá funcionando correctamente.
Montaje en un Poste
Aunque no se incluye una correa para fijar el soporte a un poste de metal o madera, puede fijar una correa al soporte de montaje para este propósito. Recomendamos un material resistente para la correa, como una abrazadera de manguera o una correa BAND-IT™. El soporte se ajusta perfectamente a postes de 5 a 20 cm de diámetro.
Para montar el soporte en un poste:
- Inserte la correa a través de la ranura en la parte posterior del soporte de montaje.
- Asegúrese de que el logotipo de eero en el soporte de montaje esté correctamente orientado y apriete la abrazadera alrededor del poste.
- Conecte el eero al soporte (ver más abajo).

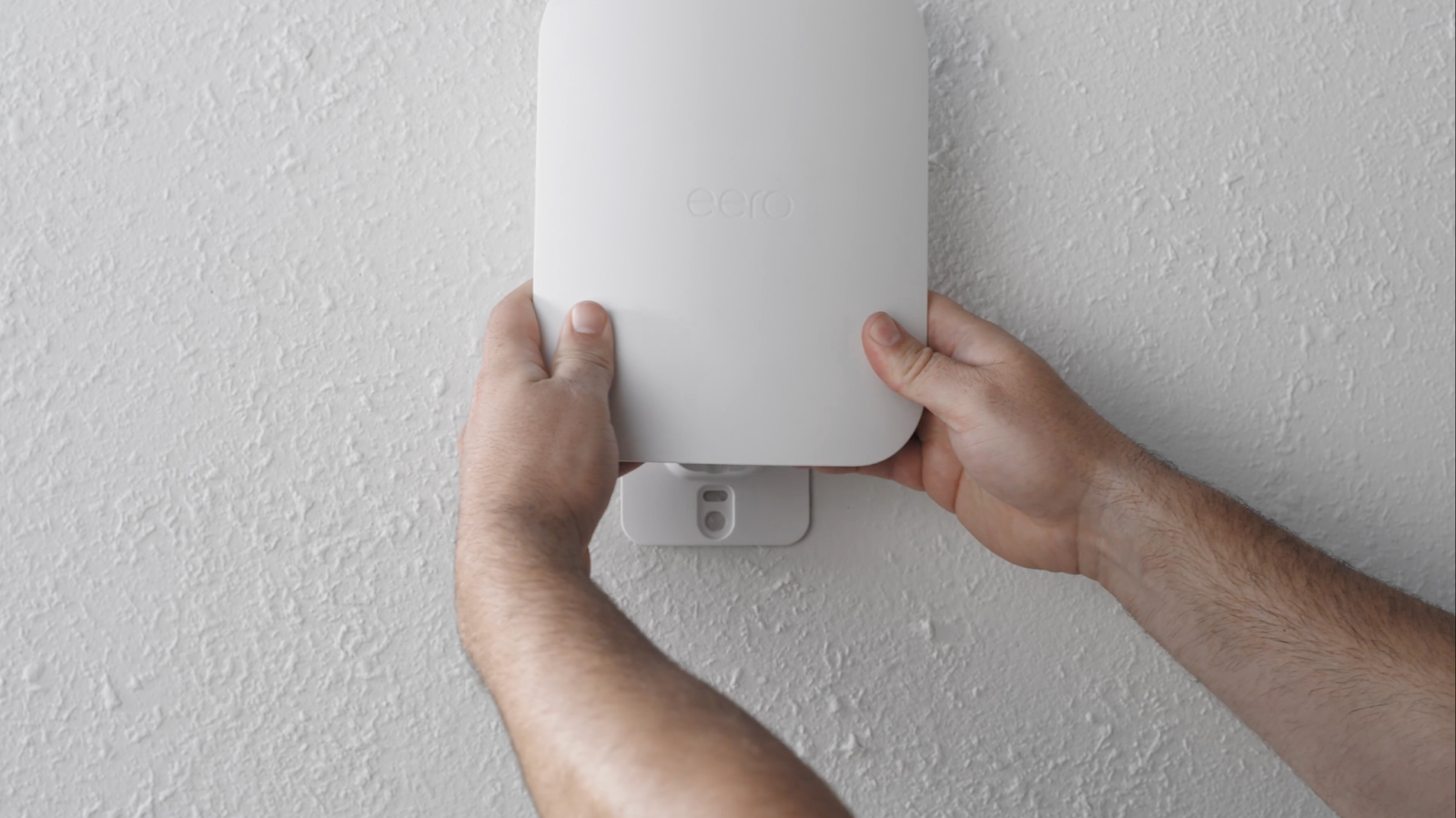

Fijación del eero al soporte
Al montar el eero correctamente en el soporte, el dispositivo se deslizará hasta su posición con un clic audible, formando un ajuste a presión. No se requieren herramientas ni procedimientos adicionales para montarlo, y debería ser fácil de desmontar deslizándolo hacia arriba y hacia afuera del soporte.
Sellando el cable de Ethernet
El cable Ethernet conectado al eero Outdoor 7 debe sellarse para protegerlo del exceso de suciedad y humedad. El cable Ethernet debe tener una cubierta redonda y ser apto para uso en exteriores.
Si utiliza el adaptador de corriente eero PoE+ de 30 W, la tuerca de sellado viene enrollada en la caja. De lo contrario, siga las instrucciones a continuación para sellar el cable Ethernet:

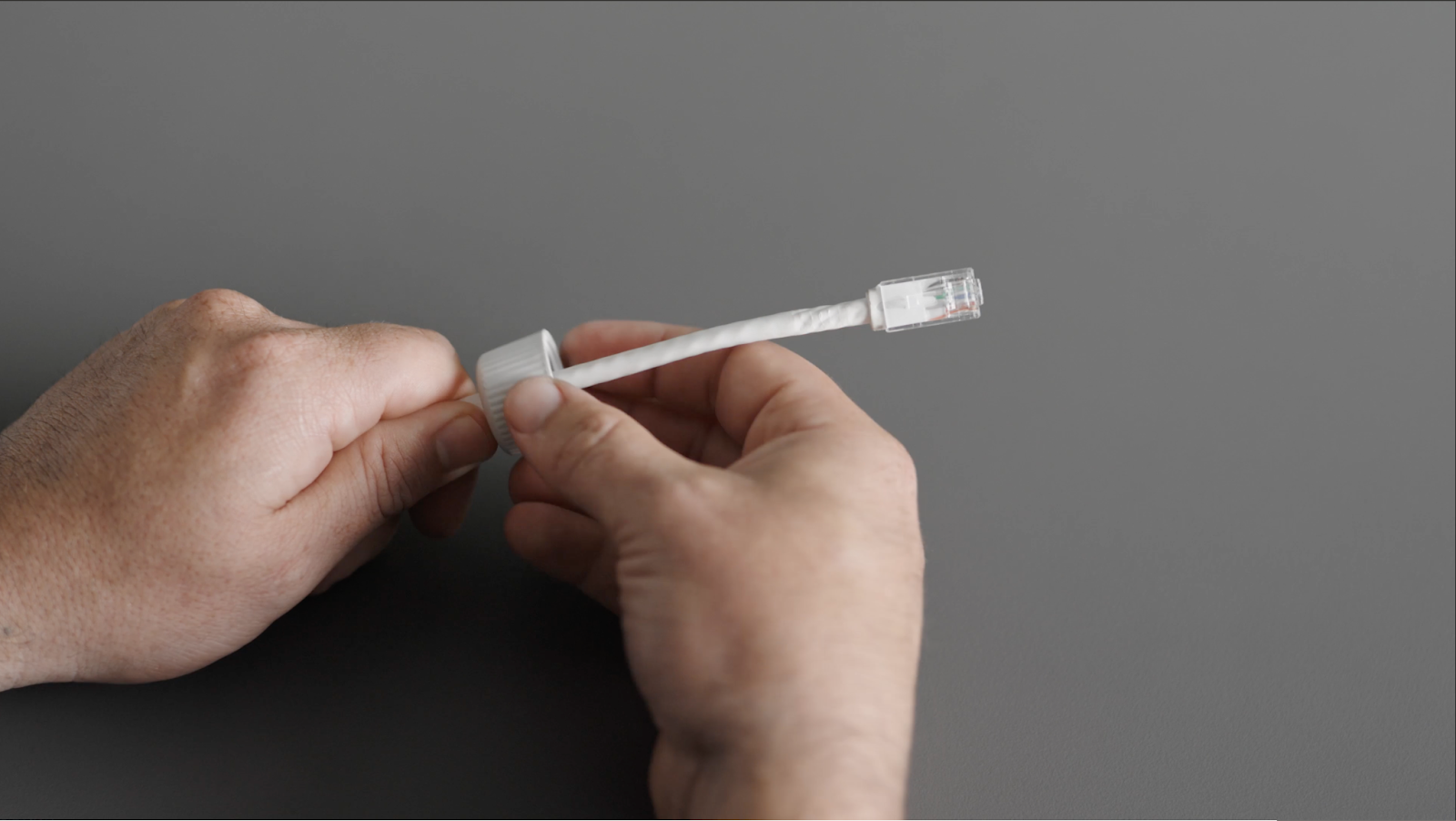

- Inserte el cable Ethernet a través de la tuerca de sellado.

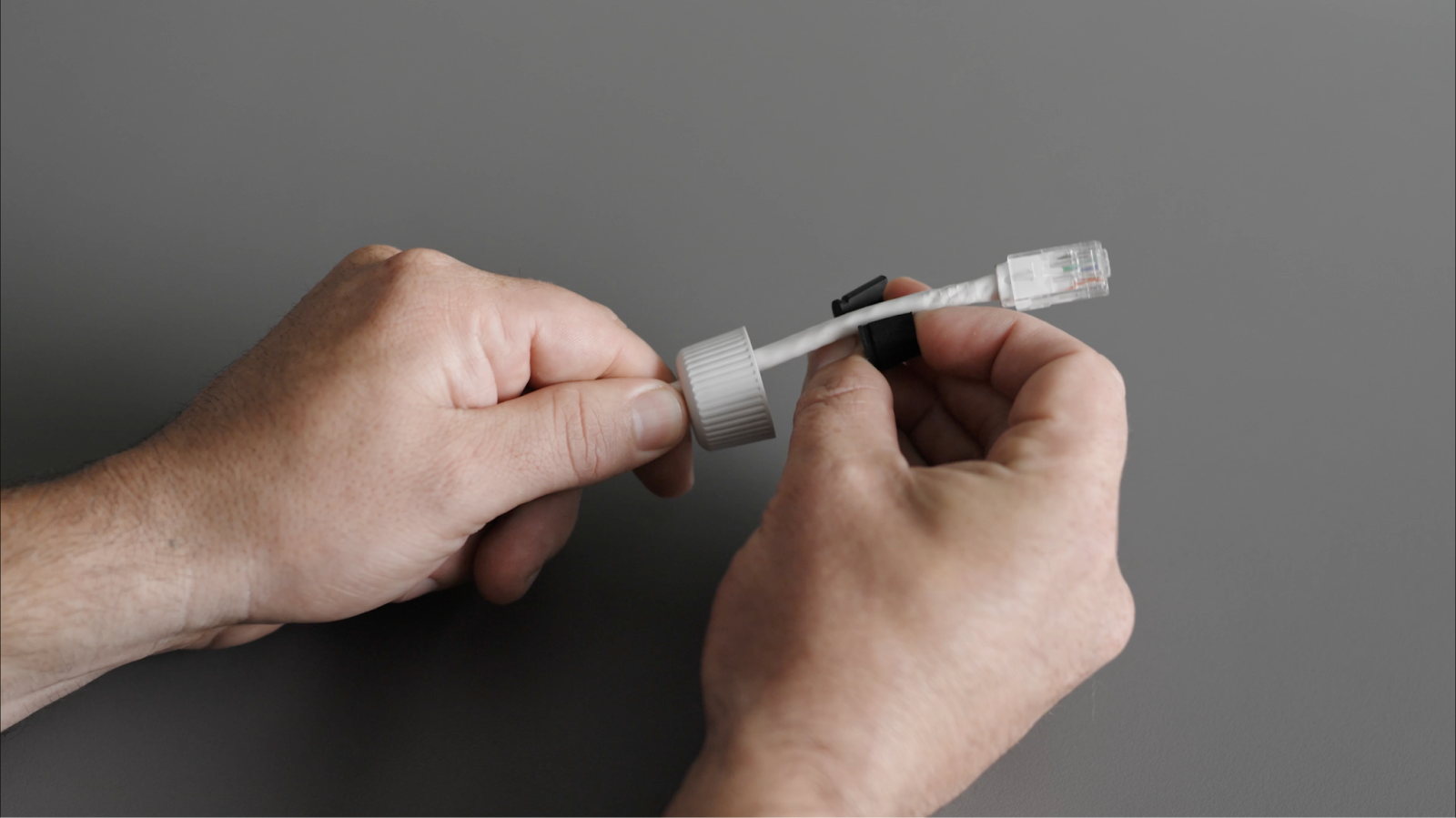

- Abra el sello para envolver el cable y luego empuje el cable a través del cuerpo del conector.

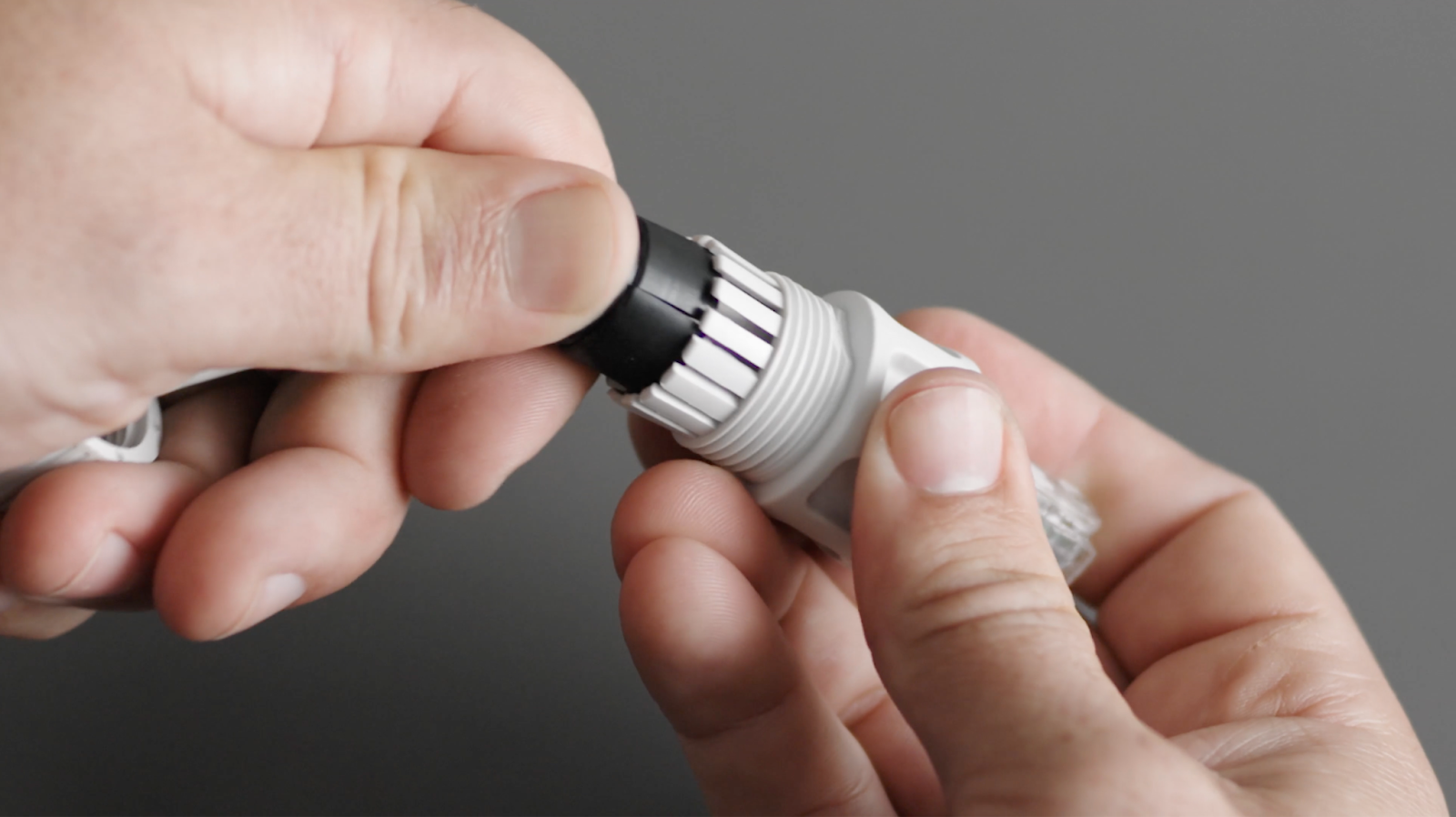

- Una vez que el cable pase por el cuerpo, empuje el sello dentro de las puntas del cuerpo.

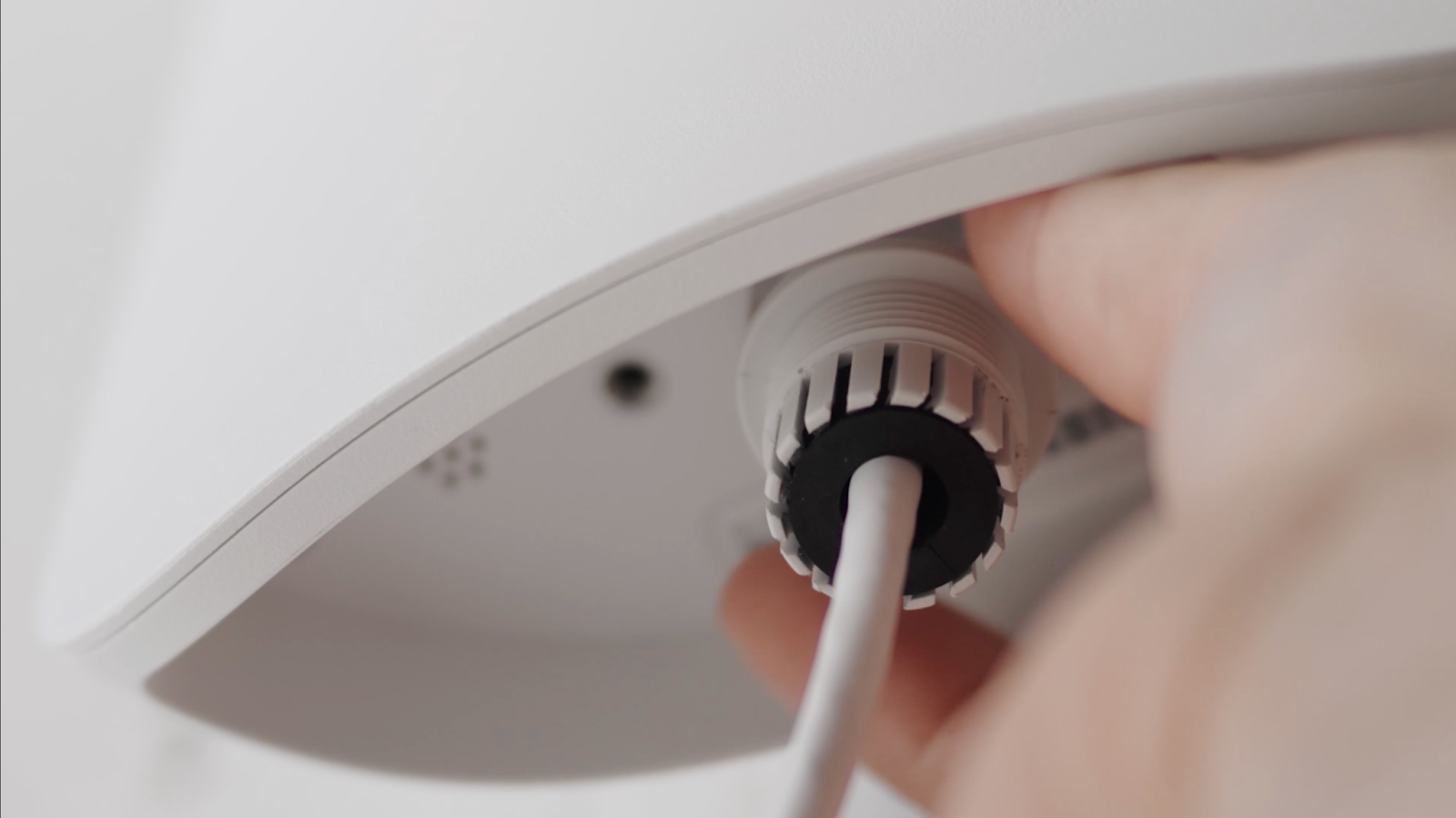

- Conecte el cable Ethernet. Enrosque el conector M22 en el eero Outdoor 7. Apriete a mano hasta que el cable quede sellado.

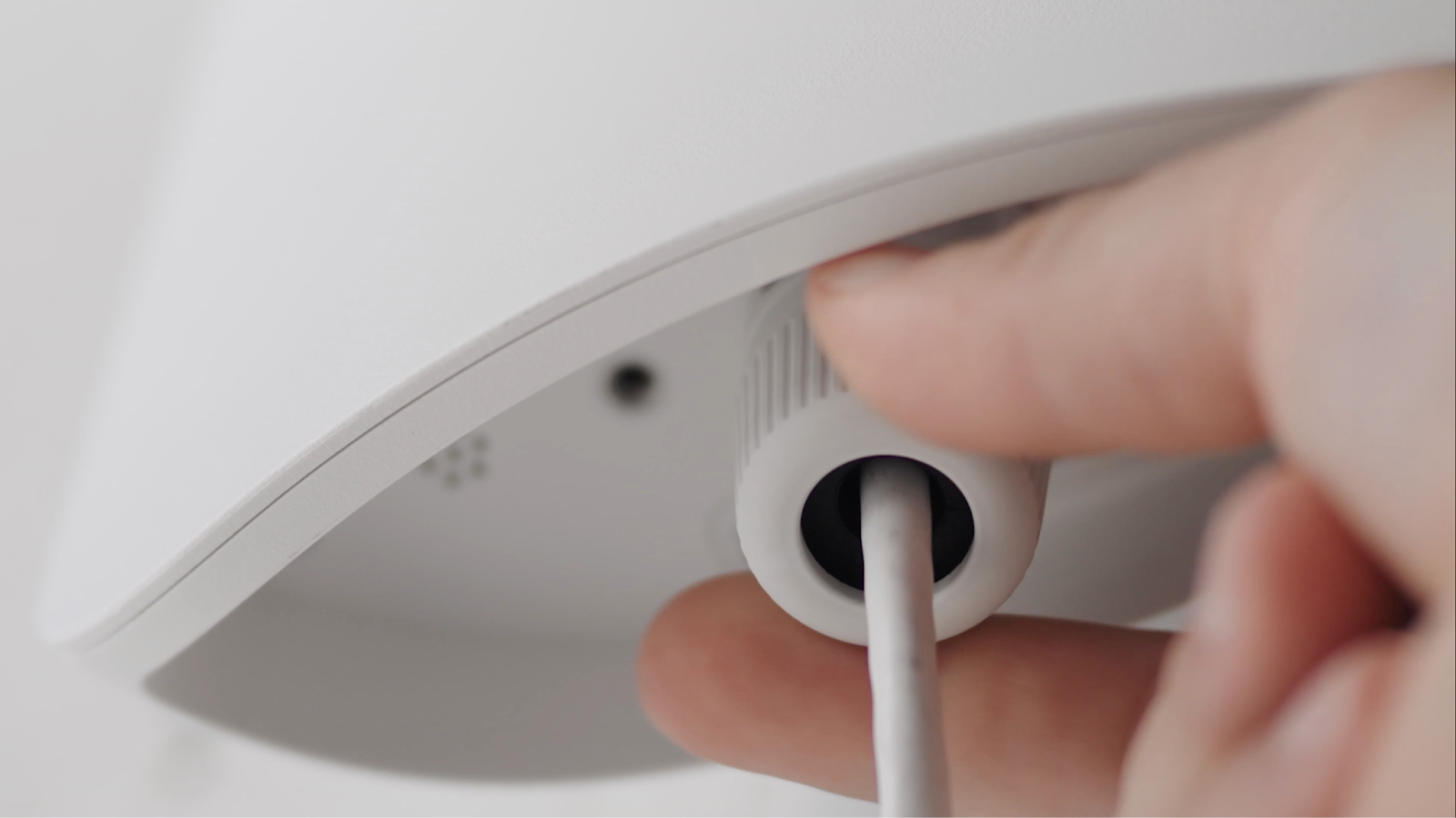

- Apriete a mano la tuerca de sellado en el cuerpo del conector M22.
Al sellar el cable Ethernet, hay algunos factores adicionales a tener en cuenta:
- Algunos cables Ethernet con molduras exteriores grandes no encajan en el cuerpo del M22.
- No utilice un cable Ethernet plano, ya que el conector M22 no se sellará correctamente alrededor del cable.
Alternativas para alimentar el eero Outdoor 7
El eero Outdoor 7 está diseñado como un dispositivo de alimentación por Ethernet. Para funcionar correctamente, requiere una conexión PoE+ (802.3at) o superior. Si no desea adquirir el adaptador de corriente PoE+ resistente a la intemperie, puede alimentar el Outdoor 7 con la puerta de enlace PoE eero o un inyector/switch compatible con PoE+. Asegúrese de que cualquier equipo utilizado sea compatible al menos con PoE+, ya que el PoE estándar no proporciona la potencia suficiente para alimentar correctamente el Outdoor 7. Para obtener más información sobre PoE, consulte: ¿eero soporta PoE?

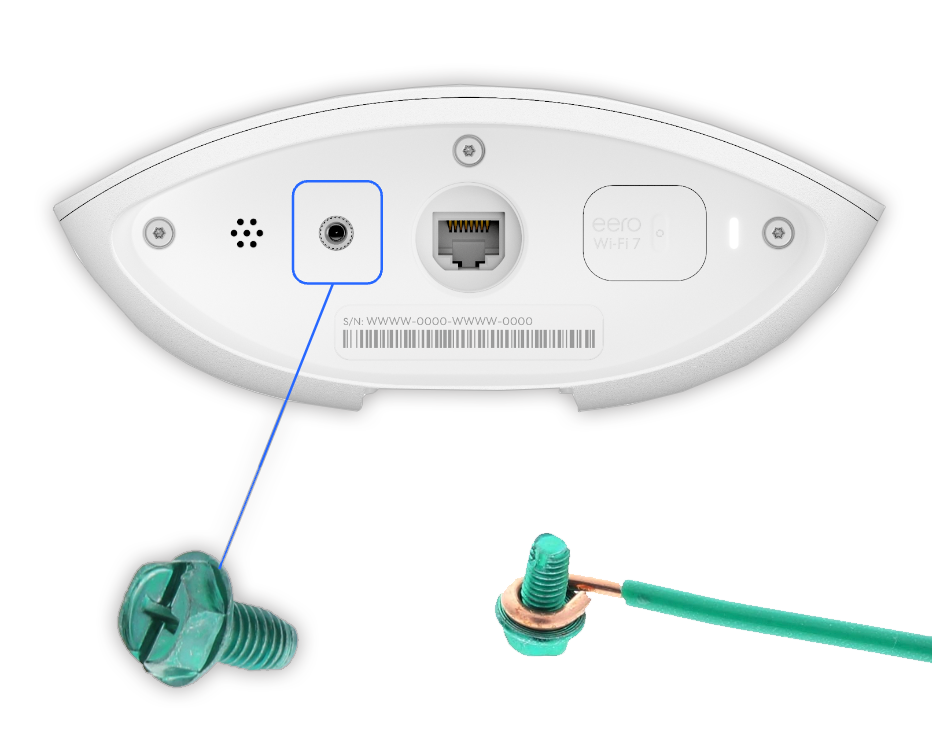

Añadiendo Toma de tierra al eero Outdoor 7 (Si es necesario)
Si lo desea o lo exige la normativa local, el eero Outdoor 7 cuenta con conexión a tierra para soportar sobretensiones eléctricas inducidas por rayos. En entornos con sobretensiones eléctricas frecuentes, se recomienda conectar a tierra el eero Outdoor 7. El cable de tierra no está incluido.
Tanto el eero Outdoor 7 como el adaptador de corriente PoE+ para exteriores de 30 W tienen un inserto M4 que permite conectar un cable de unión n.° 8 a la unidad y conectarlo directamente a tierra.
- Conecte un cable de enlace tanto al eero Outdoor 7 como al adaptador de corriente PoE+.
O
- Conecte un cable de unión al eero outdoor 7 y a cualquier otra fuente de tierra (placa de unión, varilla de tierra, etc.)
Si no está seguro de cómo conectar a tierra correctamente la unidad o no se siente cómodo con el cableado, consulte con un electricista antes de continuar.
