Contenu du package eero PoE6 (matériel, supports, vis, etc.)

• Qté 1 eero PoE 6
• Qté 1 support de montage
• Qté 4 chevilles pour cloisons sèches de 30,0 mm
• Qté 4 vis cruciformes #8-15x30mm

Exigences d'installation (tournevis, perceuse, etc.)

• 1 tournevis cruciforme
• 1 Perceuse et forets

Configuration requise (Android/MacOS)

Connexion Internet, modem, câble Ethernet Cat5e et smartphone.

L'eero PoE 6 est alimenté via un équipement d'alimentation PoE (802.3af/at/bt) ou un bloc d'alimentation externe USB-C eero 15 W (vendu séparément).

Topologie de réseau recommandée

Si vous disposez d'une source PoE, elle doit être connectée au port externe (marqué « 2.5 »), qui correspond au port WAN approprié, et au port d'entrée PoE. Ensuite, connectez des nœuds eero supplémentaires aux ports Ethernet alimentés, en gardant à l'esprit que chaque périphérique eero PoE 6 nécessite une alimentation de 15.4 W en sortie d'un équipement d'alimentation PoE. Une fois branché, ajoutez les nœuds via l'application eero. Une passerelle eero doit être placée en amont du commutateur PoE, entre le modem/ONT et le commutateur PoE. Si la passerelle eero est PoE 6, elle nécessitera une source d'alimentation (injecteur PoE ou adaptateur secteur 15.4 W). Une installation professionnelle est recommandée. Voir la topologie recommandée ci-dessous.

Remarque : si votre réseau est déjà en mode Bridge, il est recommandé de le mettre en double NAT en le désactivant, de supprimer l'ancien routeur et d'installer la passerelle eero. Remettez ensuite votre routeur en amont en mode pont.

Instructions d'installation physique pour eero PoE6

eero PoE6 peut être installé à l'aide du support de montage et des 4 vis Phillips #8-15x30mm fournies.

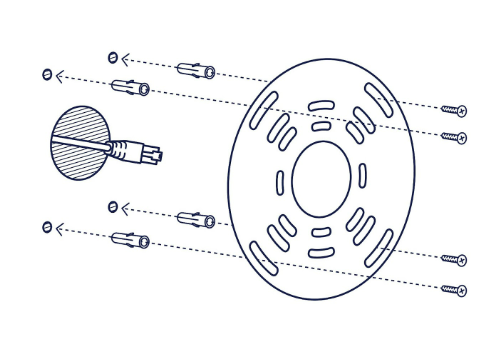

Montage par vis et ancrage mural :

Votre/vos unité(s) eero PoE 6 doit être accompagnée d'un pack de 4 vis cruciformes #8-15x30mm et d'ancrages pour cloisons sèches en plastique.

• Vous devrez pré-percer des trous pilotes de 6 mm pour l'installation des ancrages pour cloisons sèches en plastique

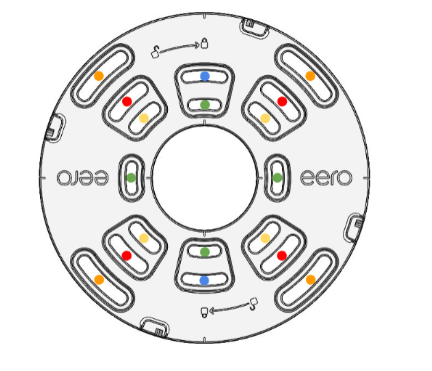

• Veuillez consulter l'image ci-dessous pour déterminer l'emplacement et les vis à utiliser pour votre installation.

• Consultez l'image ci-dessous pour savoir comment installer le support de montage eero PoE 6 sur les ancrages pour cloisons sèches.

Alimenter votre nouveau eero PoE6

L'eero PoE6 a été conçu pour éliminer le besoin d'adaptateur secteur. Un adaptateur secteur de 15.4 W est donc vendu séparément. Voir l'image ci-dessous pour l'installation du câble Ethernet Cat5e dans le port d'entrée PoE.

• Le port 2.5 GbE est marqué duSymbole PoE
• Connectez le Cat5e à l'aide de la prise RJ45 dans le port d'entrée PoE 2.5 GbE comme indiqué ci-dessous jusqu'à ce qu'un clic se produise.
• L'adaptateur secteur USB-C est vendu séparément
• Une fois l'alimentation PoE établie, l'eero PoE6 devrait s'allumer. Vérifiez l'état des voyants pour confirmer.

Présentation du matériel LED (couleurs, clignotement, etc.)

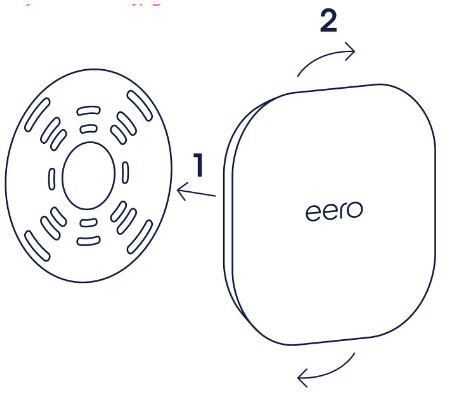

Fixation de votre nouveau PoE6 au support de montage

• Avec le support de montage fermement fixé au mur ou au plafond, placez le PoE6 avec le câble Ethernet inséré dans l'eero PoE6, sur le support de montage.
• Tournez PoE6 dans le sens des aiguilles d'une montre, un clic devrait se produire.
• Continuez à tourner PoE6 dans le sens des aiguilles d'une montre jusqu'à ce qu'un clic se fasse entendre et que PoE6 soit fermement en place.

Voir l'image ci-dessous

Il est temps de commencer la configuration sans frustration

eero PoE6 a la même procédure de configuration dans l'application eero pour aider à garantir une configuration sans frustration.
