In questo articolo troverete le istruzioni per l'installazione di eero Outdoor 7. Le istruzioni per l'installazione sono elencate di seguito e suddivise in sezioni in base al materiale da costruzione utilizzato. Potete anche consultare il nostro Video di installazione.



Prima di iniziare

Per installare eero Outdoor 7 saranno necessari alcuni strumenti e attrezzature aggiuntivi. Gli strumenti specifici necessari possono variare a seconda del materiale da costruzione con cui si sta lavorando; tuttavia, tutte le installazioni richiedono un Android o un iPhone con installata l'app eero versione 6.49 o successiva.



Oltre a un dispositivo Android o iPhone, per l'installazione saranno necessari i seguenti strumenti:

• Cacciavite a croce
• Matita o pennarello
• Scala o sgabello
• Trapano elettrico e punta da trapano*(1/4 con ancora o 9/64 senza ancora)



*Nota:Per l'installazione del rivestimento in vinile non è necessario un trapano elettrico



Accessori inclusi

Esamina gli accessori inclusi con eero Outdoor 7 nella tabella sottostante. Alcuni accessori sono progettati per il montaggio su superfici specifiche e non tutti gli accessori saranno necessariamente utilizzati durante l'installazione.



Esame dell'hardware dell'eero Outdoor 7

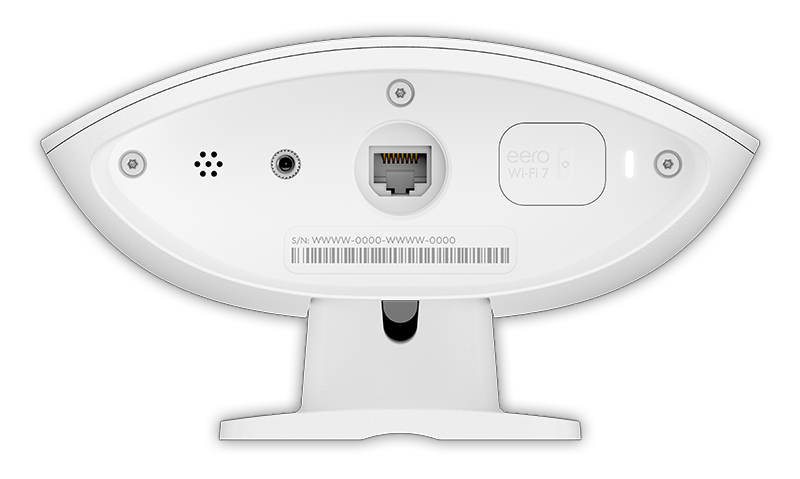

Tutte le principali porte I/O (ingresso/uscita) e funzioni dell'eero Outdoor 7 si trovano sul lato inferiore dell'unità. I ​​nomi e le funzioni principali di ciascuna porta I/O dell'eero Outdoor 7 sono elencati di seguito, in ordine da sinistra a destra:

1. Sfiato stagno: consente all'eero di scaricare il calore in eccesso senza esporre l'unità a polvere, sporcizia, acqua o altri contaminanti.
2. Porta di messa a terra: consente di collegare all'unità un conduttore in rame intrecciato n. 8, attenuando gli effetti di un'ondata di tensione indotta da un fulmine.
3. Porta PoE+ da 2,5 GbE: fornisce la connessione alla rete e l'alimentazione nella configurazione cablata e solo l'alimentazione nella configurazione wireless.
4. Pulsante di reset: consente il reset software e hardware manuale dell'hardware eero, se necessario per la risoluzione dei problemi.
5. LED di stato: fornisce informazioni aggiornate sullo stato corrente dell'unità eero. Vedere Cosa significano i colori della luce LED del mio eero?



Configurazione iniziale dell'app

Puoi iniziare il processo di configurazione di eero Outdoor 7 toccando il pulsante blu+pulsante nell'angolo in alto a destra dello schermo nell'app eero. Nel menu che si apre, selezionaeero > aggiungi eero esternoper iniziare.



Se stai configurando eero in modalità wireless, usa il telefono per verificare la presenza di un buon segnale WiFi nell'area in cui intendi installare eero Outdoor 7 prima di praticare fori o di montarlo. Le pareti esterne (cemento, mattoni, stucco, ecc.) indeboliscono la potenza del segnale wireless verso un dispositivo eero da esterno. Assicurati di tenerne conto quando decidi dove installarlo.



Se l'eero non riesce a connettersi durante il test di copertura, prova a spostarlo all'interno per verificarne il funzionamento. Una volta verificato, puoi continuare a cercare una posizione valida.



Posizionamento ottimale

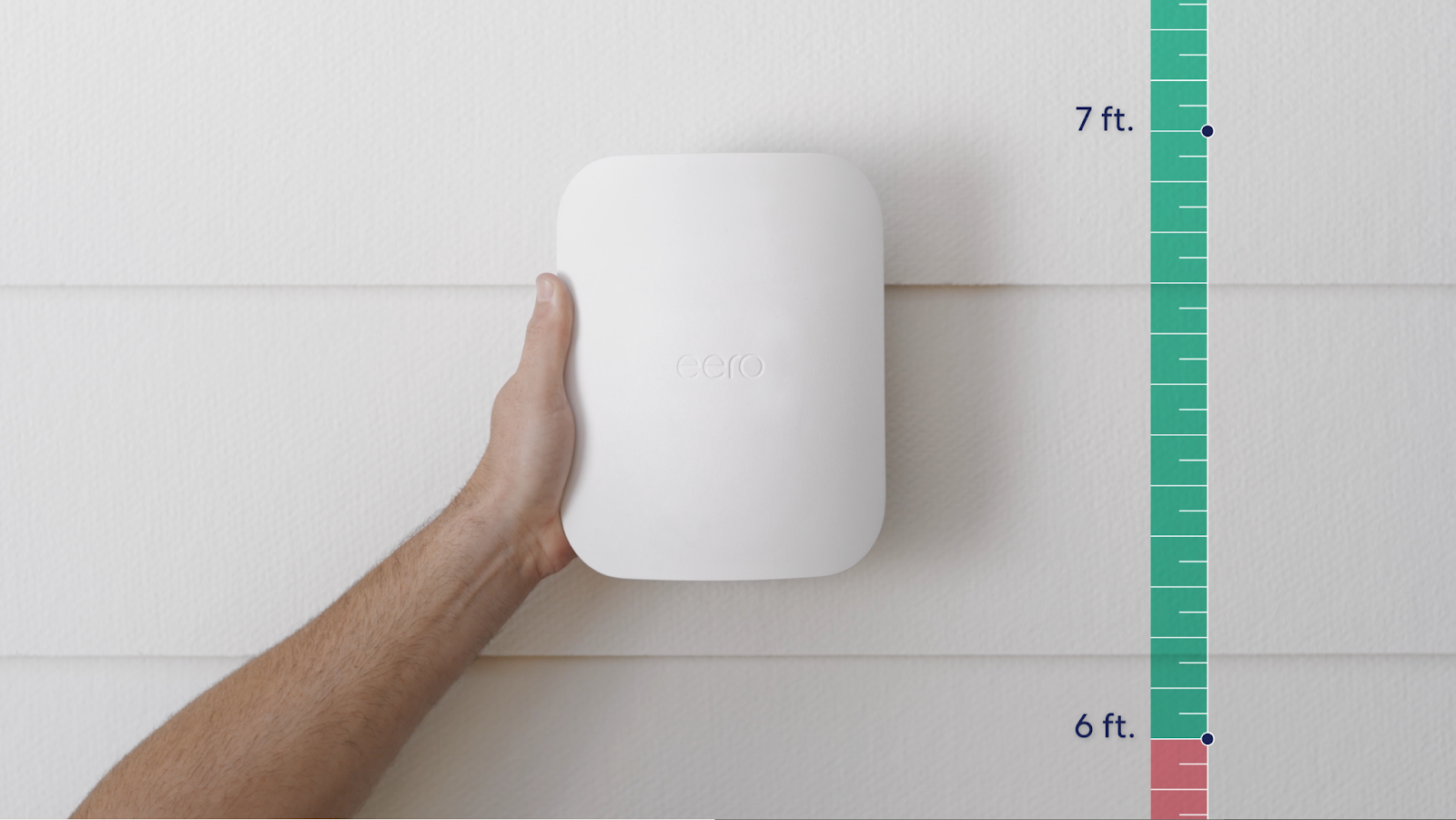

L'altezza di installazione ottimale per eero Outdoor 7 è compresa tra 1,8 e 4,5 metri dal suolo. Questo garantisce la giusta altezza libera per la massima portata del segnale WiFi.



Quando si installa questo dispositivo in posizioni elevate, assicurarsi di adottare le dovute precauzioni per evitare che cada e ferisca le persone presenti o danneggi la proprietà. Si consiglia inoltre di installare il dispositivo in una posizione che non sia eccessivamente difficile da raggiungere in futuro, qualora fosse necessario pulirlo o sottoporlo a manutenzione*.

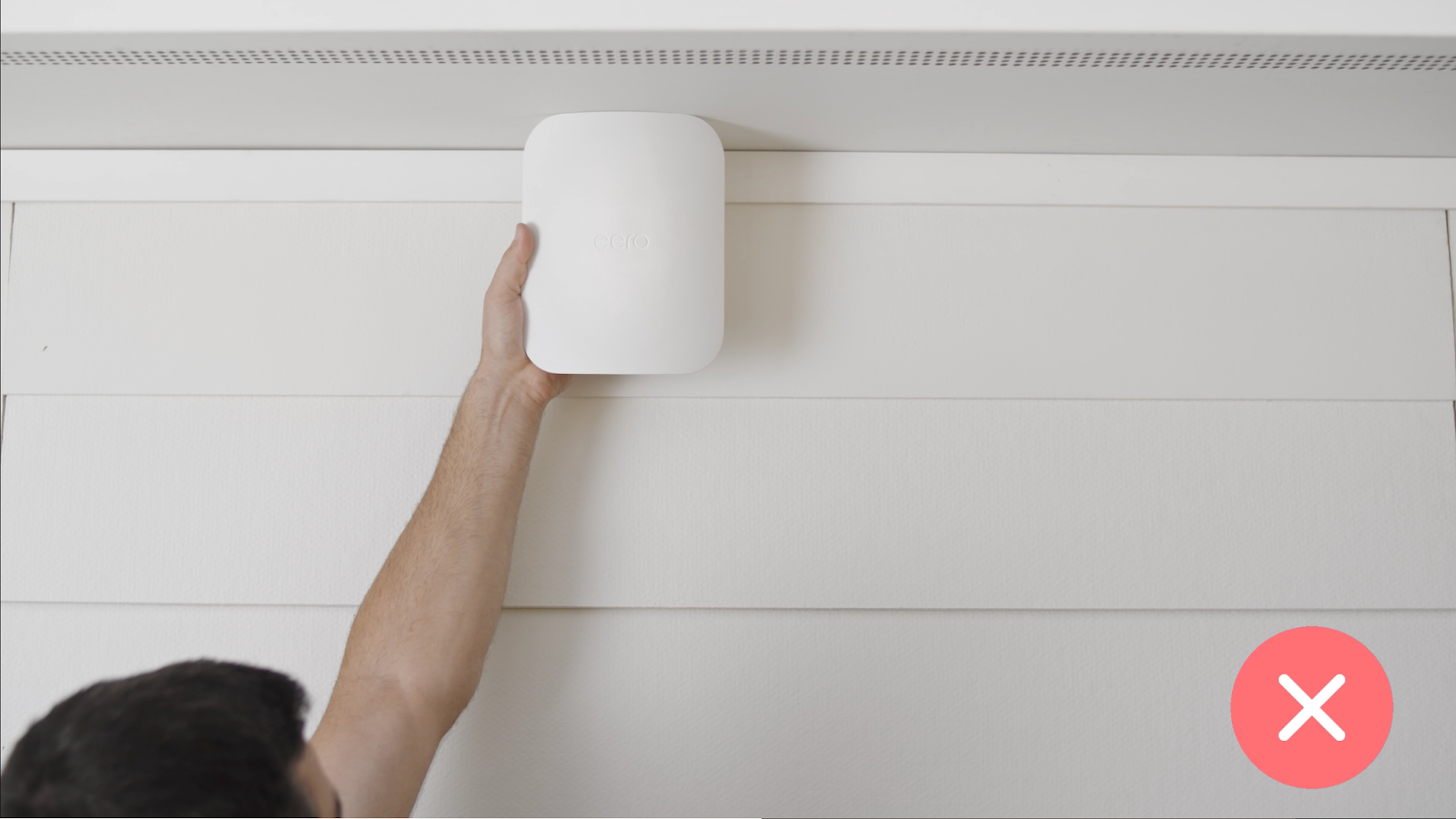

Assicuratevi che ci sia almeno 30 cm di spazio libero sopra e sotto la staffa di montaggio per eero Outdoor 7 nella posizione desiderata. Assicuratevi che eero non si trovi vicino a ostacoli, come grandi alberi, griglie, parabole satellitari, ecc.



Per un corretto funzionamento e per evitare l'accumulo e l'ingresso di acqua, il dispositivo deve essere installato con le porte rivolte verso il basso. Questa precauzione è necessaria per una corretta installazione; in caso contrario, la garanzia dell'unità verrà invalidata.



*Nota: Essendo esposto alle intemperie, un dispositivo eero da esterno può accumulare sporco e detriti. Una semplice passata con un panno umido dovrebbe essere sufficiente per pulirlo.Evitare di utilizzare prodotti chimici per la pulizia o di spruzzare l'unità direttamente con un tubo dell'acqua.



Montaggio su rivestimento in vinile

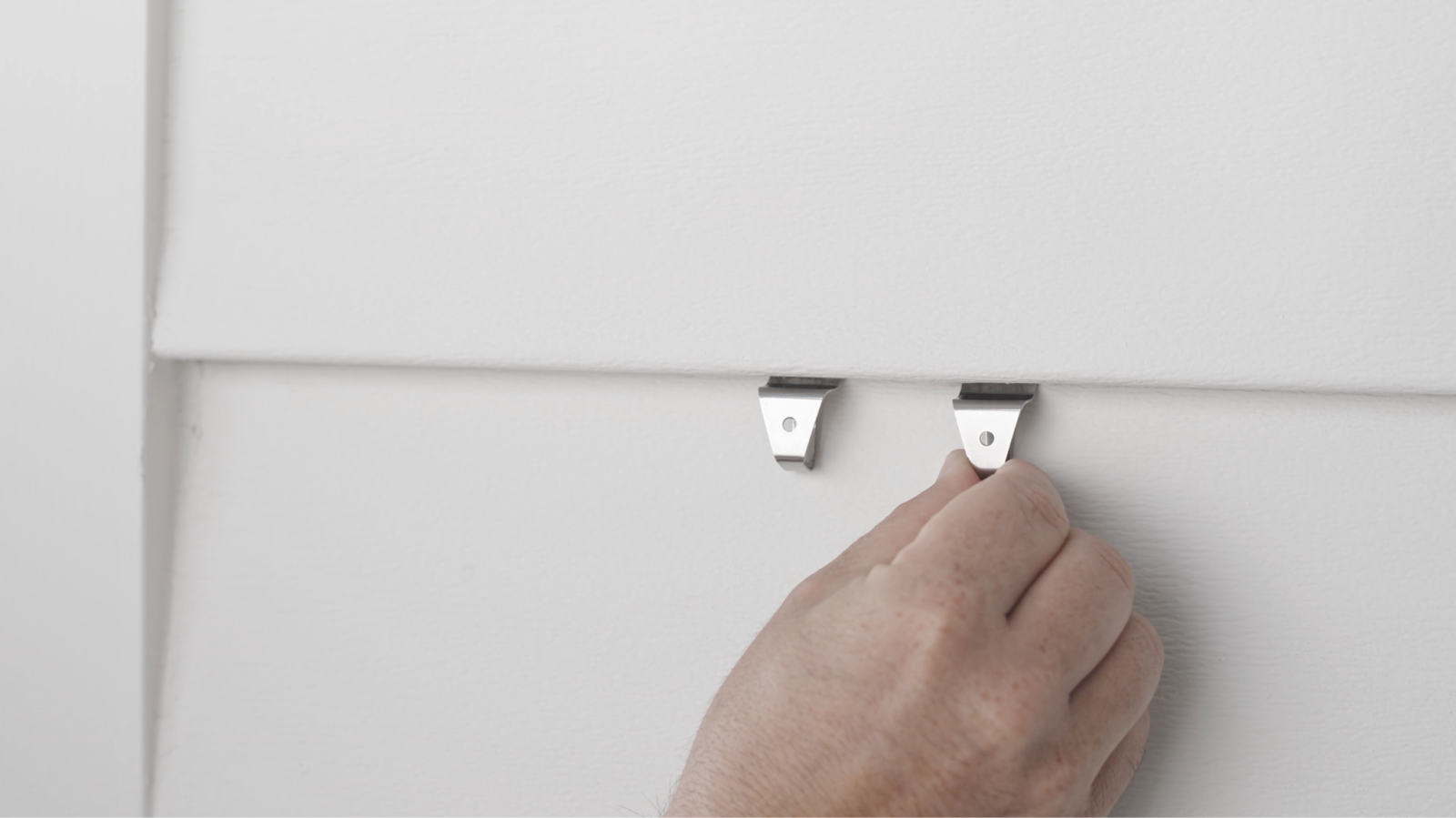

1. Inserire le clip del rivestimento in vinile nel punto di giunzione tra i pannelli di segnaletica nel punto in cui si desidera posizionare la staffa di montaggio.

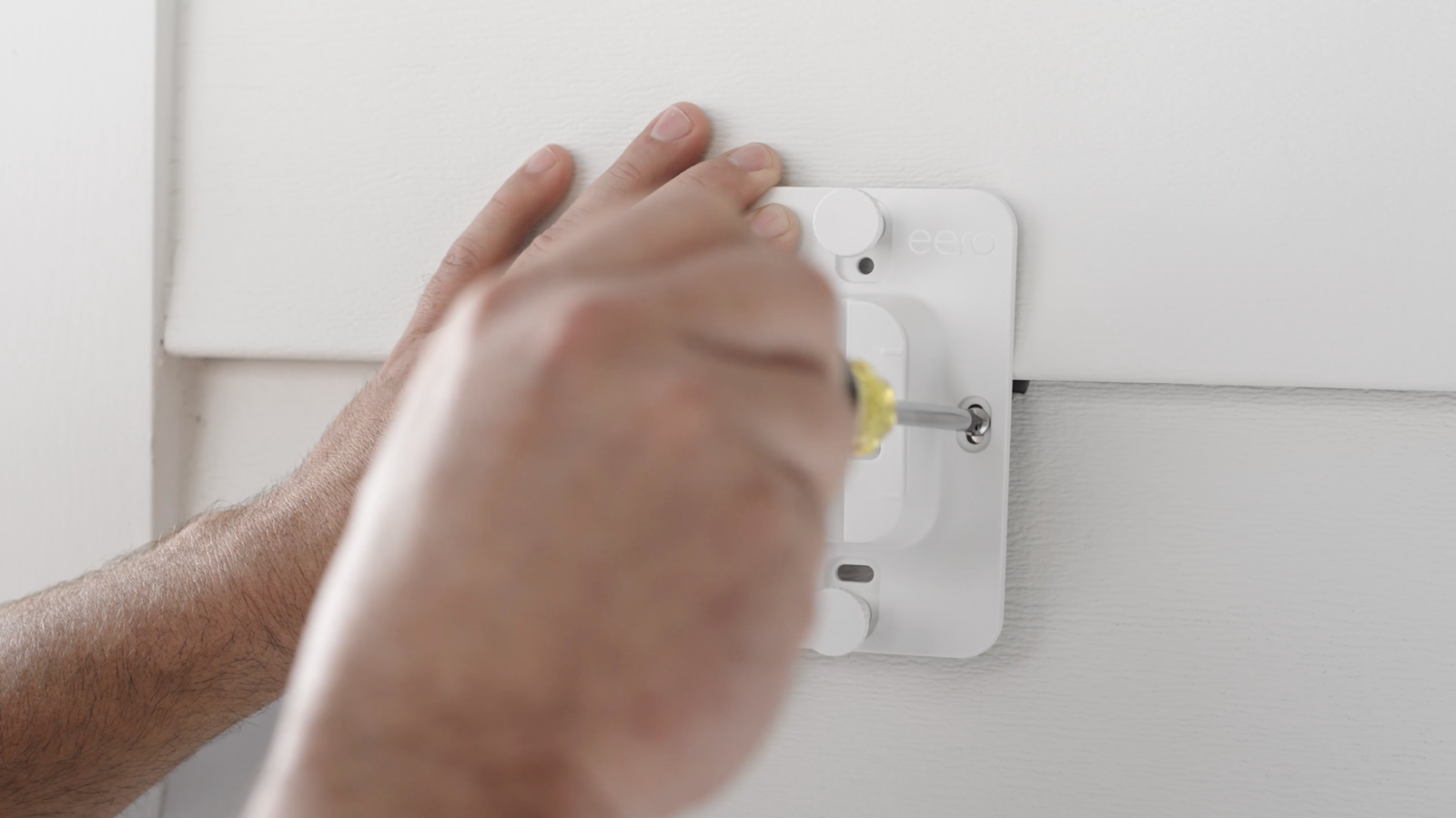

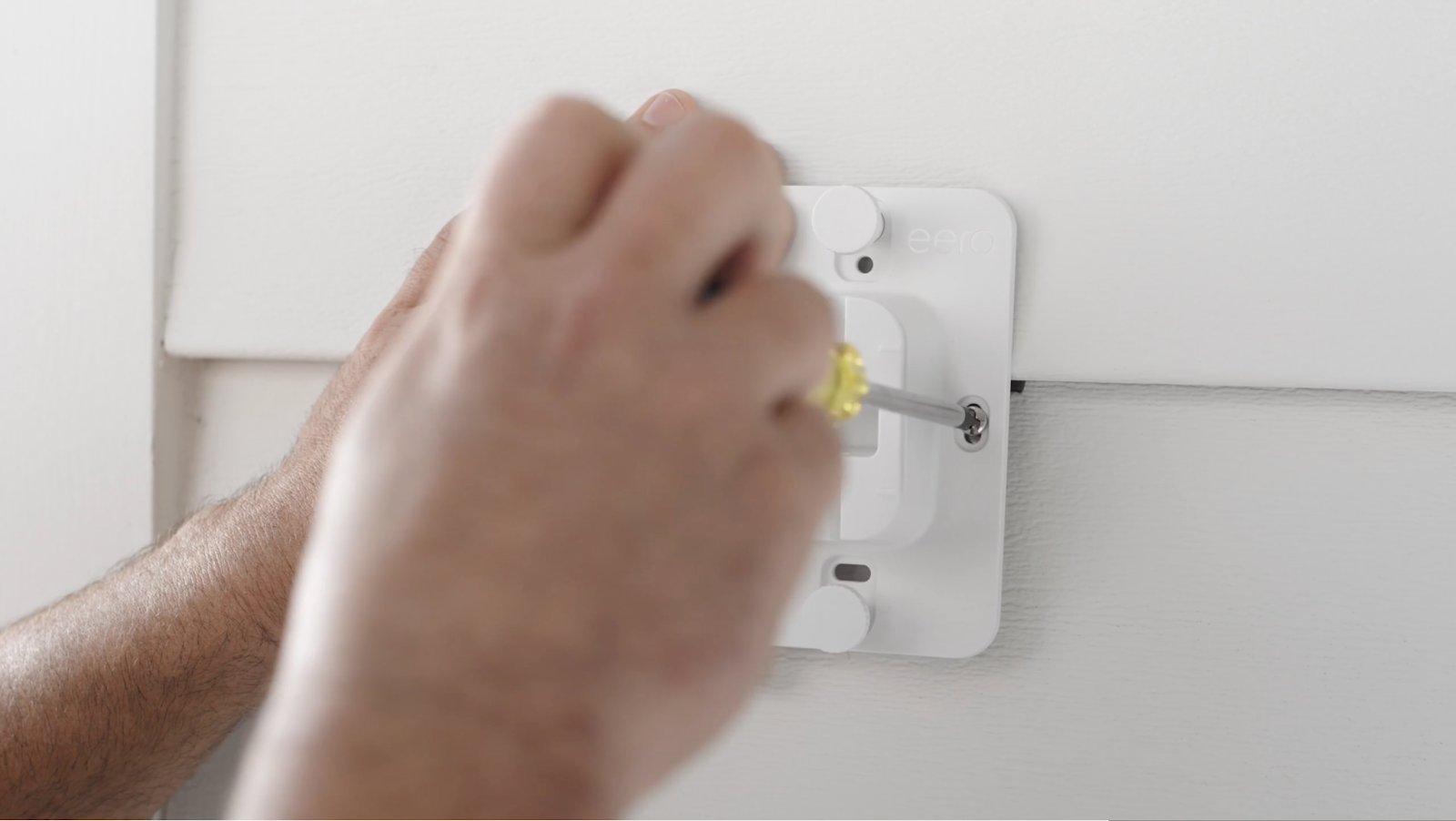

2. Fissare la staffa alle clip con le viti incluse. La combinazione di clip e staffa di montaggio farà sì che aderisca saldamente al rivestimento.


3. Stringere le viti di fissaggio per massimizzare la forza di ritenzione, mantenendo la staffa in posizione. Assicurarsi che il logo eero sulla staffa di montaggio sia rivolto verso l'alto.

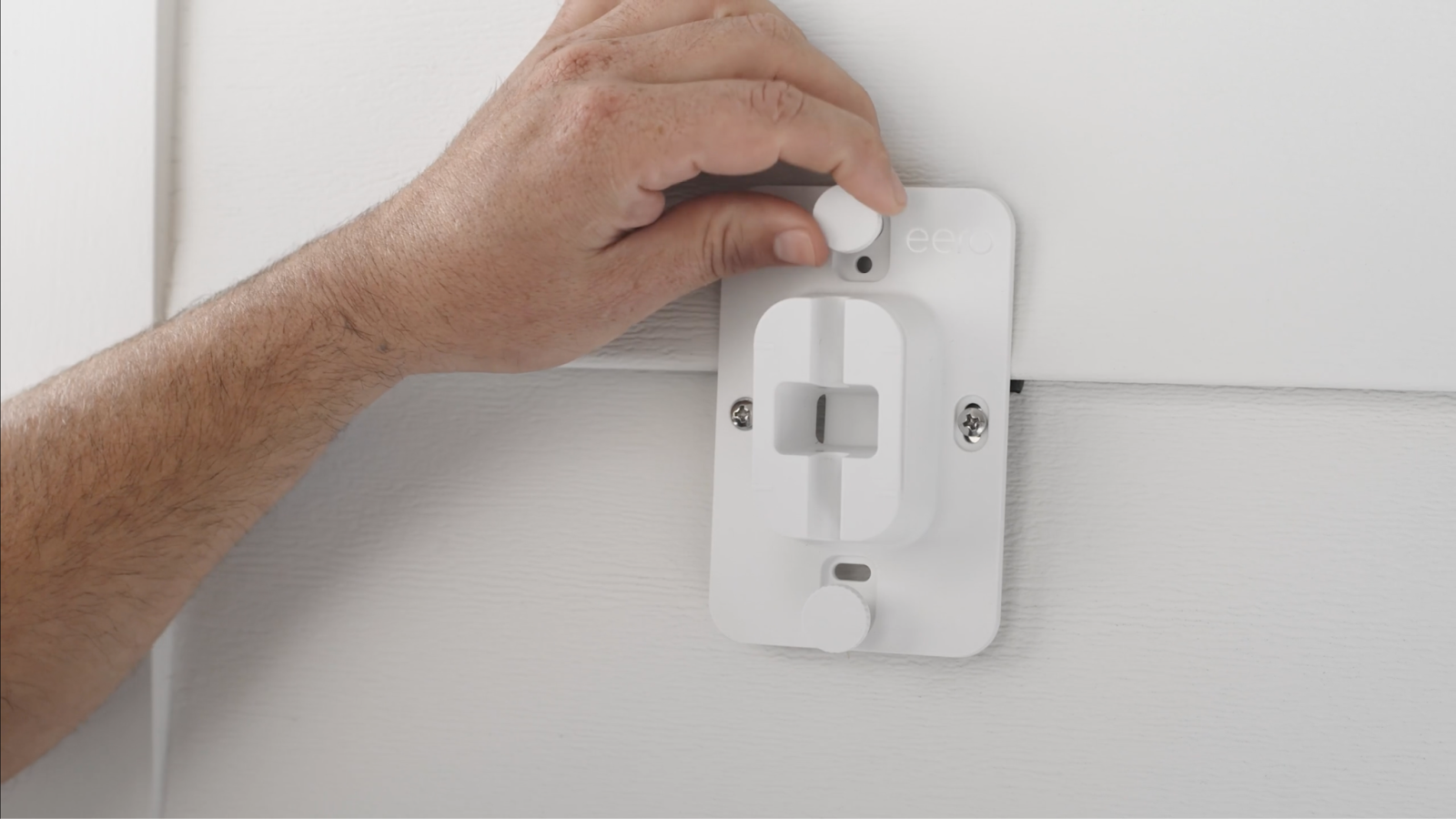

4. Utilizzare le viti di livellamento per portare la parte posteriore della staffa di montaggio in posizione verticale. Serrare a mano di almeno ½ giro oltre il punto in cui la staffa è approssimativamente in piano.


Montaggio su stucco, fibrocemento o legno

Fissaggio della staffa

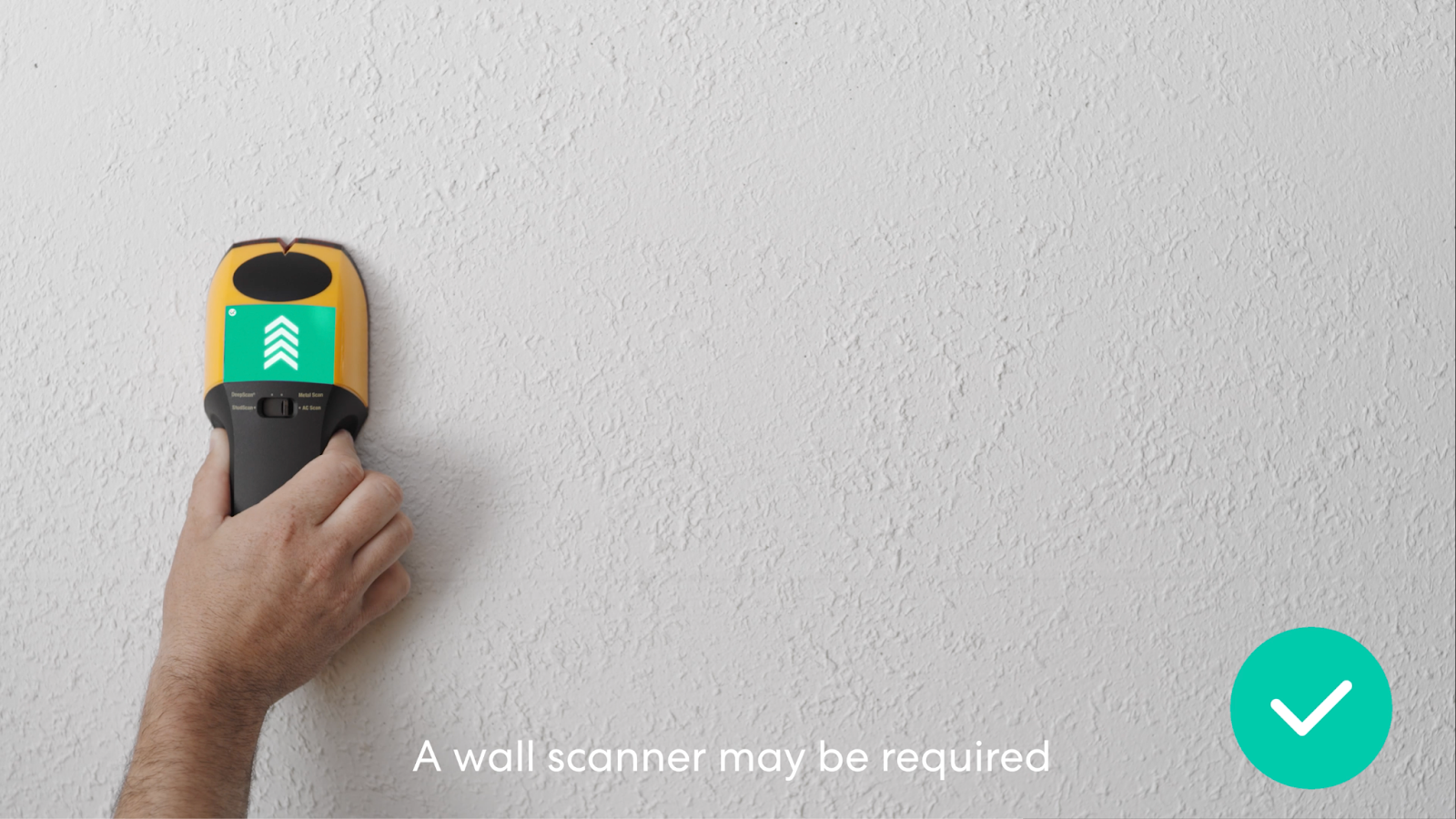

Prima di fissare la staffa di montaggio nella posizione scelta, assicurarsi di verificare la presenza di cavi o tubi nascosti.



Assicuratevi di non danneggiarli quando praticate i fori per installare la staffa di montaggio. Se la superficie non è uniforme, potete utilizzare le viti di livellamento per regolare l'angolazione di eero.

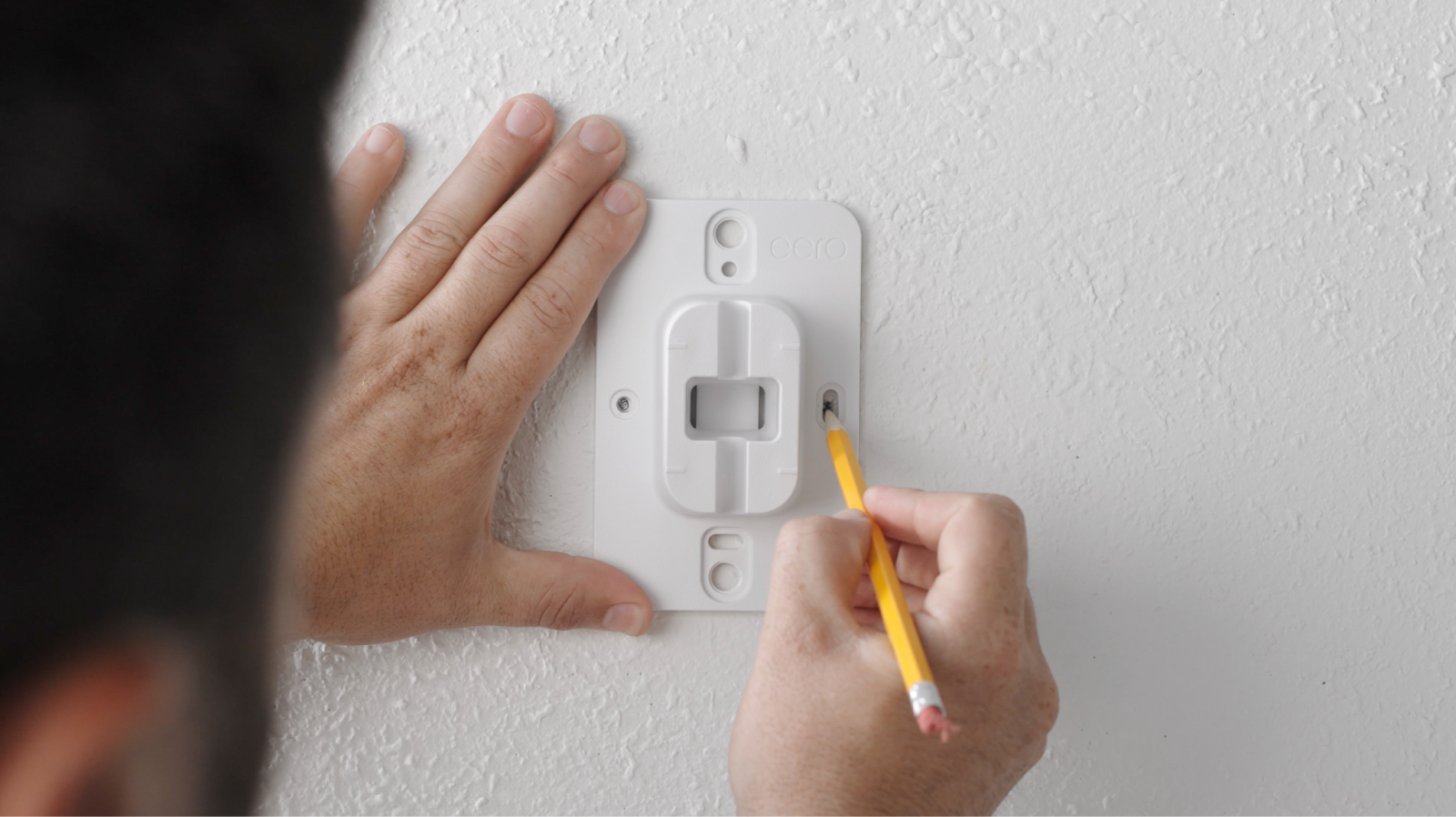

Utilizzare la staffa di montaggio per segnare dove verranno posizionate le viti e una livella per allineare l'unità (i fori interni sono distanziati di circa 9 cm). Il logo eero sulla staffa di montaggio deve essere rivolto verso l'alto.



Stucco

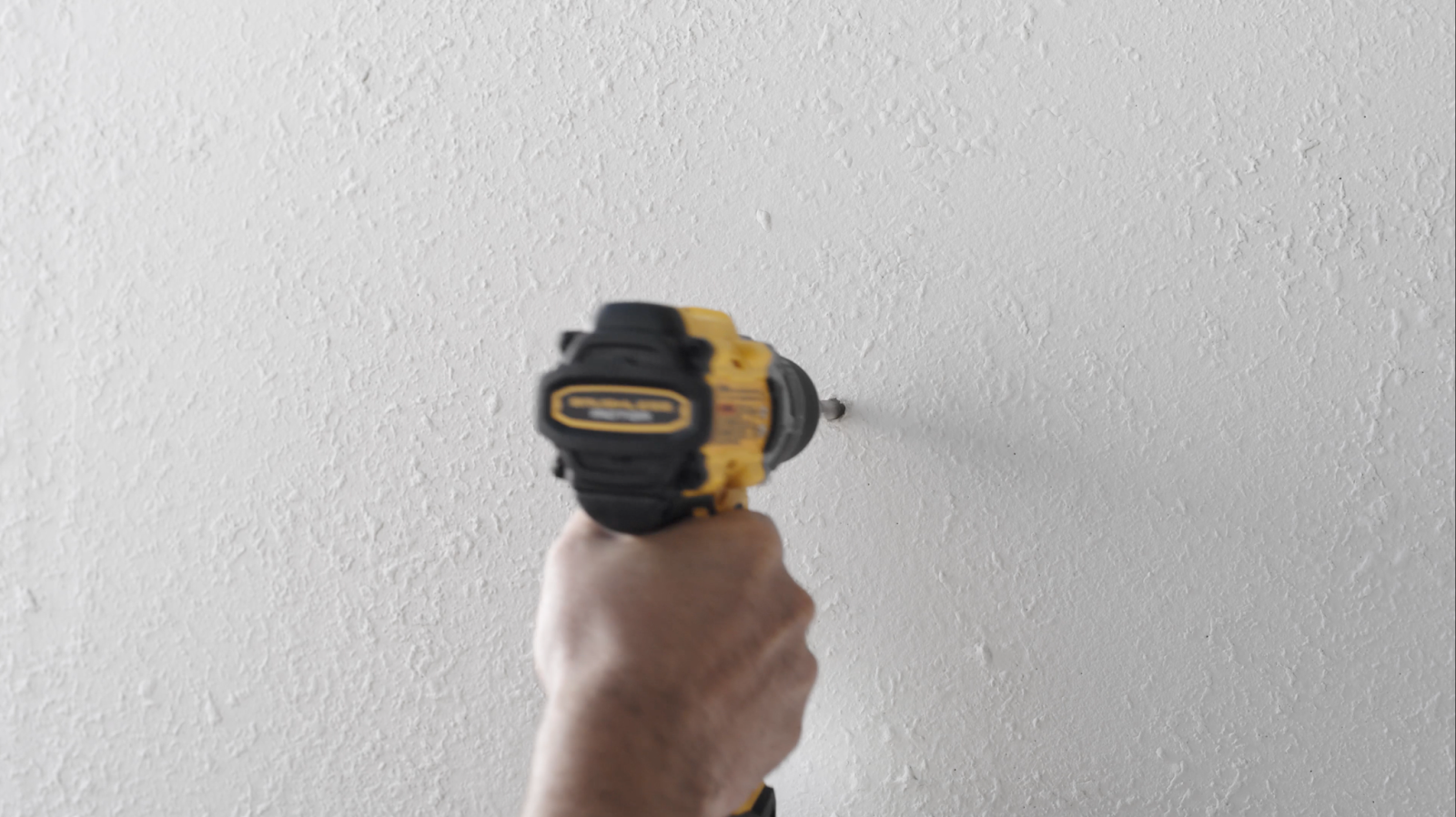

1. Praticare dei fori pilota. I fori pilota devono essere da 1/4 di pollice (6 mm) per i tasselli e le viti forniti.

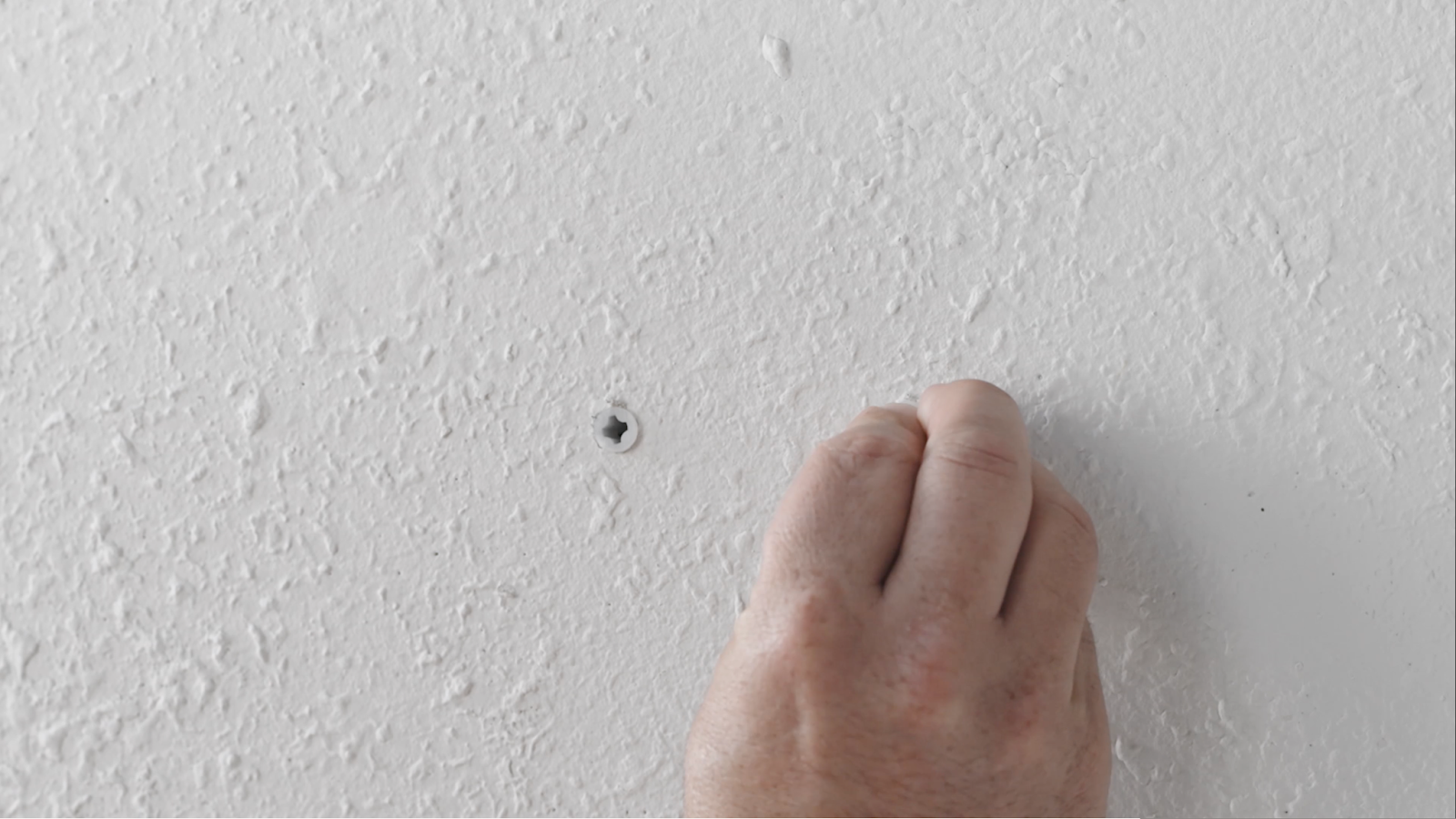

2. Inserire i tasselli per cartongesso.

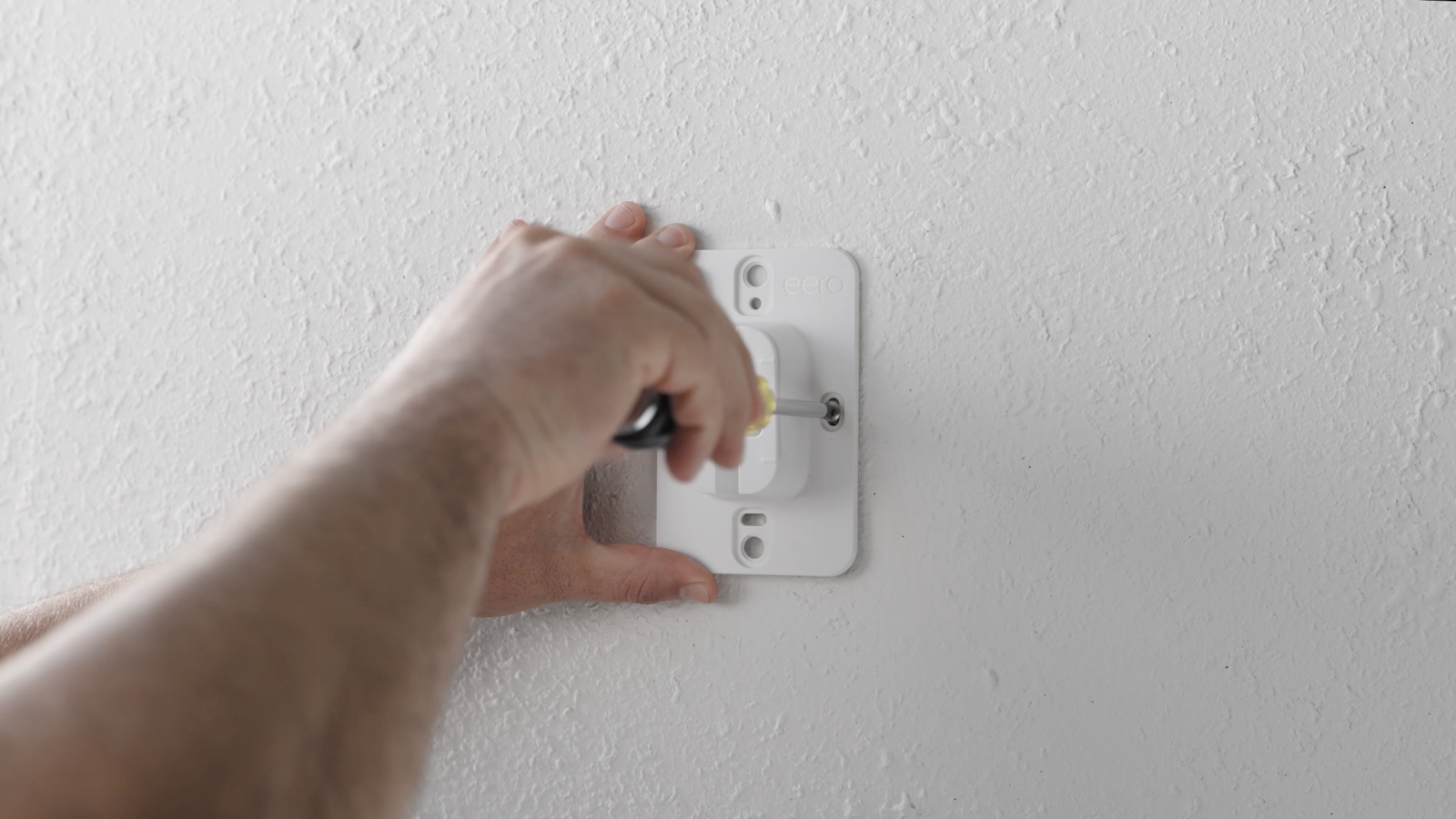

3. Utilizzare le viti per fissare la staffa di montaggio agli ancoraggi


Legno o fibrocemento

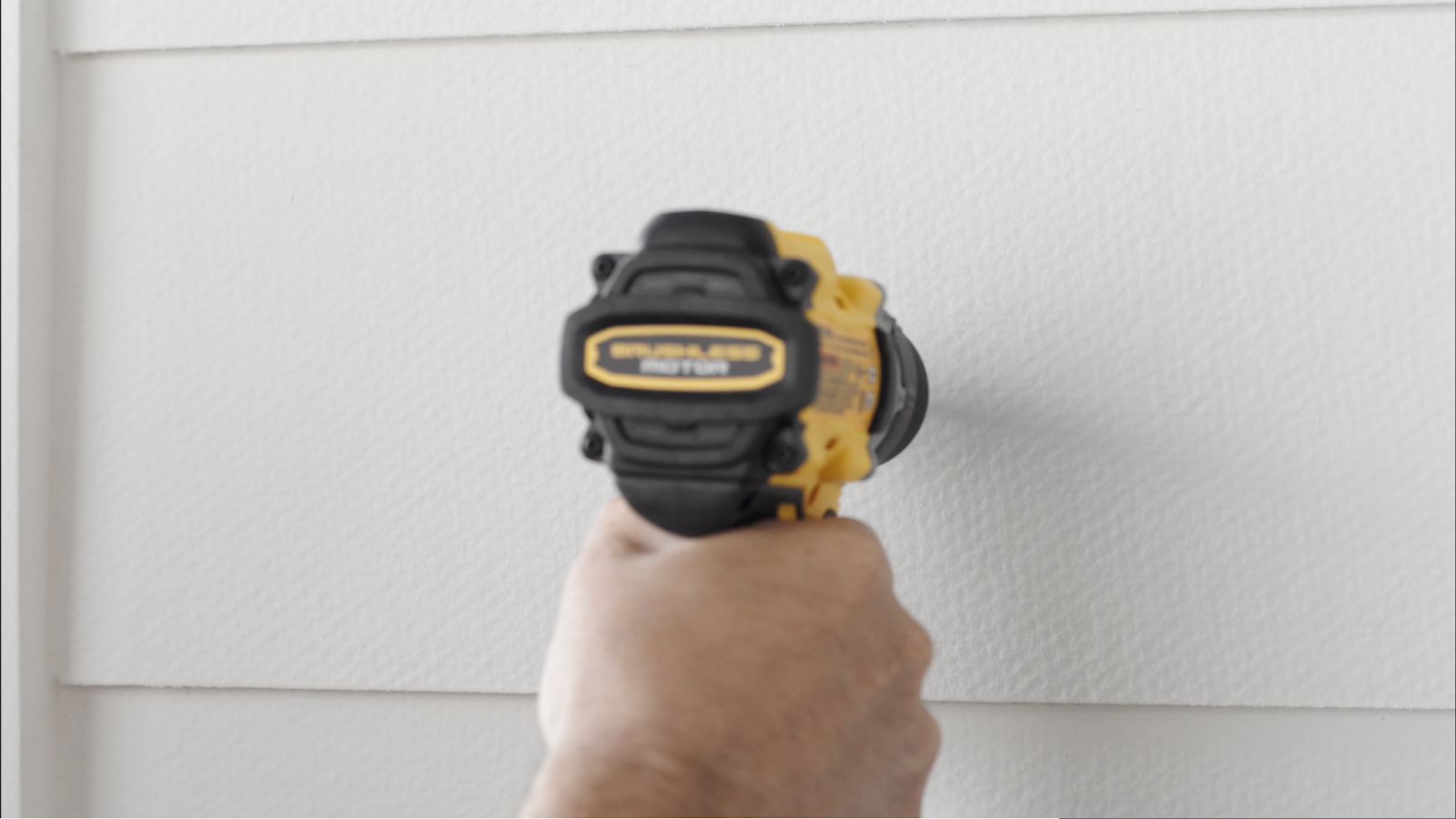

1. Praticare dei fori pilota.

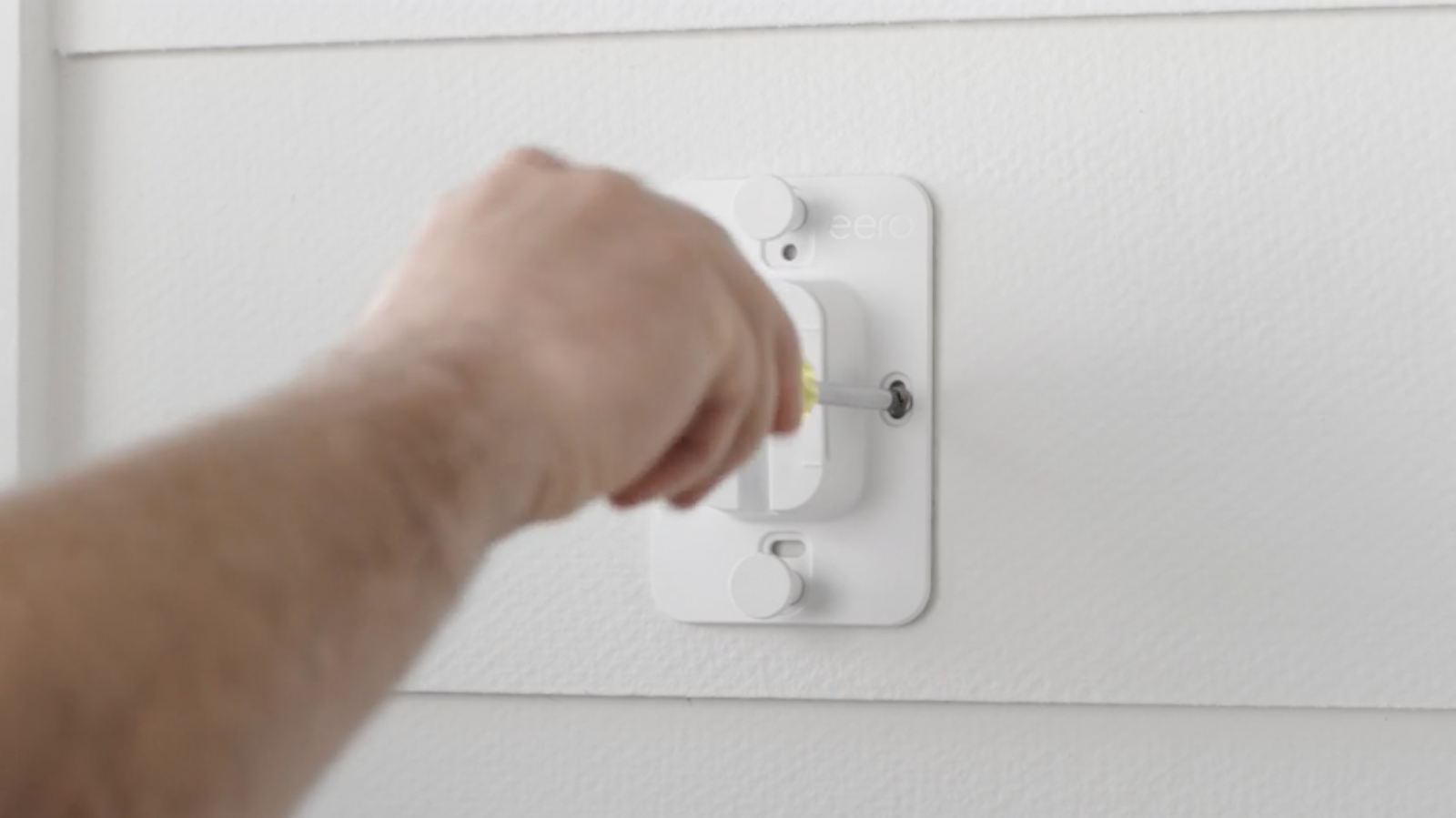

2. Utilizzare le viti per fissare la staffa di montaggio alla parete.

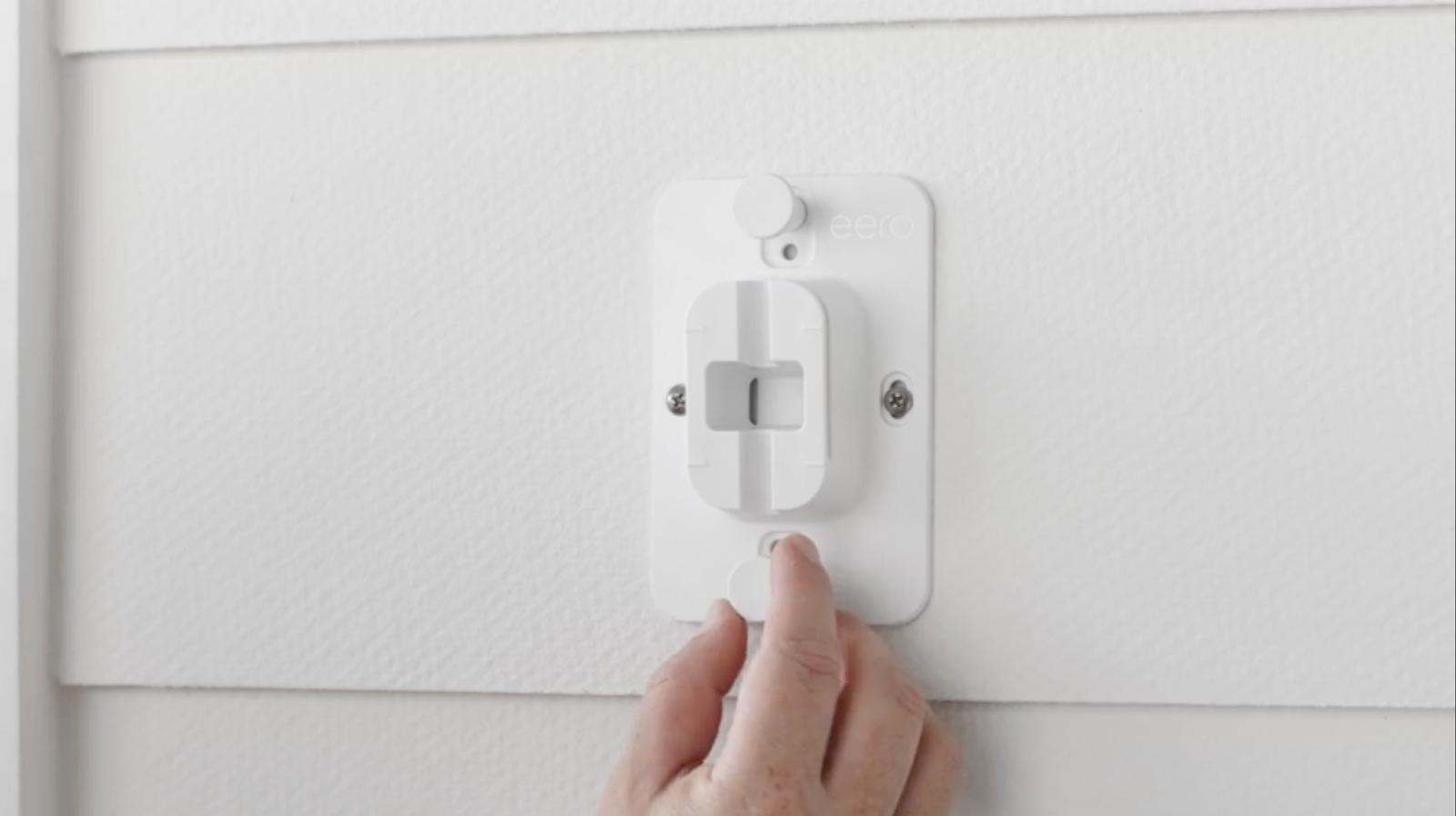

3. Se il pannello è inclinato verso il basso, è possibile allentare leggermente le viti di fissaggio e utilizzare le viti a testa zigrinata per regolare l'angolazione. In caso contrario, l'eero funzionerà comunque correttamente.




Montaggio su palo

Sebbene non sia inclusa una cinghia per fissare la staffa a un palo di metallo o di legno, è possibile fissarne una alla staffa di montaggio a questo scopo. Si consiglia un materiale robusto per la cinghia, come una fascetta stringitubo o una cinghia BAND-IT™. La staffa si adatta perfettamente a pali di diametro compreso tra 5 e 20 cm.



Per montare la staffa su un palo:

1. Inserire la cinghia attraverso la fessura sul retro della staffa di montaggio.
2. Assicurarsi che il logo eero sulla staffa di montaggio sia rivolto verso l'alto e stringere il morsetto attorno al palo o al palo.
3. Fissare l'eero alla staffa (vedere sotto).



Fissaggio dell'eero alla staffa

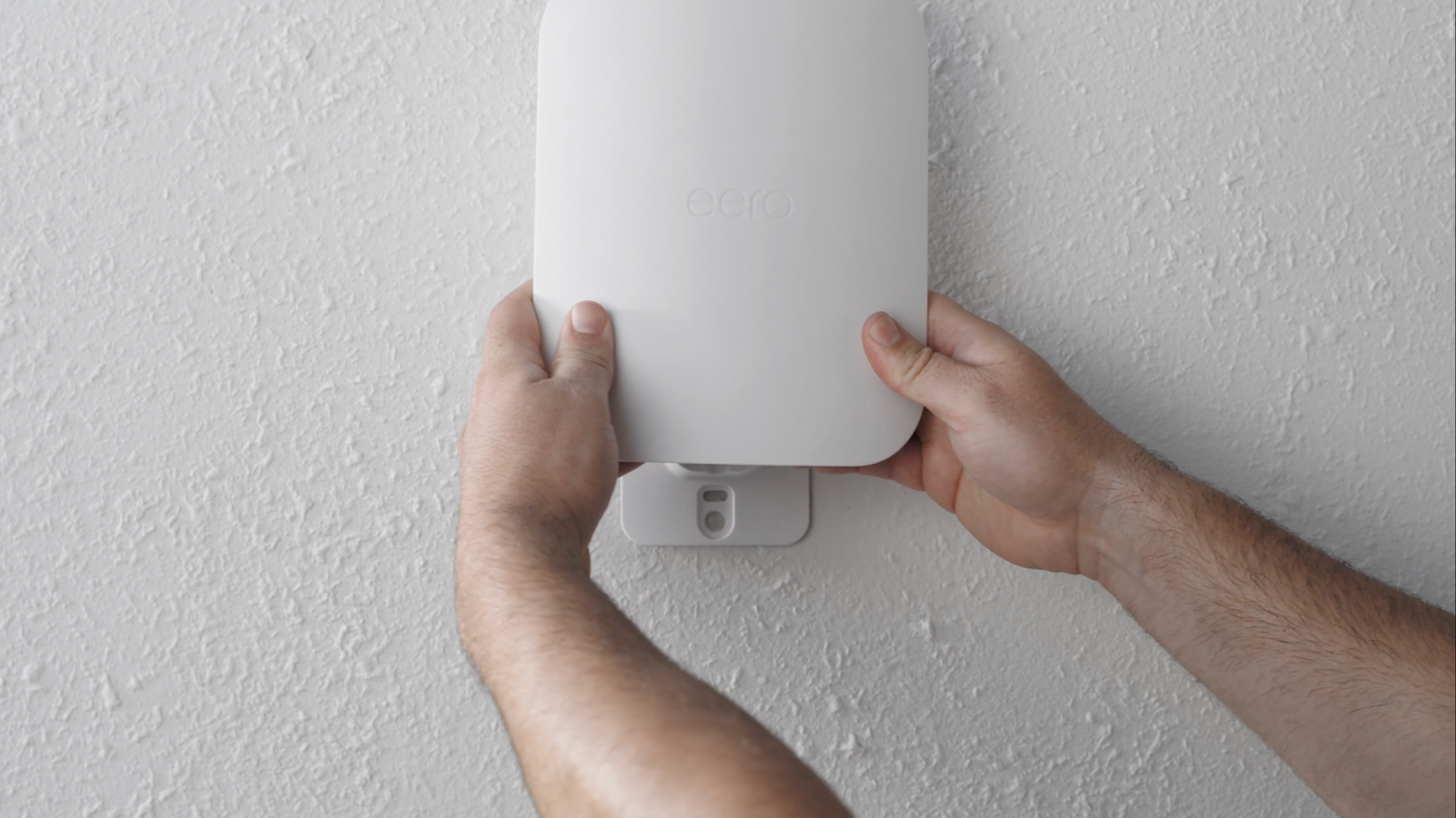

Una volta montato correttamente l'eero sulla staffa, il dispositivo scivolerà in posizione con un "clic" udibile, creando un accoppiamento a pressione. Non sono necessari strumenti o procedure aggiuntive per montare il dispositivo, che dovrebbe essere facilmente rimovibile facendolo scorrere verso l'alto e rimuovendolo dalla staffa.



Sigillatura del cavo Ethernet

Il cavo Ethernet collegato all'eero Outdoor 7 deve essere sigillato per proteggerlo da sporco o umidità in eccesso. Il cavo Ethernet deve avere una guaina rotonda ed essere idoneo all'uso esterno.

Se si utilizza l'alimentatore eero PoE+ da 30 W, il dado di tenuta sarà già avvolto attorno all'adattatore. In caso contrario, seguire le istruzioni riportate di seguito per sigillare il cavo Ethernet:

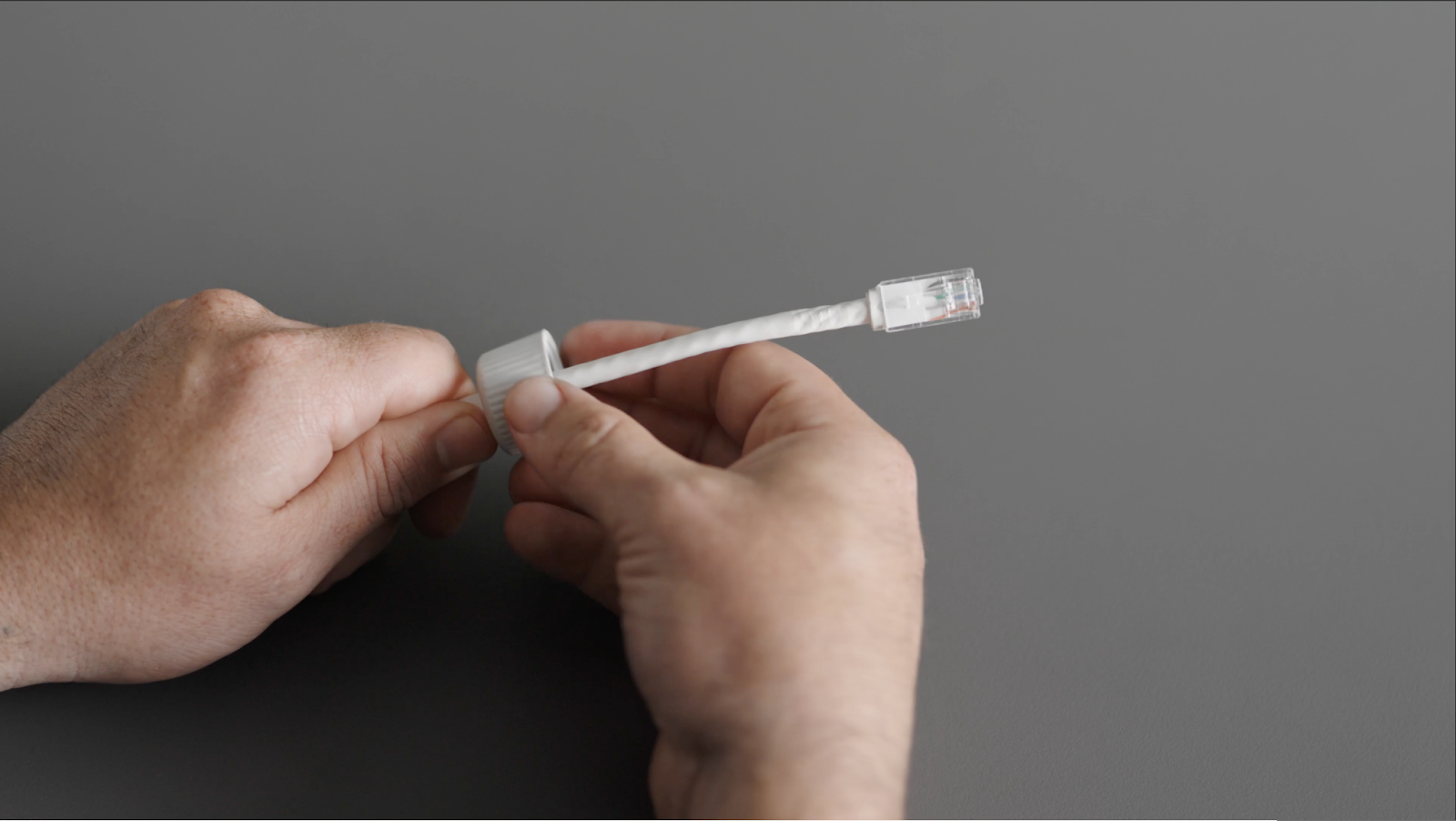

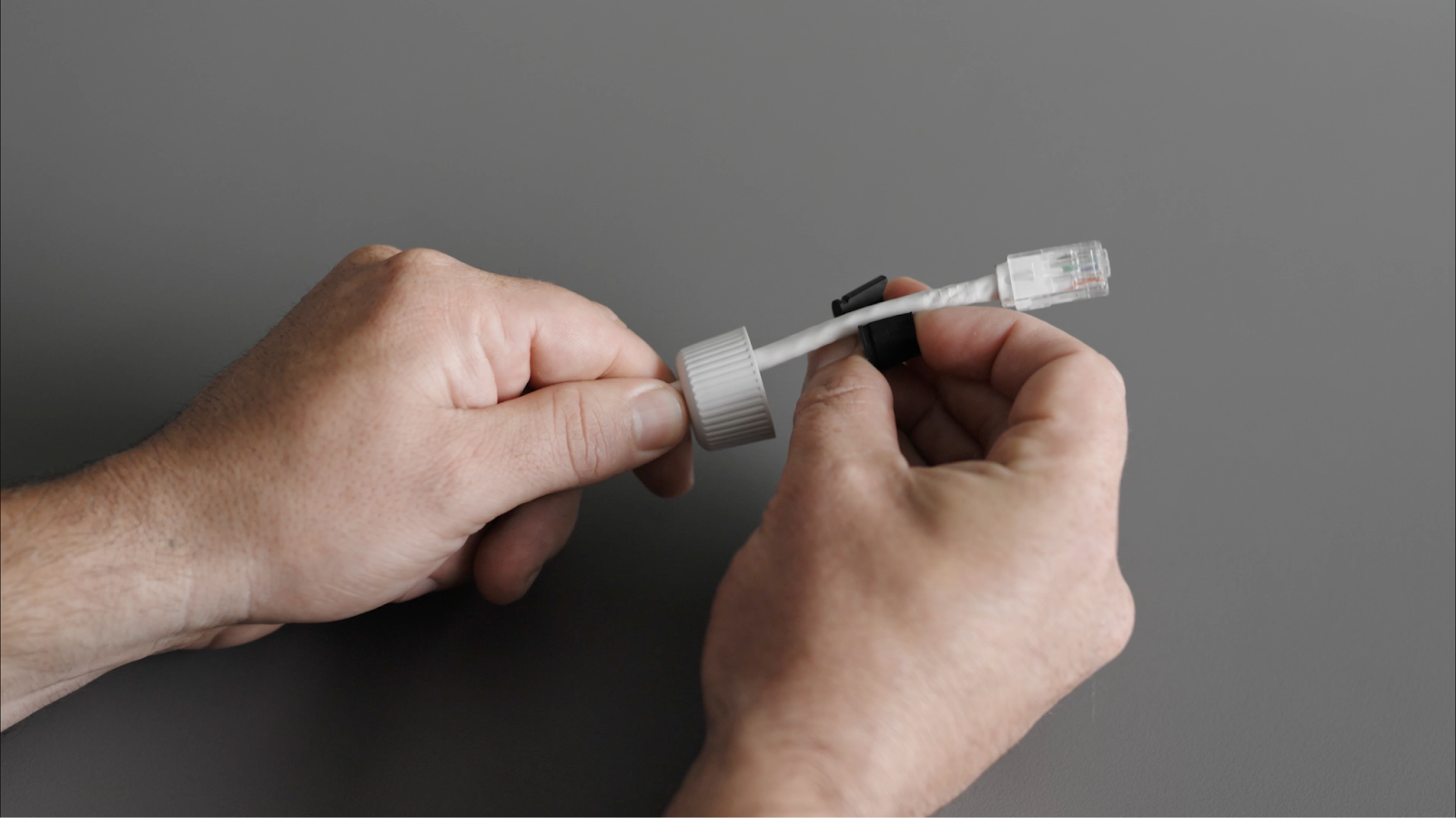

1. Inserire il cavo Ethernet attraverso il dado di tenuta.



2. Tirare il sigillo per avvolgerlo attorno al cavo, quindi spingere il cavo attraverso il corpo del connettore.

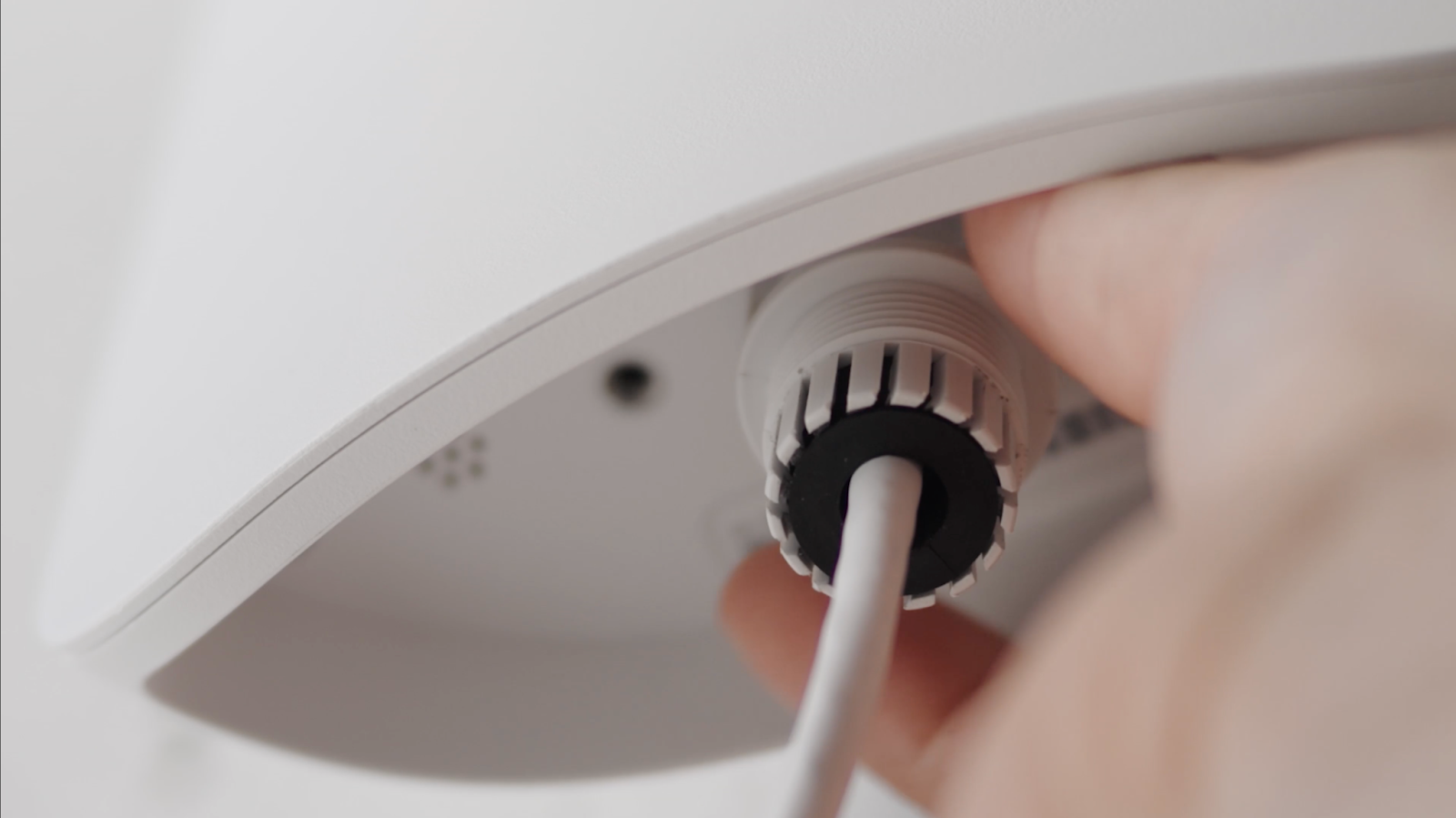

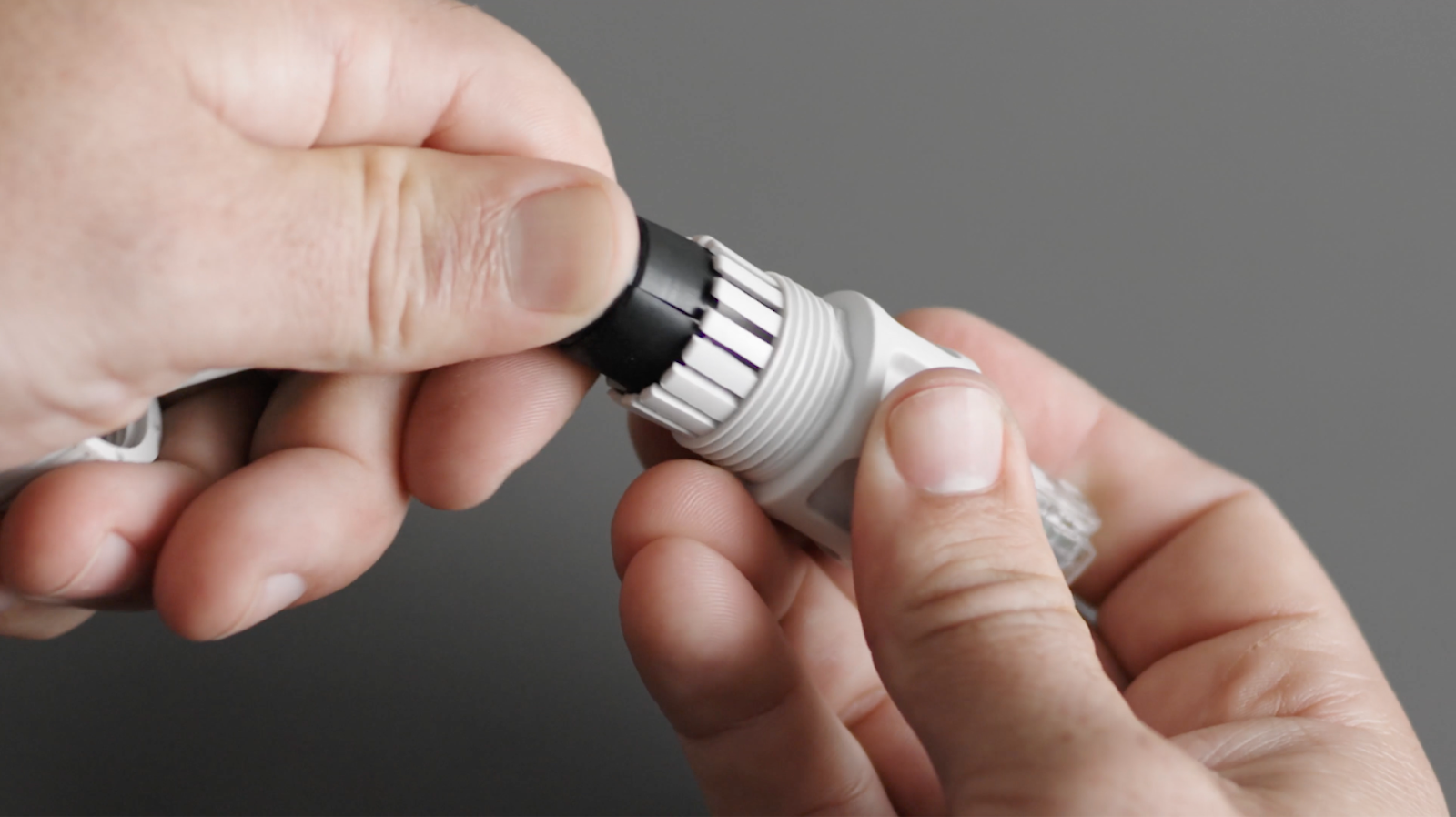

3. Una volta inserito il cavo nel corpo, spingere la guarnizione all'interno dei rebbi del corpo.



4. Collega il cavo Ethernet. Avvita il connettore M22 all'eero Outdoor 7. Stringi a mano fino a sigillare il cavo.

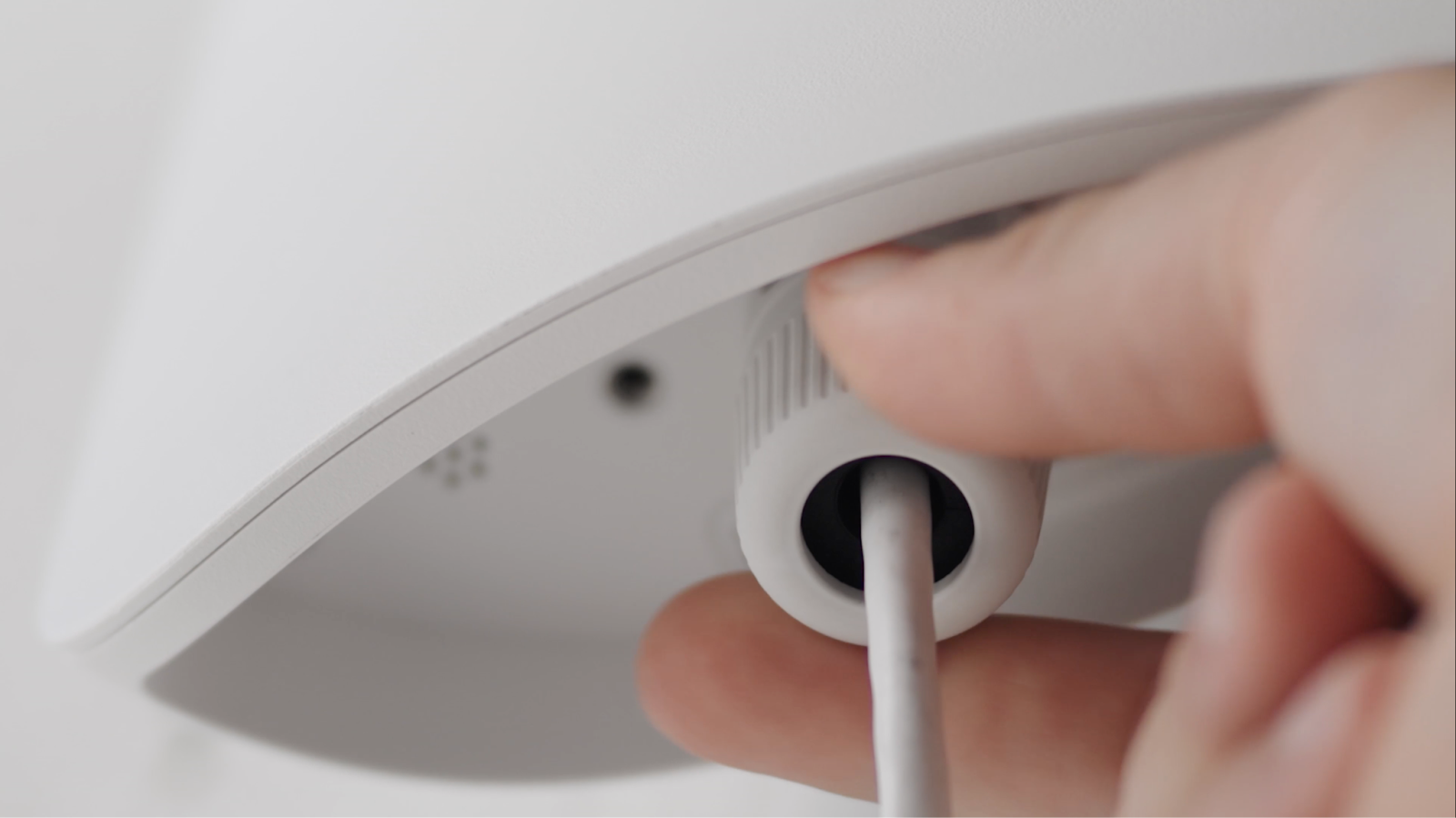

5. Serrare manualmente il dado di tenuta sul corpo del connettore M22.



Quando si sigilla il cavo Ethernet, ci sono alcuni fattori aggiuntivi da tenere a mente:



• Alcuni cavi Ethernet con modanature esterne di grandi dimensioni non si adattano al corpo M22.
• Non utilizzare un cavo Ethernet piatto, poiché il connettore M22 non sigillerà correttamente attorno al cavo.



Alternative all'alimentazione dell'eero Outdoor 7

L'eero Outdoor 7 è progettato come dispositivo Power over Ethernet. Per funzionare correttamente, l'Outdoor 7 richiede una connessione PoE+ (802.3at) o superiore. Se non si desidera acquistare l'adattatore di alimentazione PoE+ resistente alle intemperie, è possibile alimentare l'Outdoor 7 con il gateway PoE eero o con un iniettore/switch compatibile con PoE+. Assicurarsi che le apparecchiature utilizzate supportino almeno la tecnologia PoE+; il PoE standard non fornisce un budget di potenza sufficiente per alimentare correttamente l'Outdoor 7. Per ulteriori informazioni sul PoE, consultare: eero supporta PoE?



Messa a terra dell'eero Outdoor 7 (se necessario)

Se desiderato, o richiesto dalle normative elettriche locali, eero Outdoor 7 è dotato di messa a terra per gestire sovratensioni causate da fulmini. In ambienti con frequenti sovratensioni, si consiglia di collegare eero Outdoor 7 a terra. Il cavo di messa a terra non è incluso.

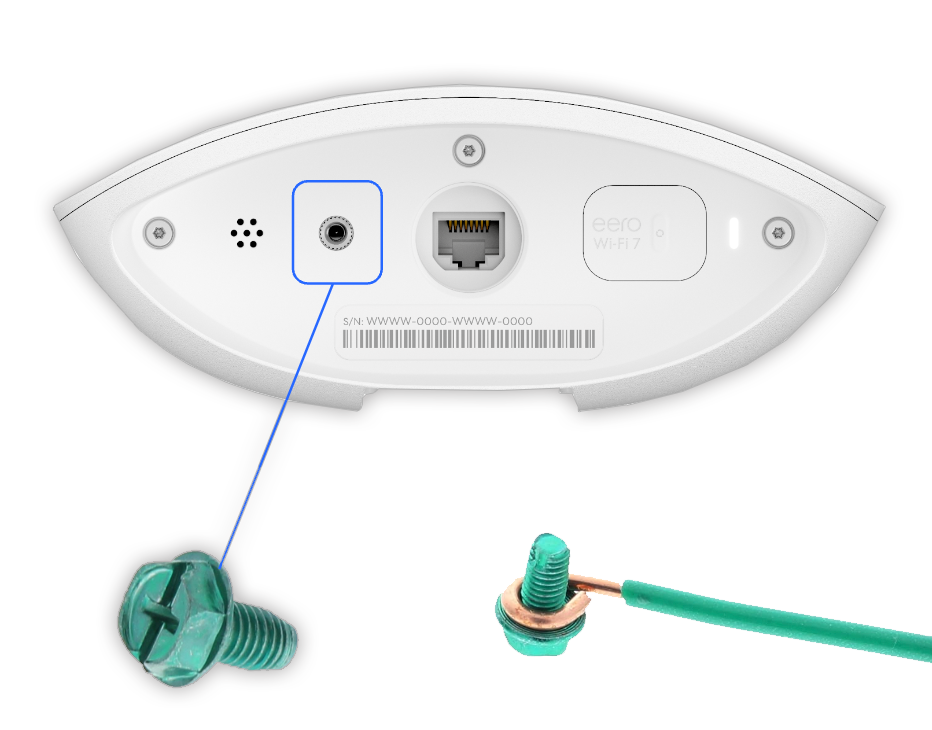

Sia l'eero Outdoor 7 sia l'adattatore di alimentazione PoE+ da 30 W per esterni dispongono di un inserto M4 che consente di collegare un cavo di collegamento n. 8 all'unità e di collegarlo direttamente a terra.



• Collegare un cavo di collegamento sia all'eero Outdoor 7 sia all'adattatore di alimentazione PoE+.

O

• Collegare un cavo di messa a terra all'eero outdoor 7 e a qualsiasi altra fonte di messa a terra (piastra di messa a terra, picchetto di terra, ecc.)



Se non si è sicuri di come mettere a terra correttamente l'unità o non si ha familiarità con il cablaggio, consultare un elettricista prima di procedere.
