Dans cet article, vous trouverez des instructions sur la façon d'installer l'eero Outdoor 7. Les instructions d'installation sont répertoriées ci-dessous et sont divisées en sections en fonction du matériau de construction utilisé. Vous pouvez également consulter notre Vidéos d'installation.



Avant de commencer

Vous aurez besoin d'outils et d'équipements supplémentaires pour installer l'eero Outdoor 7. Les outils spécifiques nécessaires peuvent varier en fonction du matériau de construction avec lequel vous travaillez, cependant, toutes les installations nécessitent un appareil Android, un iPhone ou un iPad avec l'application eero version 6.49 ou supérieure installée.



En plus d'un appareil Android, un iPhone ou un iPad, l'installation nécessitera les outils suivants :

• Tournevis cruciforme
• Crayon ou marqueur
• Échelle ou escabeau
• Perceuse électrique et foret* (1/4 avec ancrage ou 9/64 sans ancrage)



*Note: Aucune perceuse électrique n’est requise pour l’installation du revêtement en vinyle



Accessoires inclus

Passez en revue les accessoires inclus avec l’eero Outdoor 7 dans le tableau ci-dessous. Certains accessoires sont conçus pour être montés sur des surfaces spécifiques, et tous les accessoires ne seront pas nécessairement utilisés lors de l'installation.



Examen du matériel eero Outdoor 7

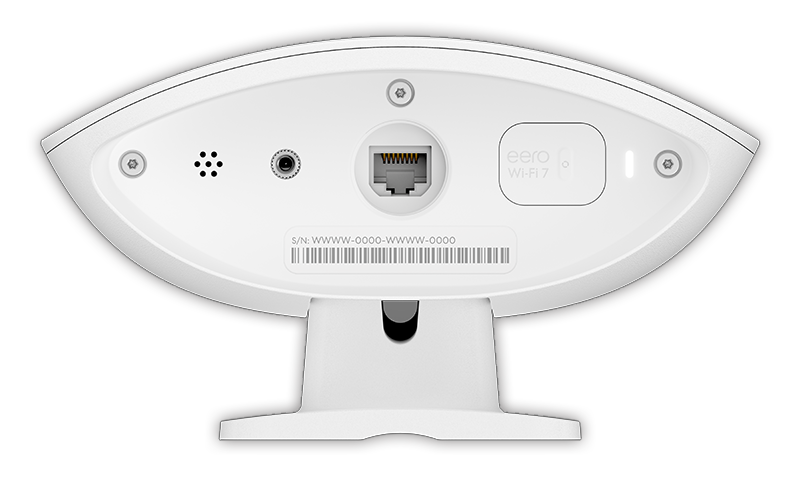

Tous les principaux ports et fonctions d'E/S (entrée/sortie) de l'eero Outdoor 7 sont situés sous l'appareil. Les noms et fonctions principales de chaque port d'E/S de l'eero Outdoor 7 sont répertoriés ci-dessous, dans l'ordre de gauche à droite :

1. Évent étanche : permet à l'eero d'évacuer l'excès de chaleur sans exposer l'appareil à la poussière, à la saleté, à l'eau ou à d'autres contaminants.
2. Port de mise à la terre : permet de fixer un conducteur en cuivre toronné M8 à l'unité, atténuant ainsi les effets d'une surtension induite par la foudre.
3. Port PoE+ 2,5 GbE : fournit une connexion au réseau et une alimentation en configuration filaire, et uniquement une alimentation en configuration sans fil.
4. Bouton de réinitialisation : permet une réinitialisation manuelle logicielle et matérielle du matériel eero si nécessaire pour le dépannage.
5. LED d'état : fournit des informations à jour sur l'état actuel de l'unité eero. Voir Que signifient les couleurs de la lumière LED de mon eero ?



Début de la configuration de l'application

Vous pouvez commencer le processus de configuration de l'eero Outdoor 7 en appuyant sur le bouton bleu. + dans le coin supérieur droit de l'écran dans l'application eero. Dans le menu qui apparaît, sélectionnez eero > ajouter un eero extérieur pour commencer.



Si vous configurez votre eero sans fil, utilisez votre téléphone pour valider un bon signal WiFi dans la zone dans laquelle vous souhaitez installer l'eero Outdoor 7 avant de percer des trous ou de monter. Les murs extérieurs (béton, brique, stuc, etc.) affaiblissent la puissance du signal sans fil transmis à un appareil eero extérieur. Assurez-vous d'en tenir compte lorsque vous décidez où le monter



Si l'eero ne parvient pas à se connecter pendant le test de couverture, essayez de vous déplacer à l'intérieur pour vérifier que l'unité fonctionne. Une fois que vous avez vérifié cela, vous pouvez continuer à rechercher un emplacement valide.



Emplacement optimal

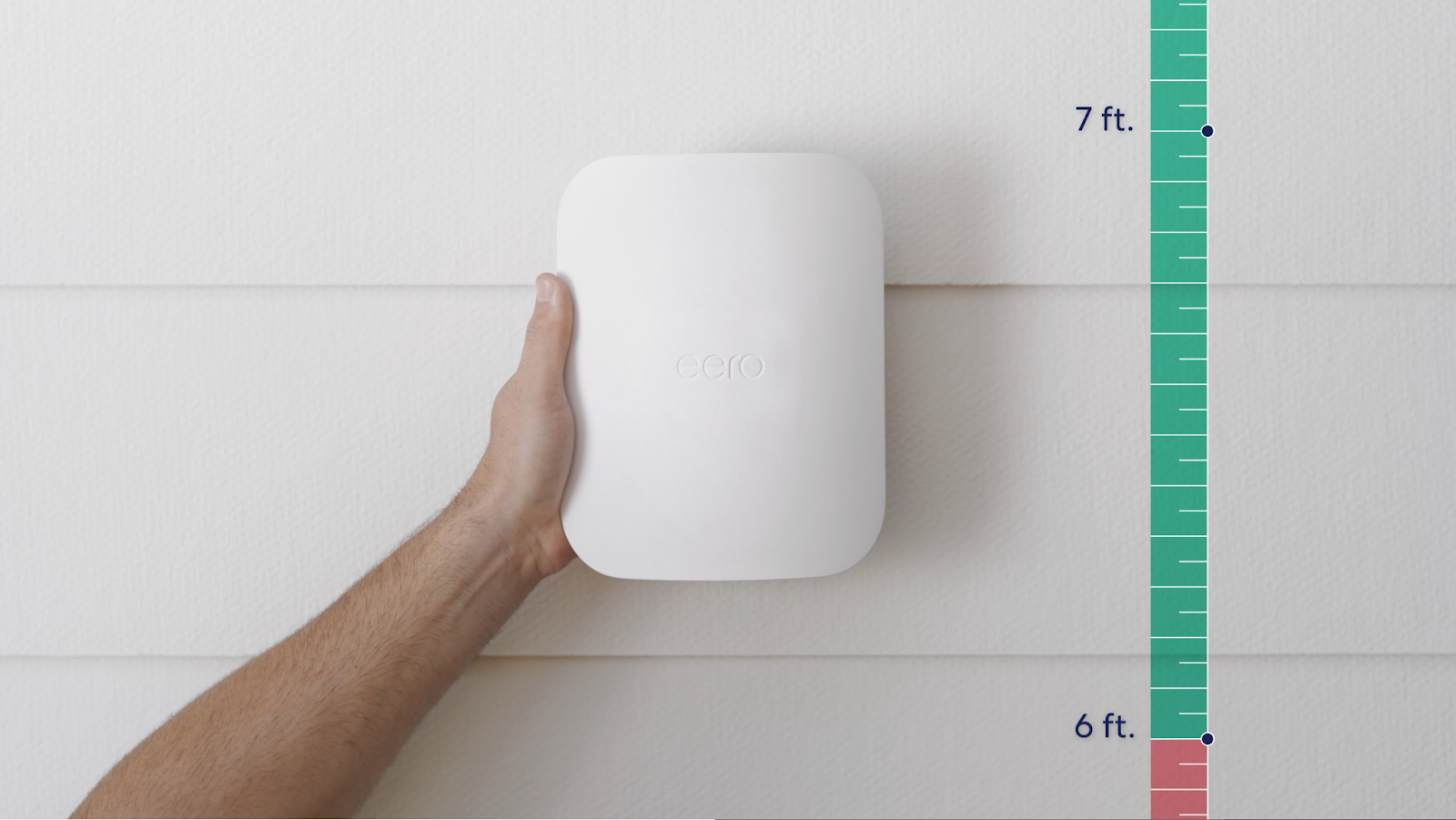

La hauteur d'installation optimale pour l'eero Outdoor 7 est de 6 à 15 pieds (1,8 à 4,5 mètres) au-dessus du sol. Cela garantit un dégagement approprié pour que le signal WiFi atteigne la portée la plus éloignée.



Lors du montage de cet appareil dans des endroits élevés, veillez à prendre des précautions pour vous assurer que l'appareil ne tombe pas et ne blesse pas les passants ou n'endommage pas les biens. Vous souhaiterez peut-être également installer l'appareil dans un endroit qui ne sera pas trop difficile à atteindre à l'avenir, si vous devez nettoyer ou entretenir l'appareil*.

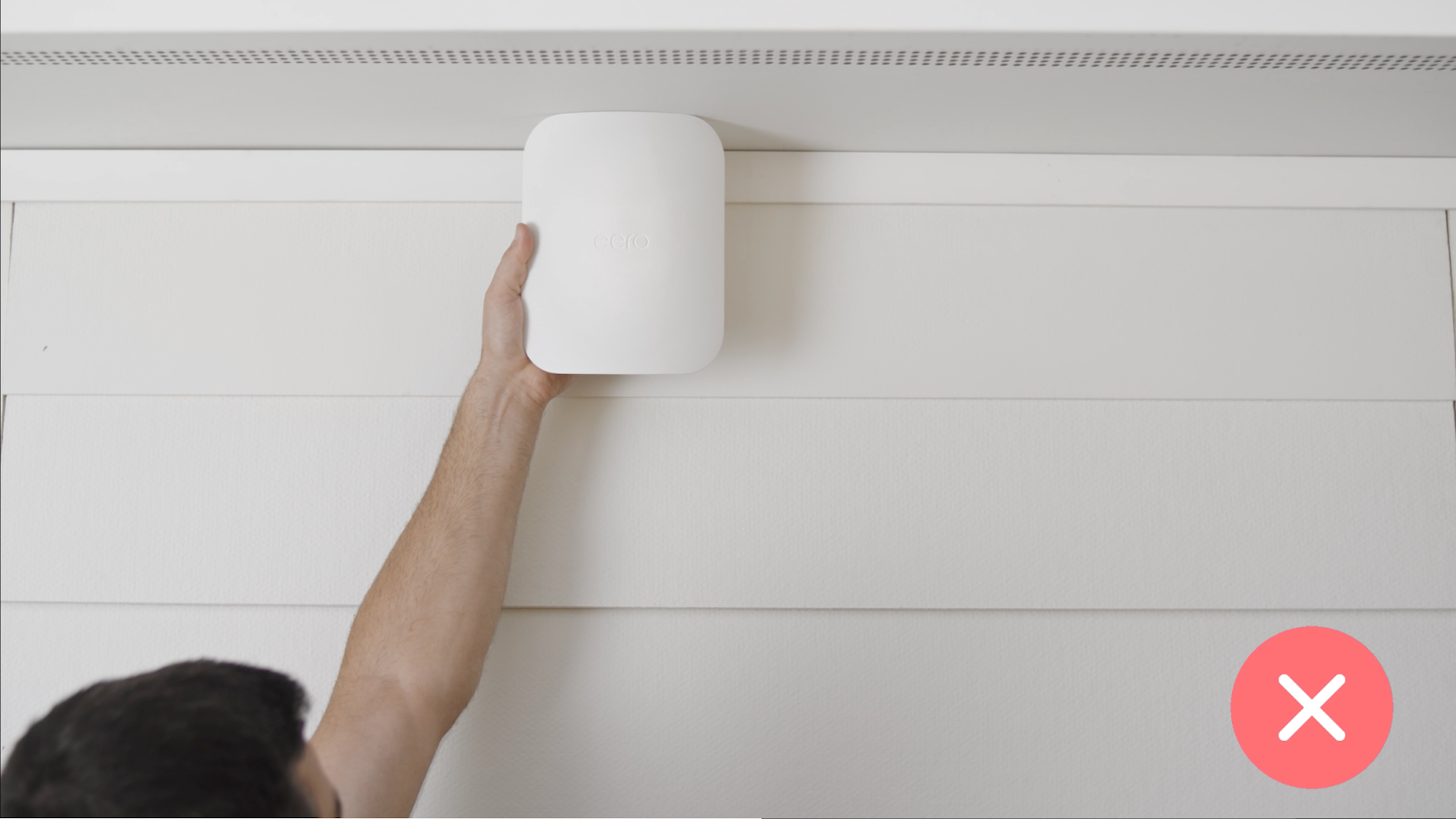

Assurez-vous qu'il y a au moins un pied d'espace au-dessus et en dessous du support de montage de l'eero Outdoor 7 à l'emplacement souhaité. Assurez-vous que l'eero ne se trouve pas à proximité d'obstacles, tels que de grands arbres, des grilles, des antennes paraboliques, etc.





L'appareil doit être installé avec les ports orientés vers le bas pour qu'il fonctionne correctement et pour empêcher l'accumulation et la pénétration d'eau. Ceci est nécessaire pour une installation correcte. Dans le cas contraire, la garantie de l’appareil sera annulée.



*Note: Étant exposé aux éléments, un appareil eero extérieur peut accumuler de la saleté et des débris. Un simple essuyage avec un chiffon humide devrait suffire à le nettoyer. Évitez de nettoyer des produits chimiques ou de pulvériser directement l'appareil avec un tuyau d'arrosage.



Montage sur un revêtement en vinyle

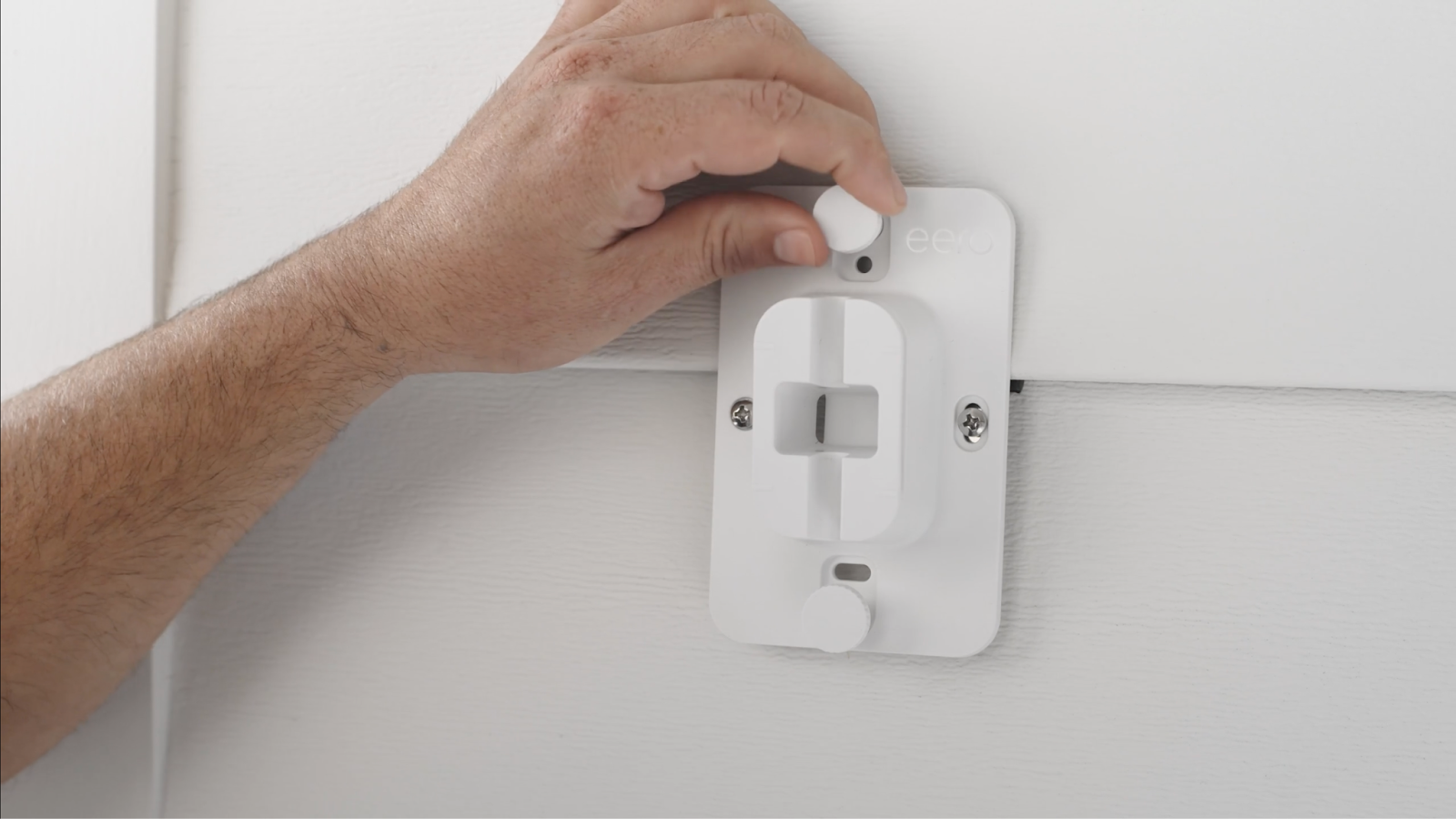

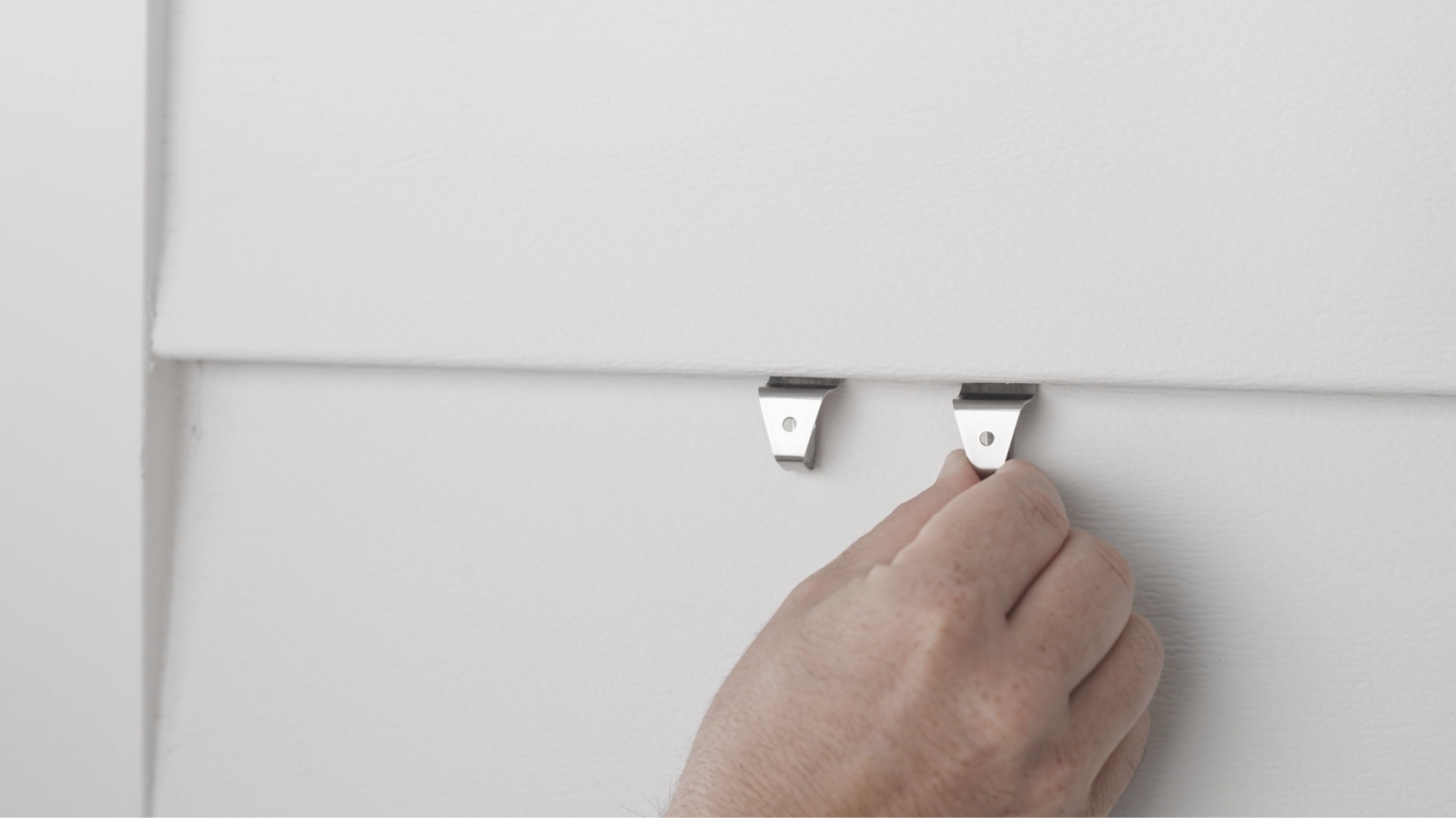

1. Insérez les crochets de revêtement en vinyle au niveau d'un joint entre les panneaux de signalisation, là où vous souhaitez placer le support de montage.

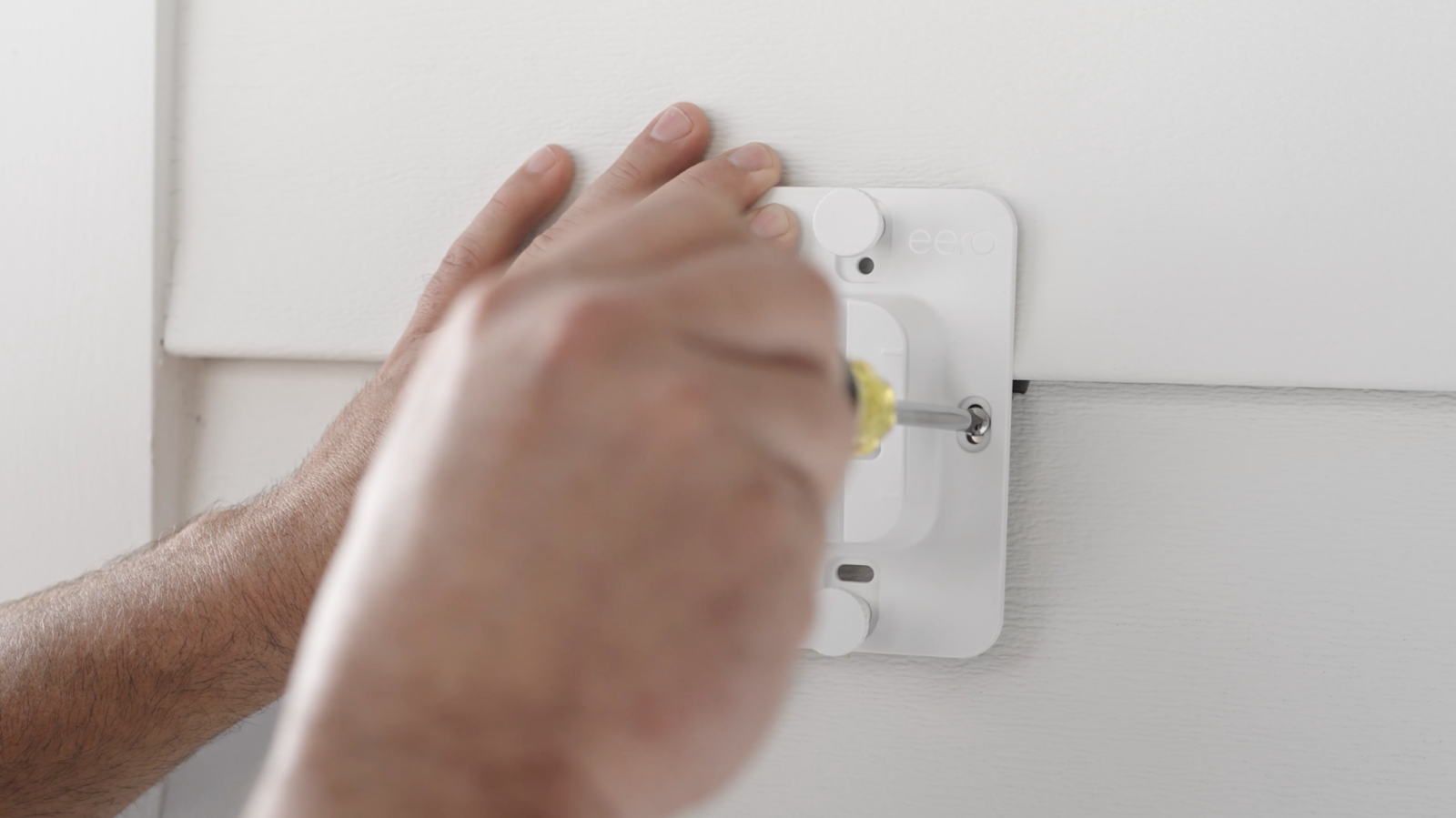

2. Fixez le support aux crochets avec les vis fournies. La combinaison des crochets et du support de montage pincera le matériau du revêtement.

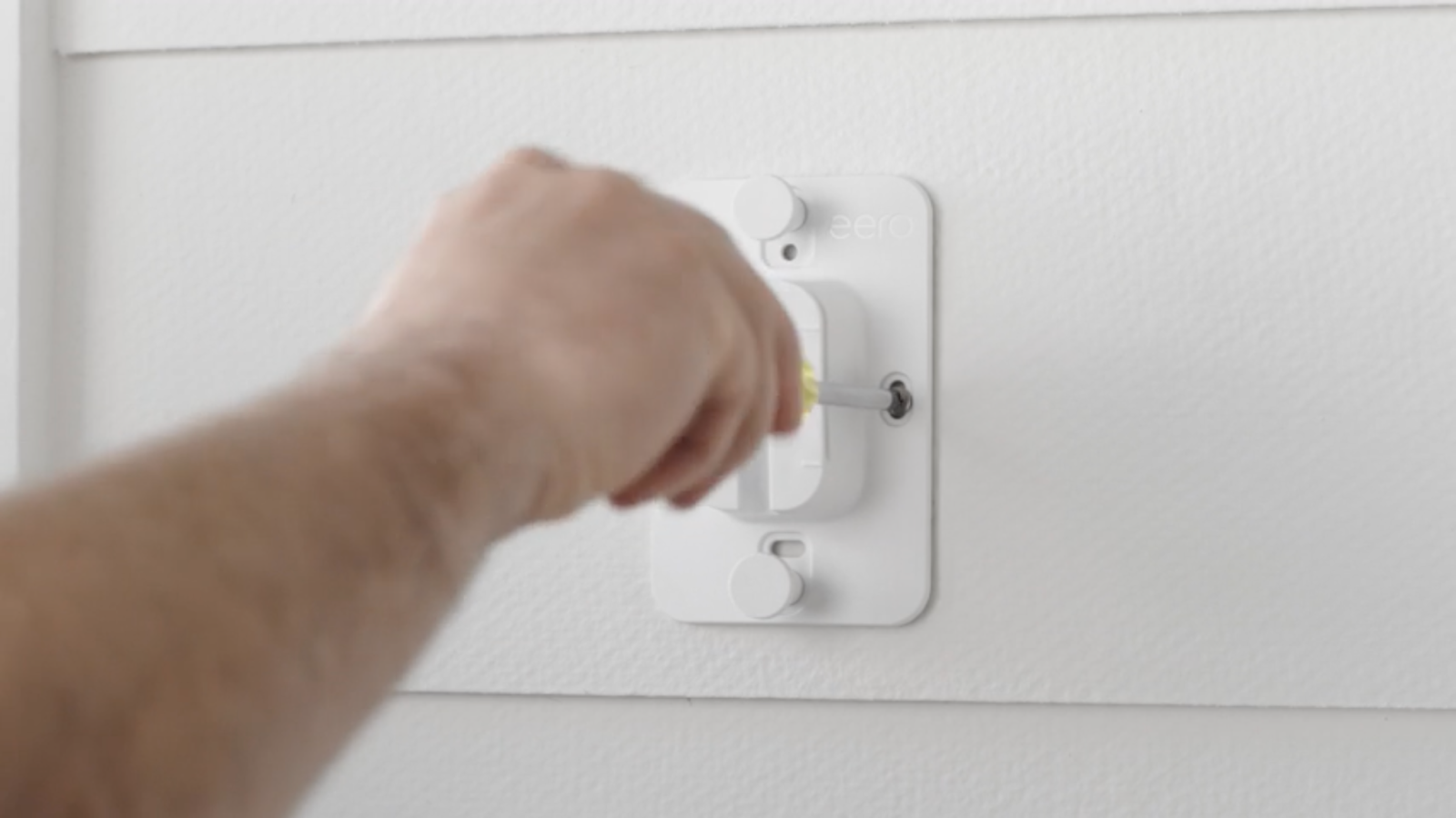

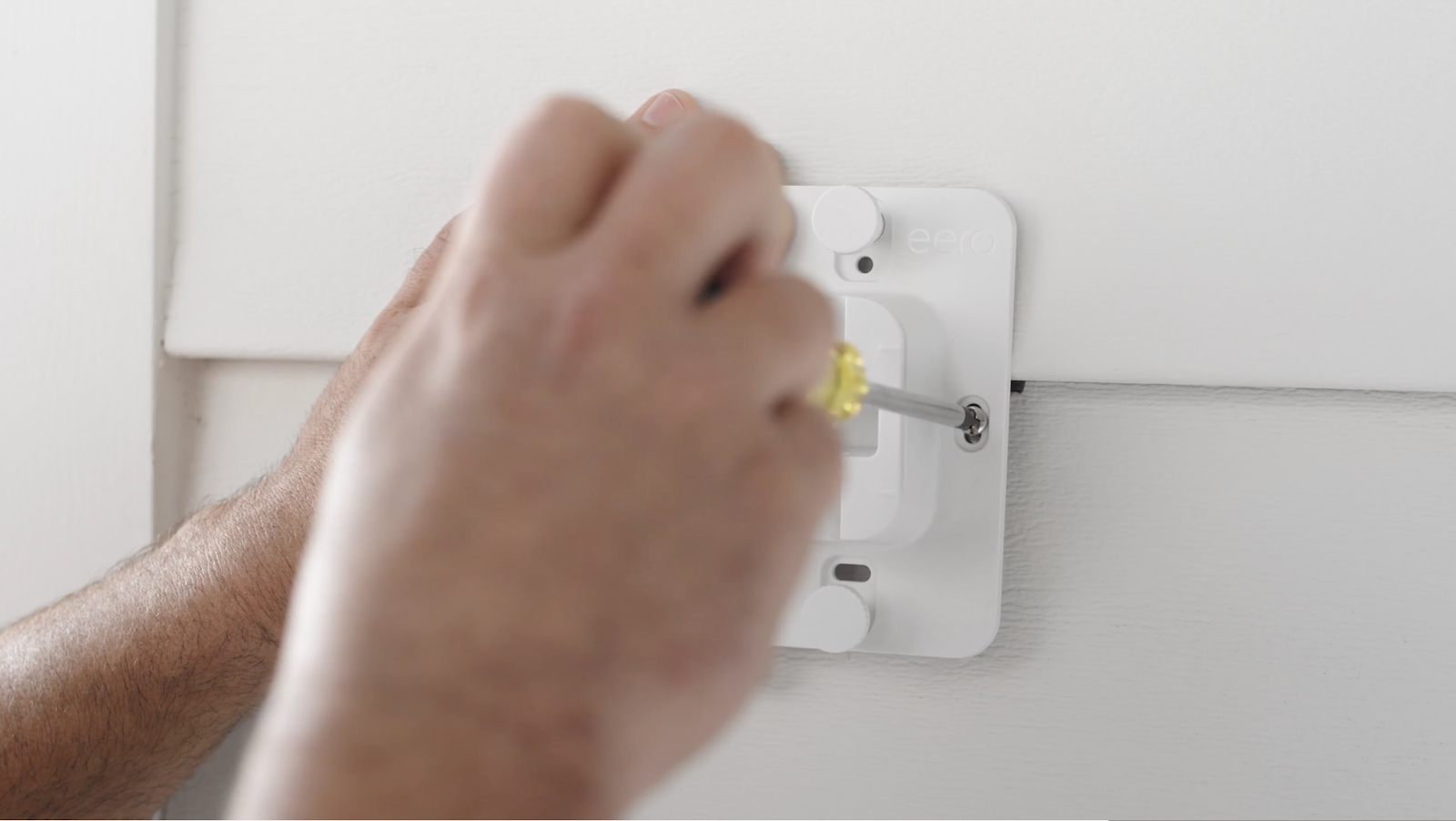

3. Serrez les vis du clip pour maximiser la force de rétention et maintenir le support en place. Assurez-vous que le logo eero sur le support de montage est à bon côté vers le haut.

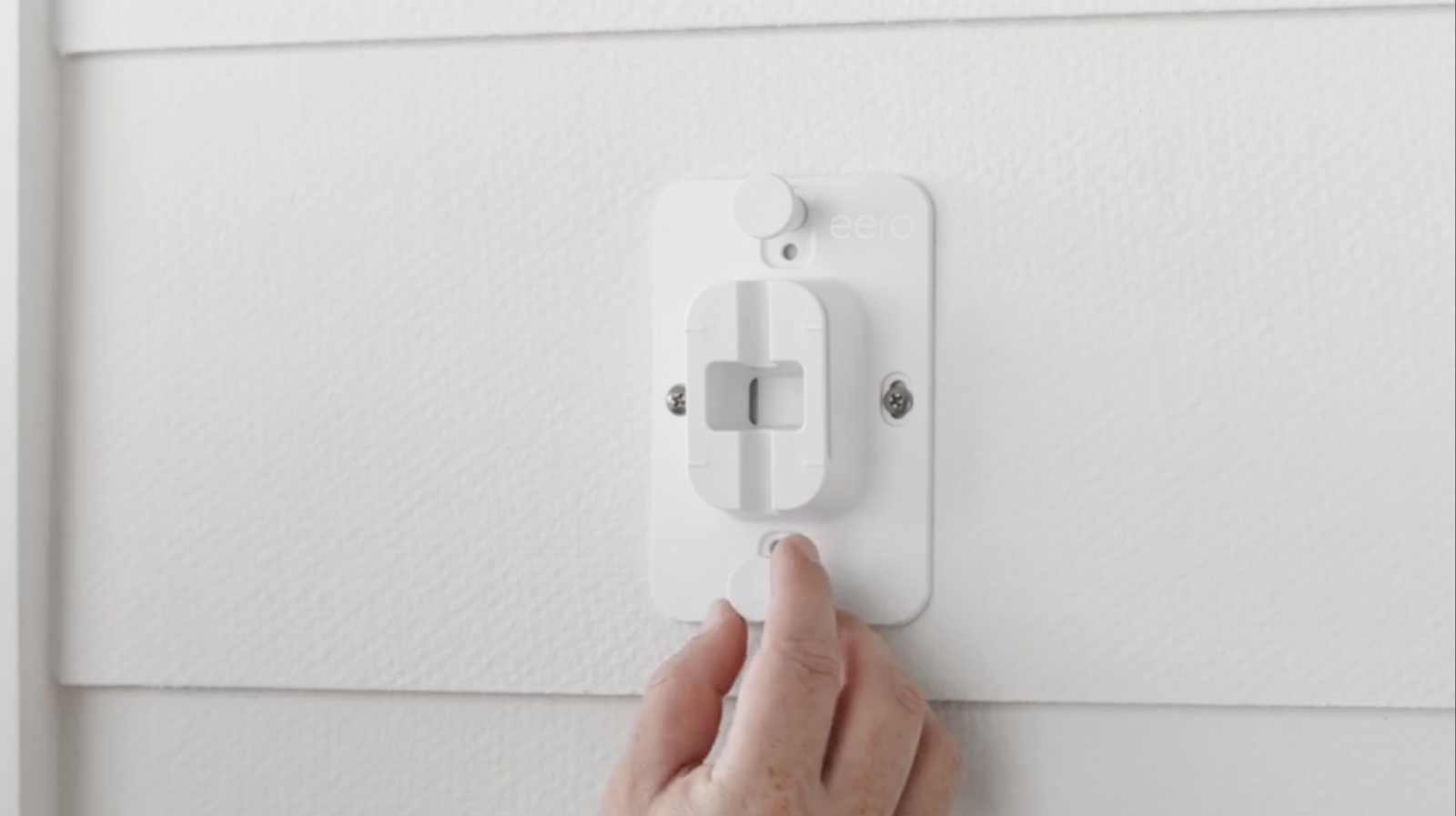

4.  Utilisez les vis de nivellement pour ramener l'arrière du support de montage à la verticale. Serrez à la main au moins ½ tour au-delà du point où le support est approximativement de niveau.




Montage sur stuc, fibrociment ou bois

Fixation du support

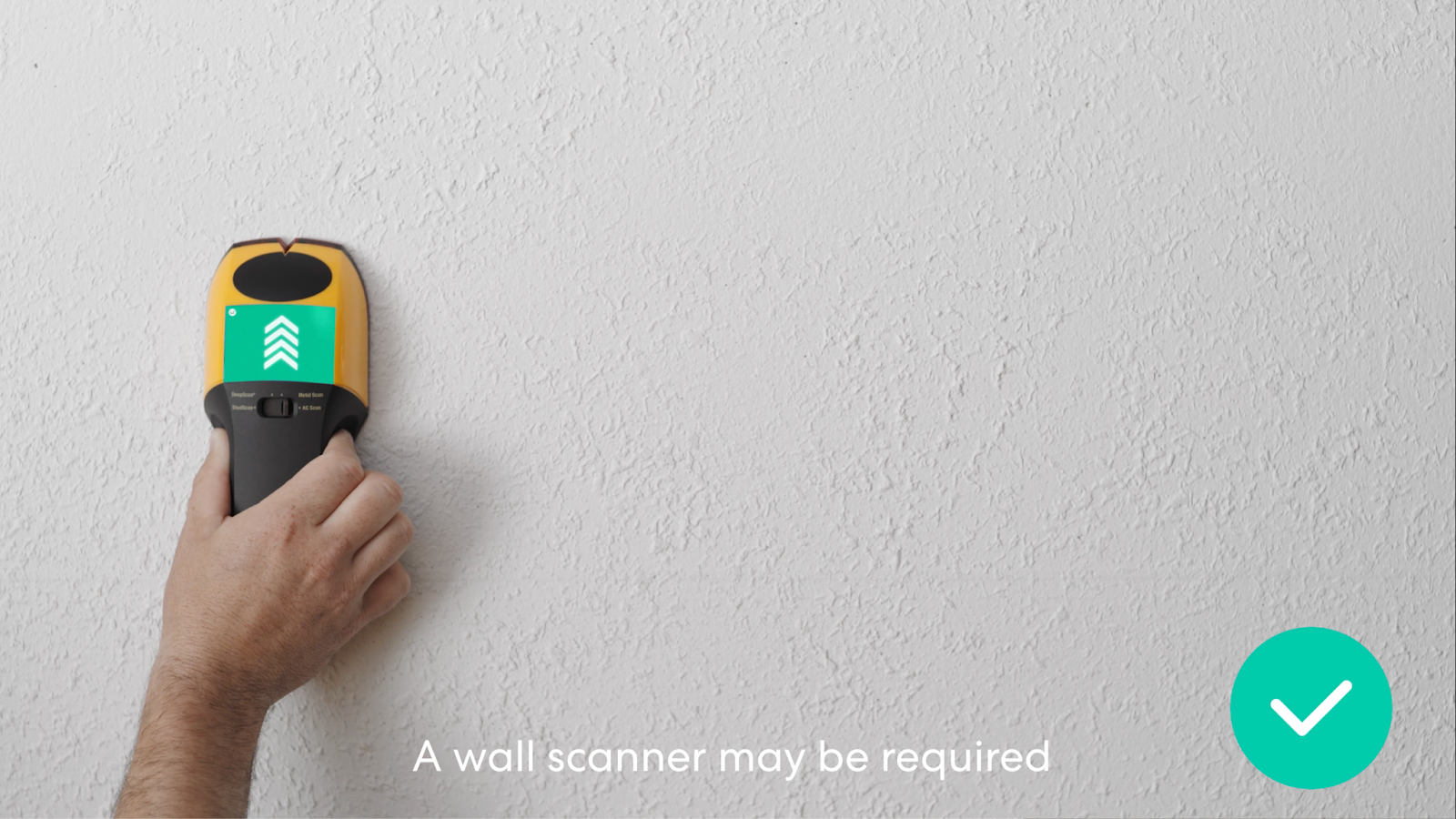

Avant de fixer le support de montage à l'emplacement choisi, assurez-vous de vérifier s'il y a des fils ou des tuyaux cachés.



Assurez-vous d'éviter de les endommager lorsque vous percez des trous pour installer le support de montage. Si la surface est inégale, vous pouvez utiliser les vis de nivellement pour ajuster l'angle de l'eero.

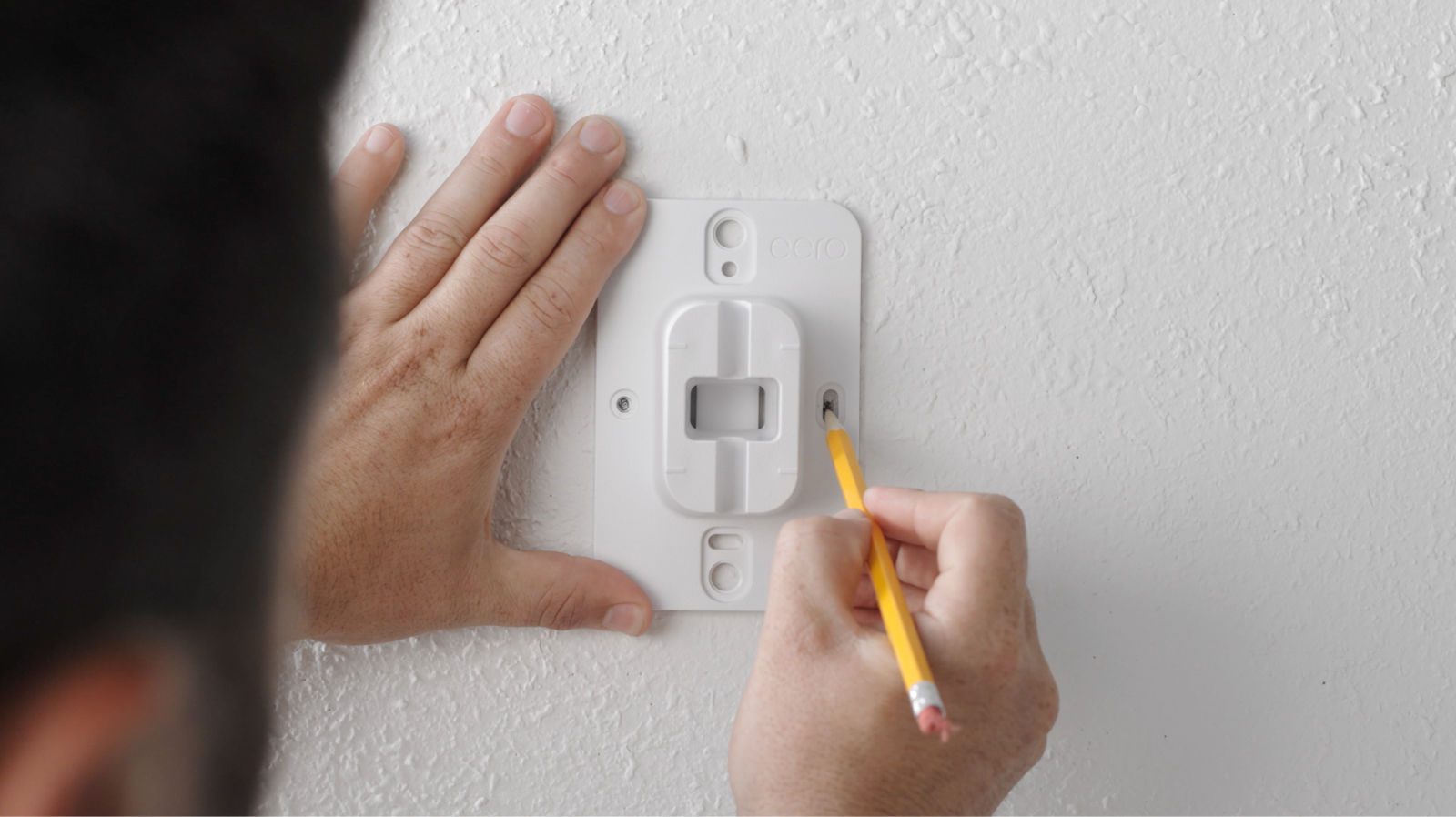

Utilisez le support de montage pour marquer l'emplacement des vis et un niveau pour aligner l'unité. Le logo eero sur le support de montage doit être à côté correct vers le haut.



Stuc

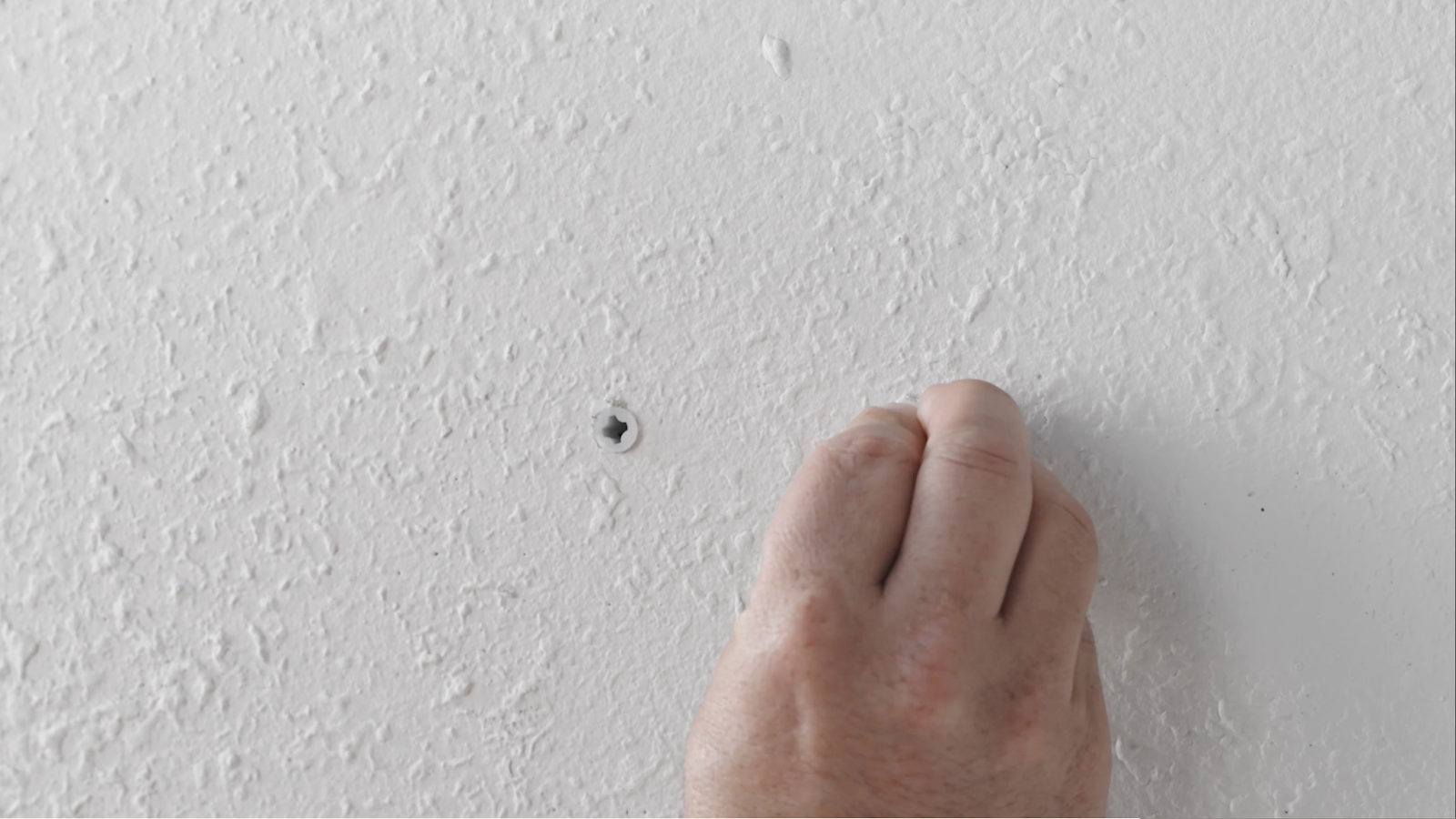

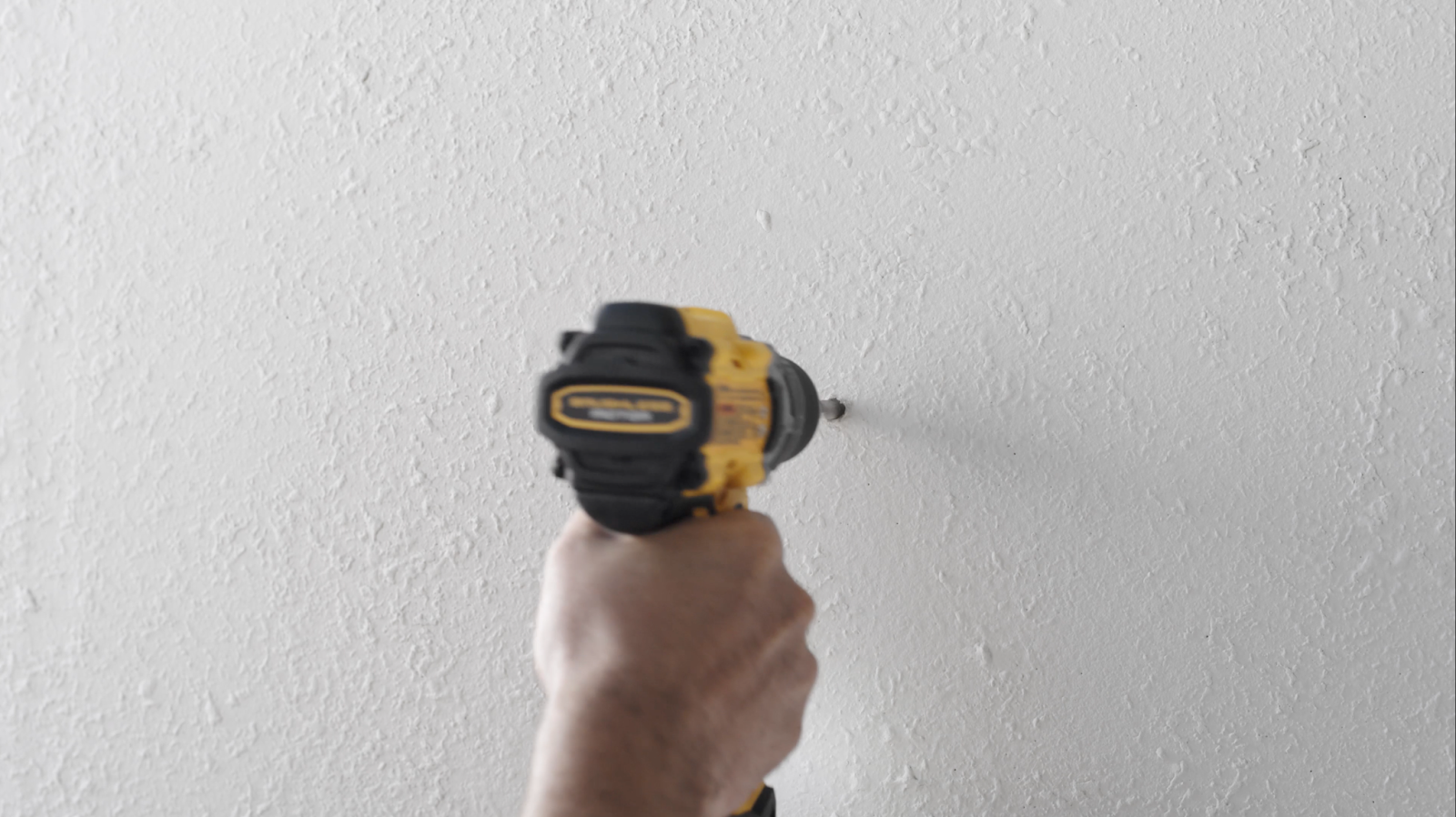

1. Percez des avant-trous. Les trous pilotes doivent être de 1/4" (6.35mm) pour les chevilles et les vis fournies.




2. Insérez des  chevilles pour cloisons sèches.

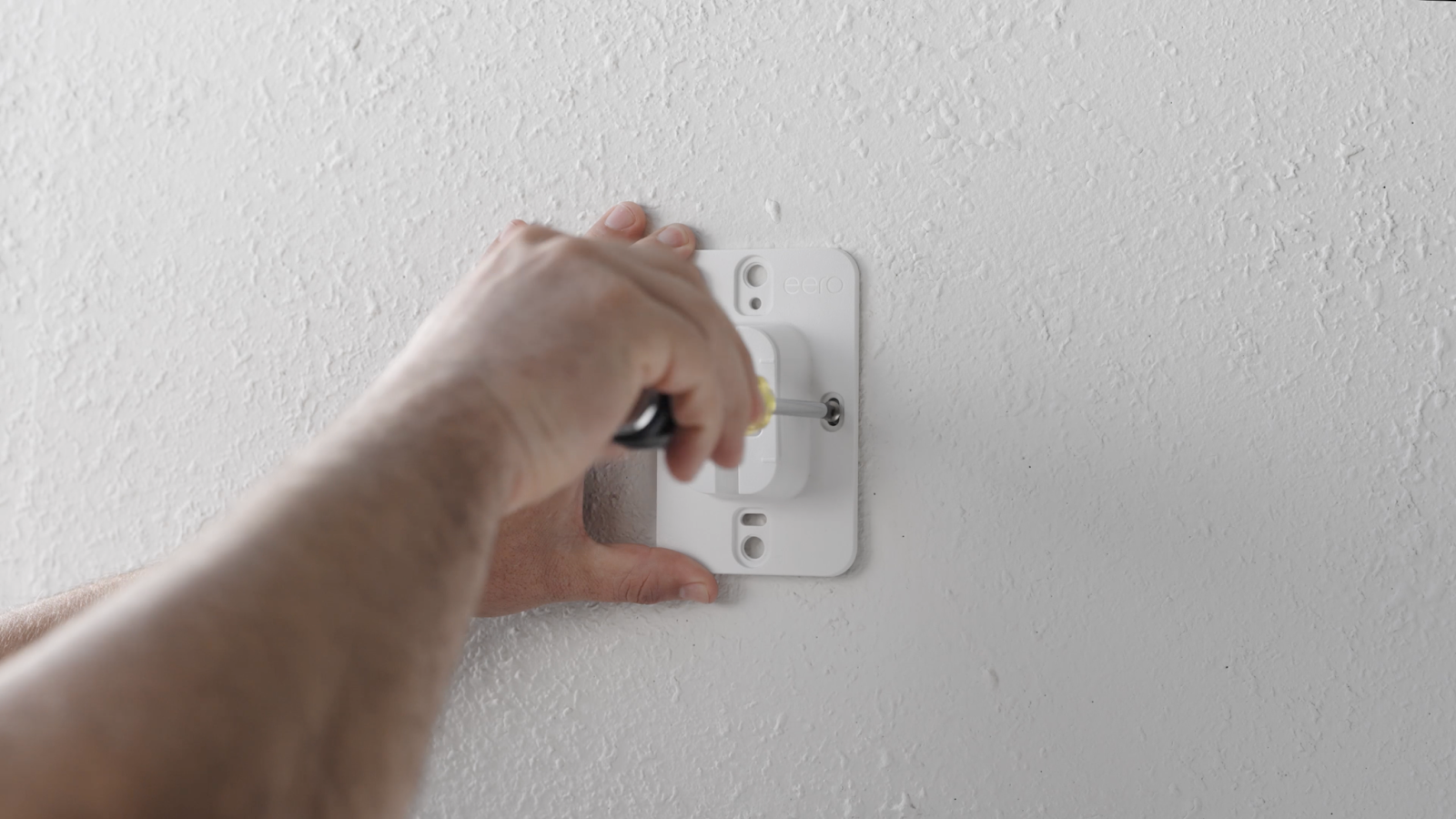

3. Utilisez les vis pour fixer le support de montage aux  chevilles pour cloisons sèches




Bois ou fibrociment

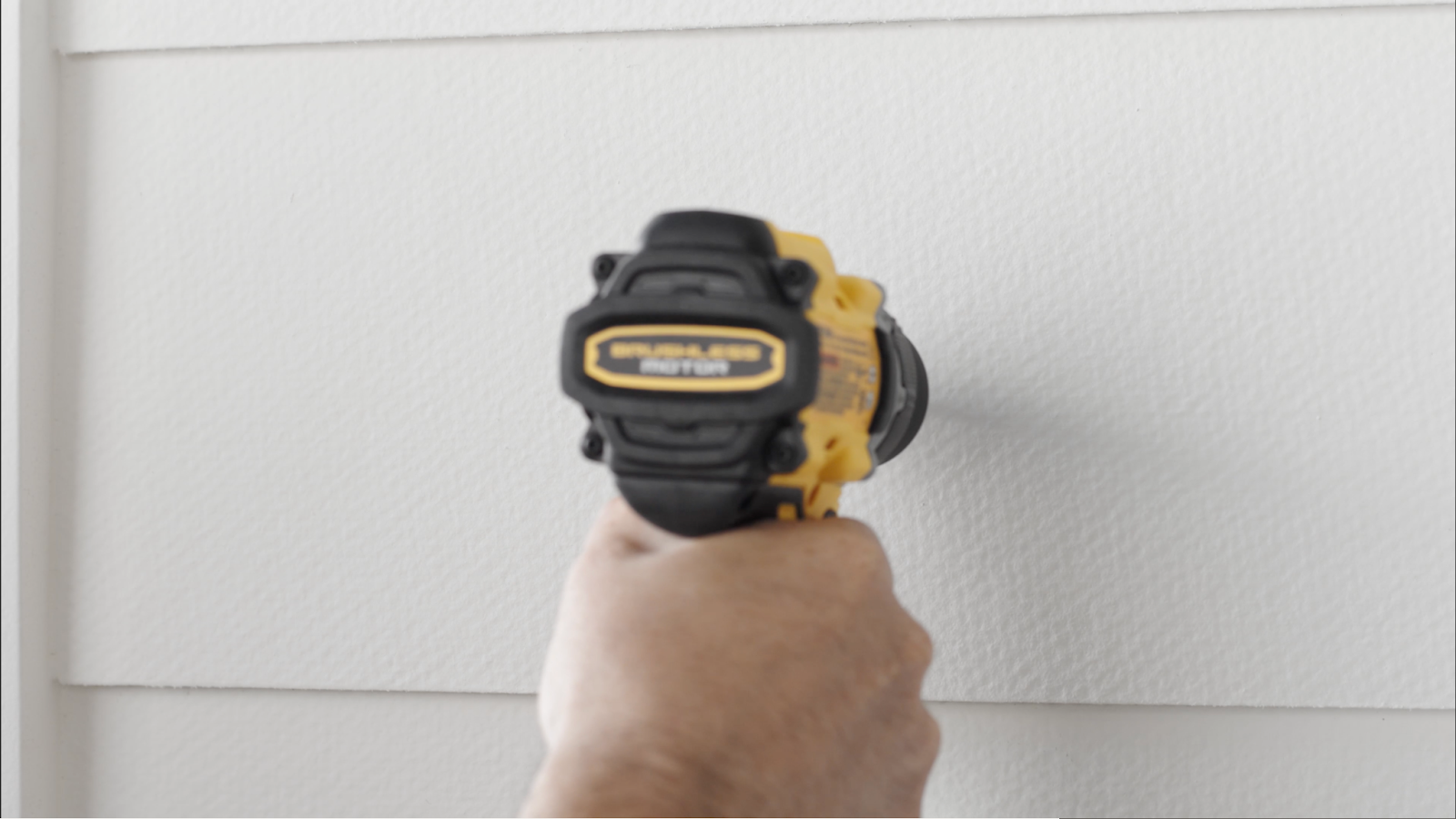

1. Percez des avant-trous.




2. Utilisez les vis pour fixer le support de montage au mur.




3. Si le panneau a une pente descendante, vous pouvez légèrement desserrer les vis de fixation et utiliser les vis à oreilles pour ajuster l'angle. Sinon, l’eero fonctionnera toujours correctement.


Montage sur un poteau

Bien qu'une sangle pour fixer le support à un poteau en métal ou en bois ne soit pas incluse, vous pouvez attacher une sangle au support de montage à cet effet. Nous recommandons un matériau solide pour la sangle, comme un collier de serrage ou une sangle BAND-IT™. Le support s'adaptera parfaitement aux poteaux de 2 à 8 pouces (5 à 20 cm.) de diamètre.



Pour monter le support sur un poteau :

1. Insérez la sangle dans la fente à l'arrière du support de montage.
2. Assurez-vous que le logo eero sur le support de montage est à côté correct vers le haut et serrez la pince autour du poteau ou du poteau.
3. Fixez l'eero au support (voir ci-dessous).



Fixation de l'eero au support

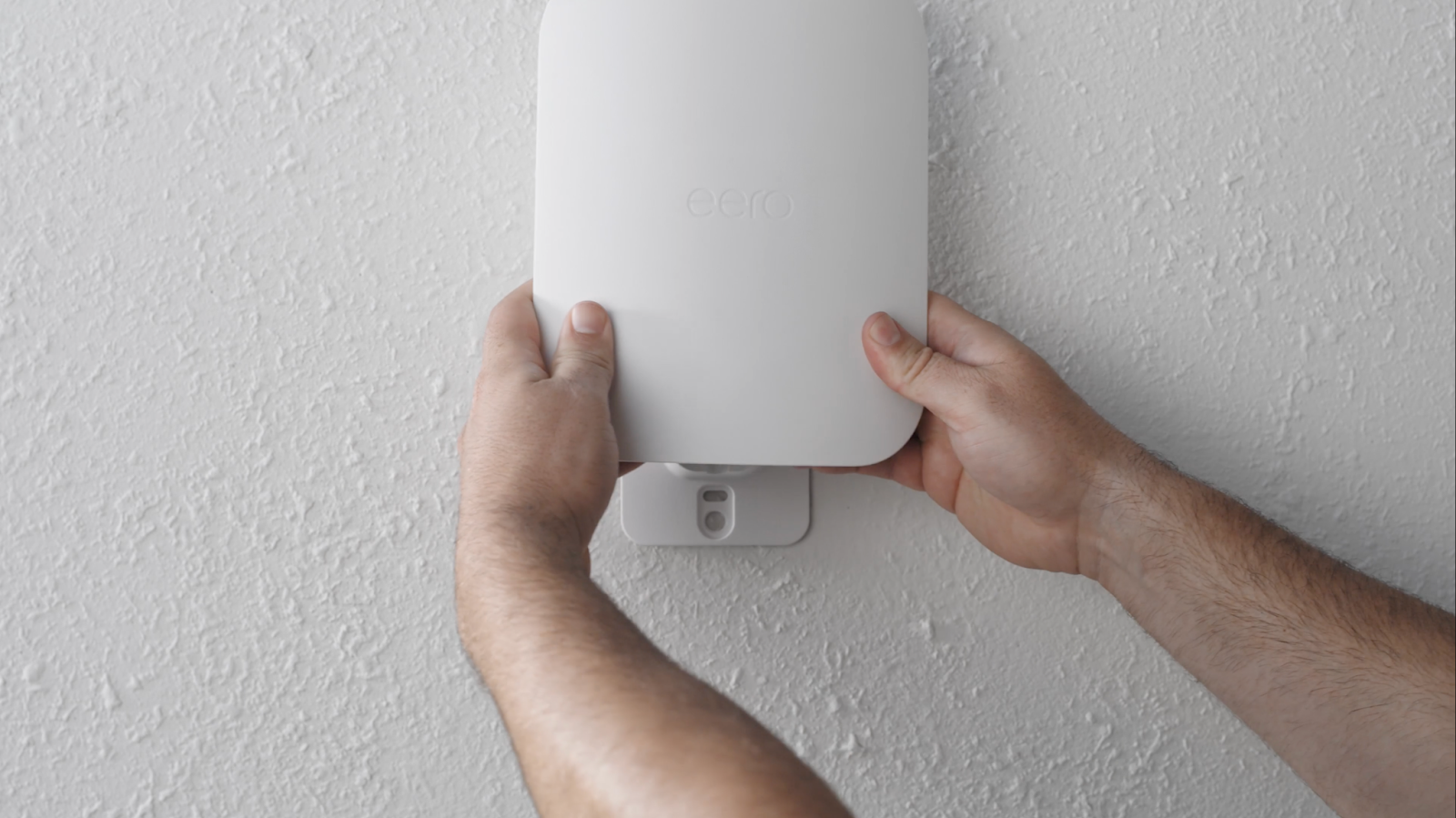

Lors du montage correct de l'eero sur le support, l'appareil glissera en place avec un « clic » audible, formant un ajustement par pression. Aucun outil ou procédure supplémentaire n'est requis pour monter l'appareil, et il doit être facilement amovible en faisant glisser l'appareil vers le haut et hors du support.



Scellement du câble Ethernet

Le câble Ethernet connecté à l'eero Outdoor 7 doit être scellé pour le protéger de l'excès de saleté ou d'humidité. Le câble Ethernet doit avoir une gaine ronde et être conçu pour une utilisation en extérieur.

Si vous utilisez l'adaptateur secteur eero 30W PoE+, l'écrou d'étanchéité sera enroulé autour de l'adaptateur hors de la boîte. Sinon, suivez les instructions ci-dessous pour sceller le câble Ethernet :

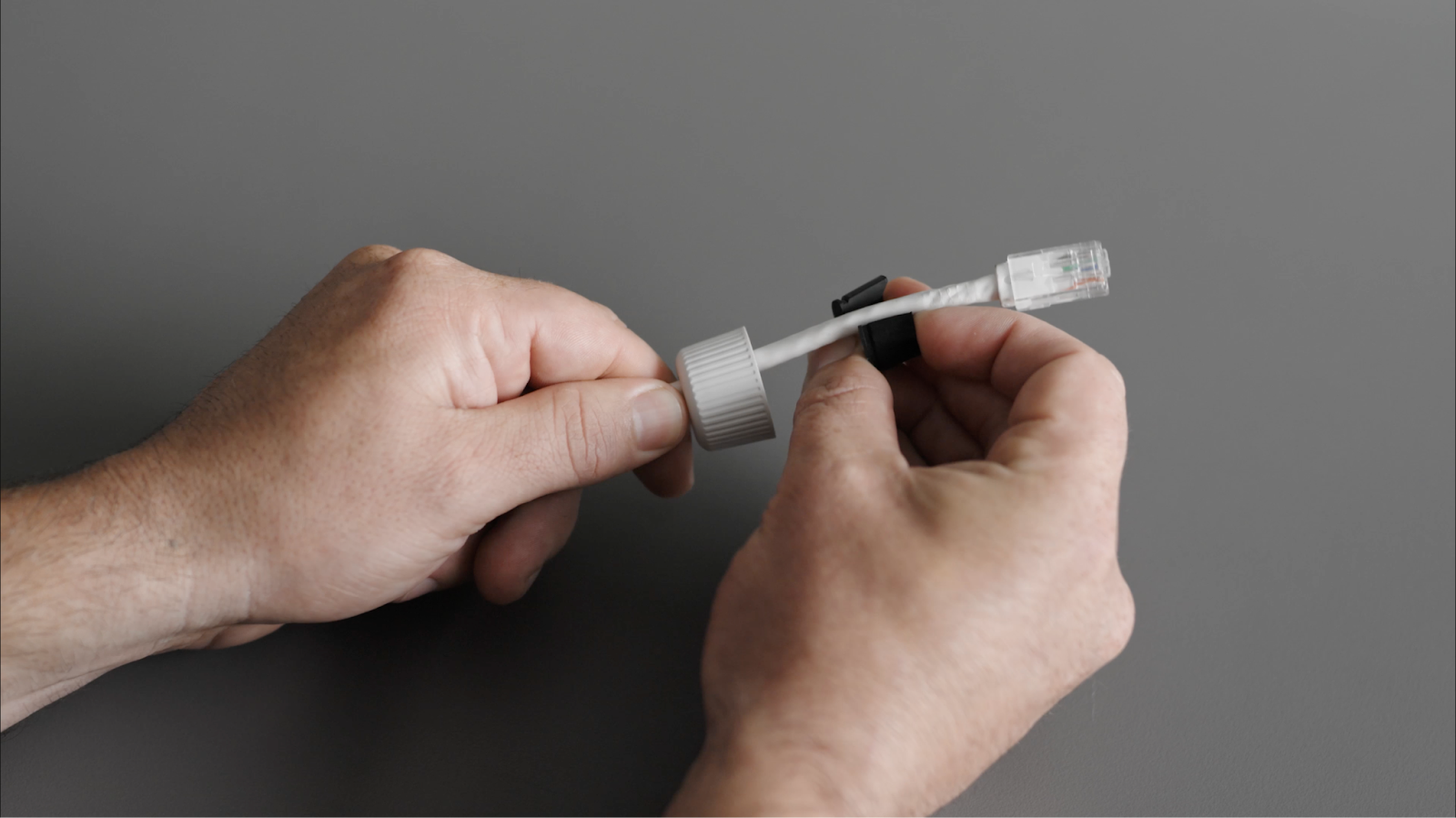

1. Insérez le câble Ethernet à travers l'écrou d'étanchéité.

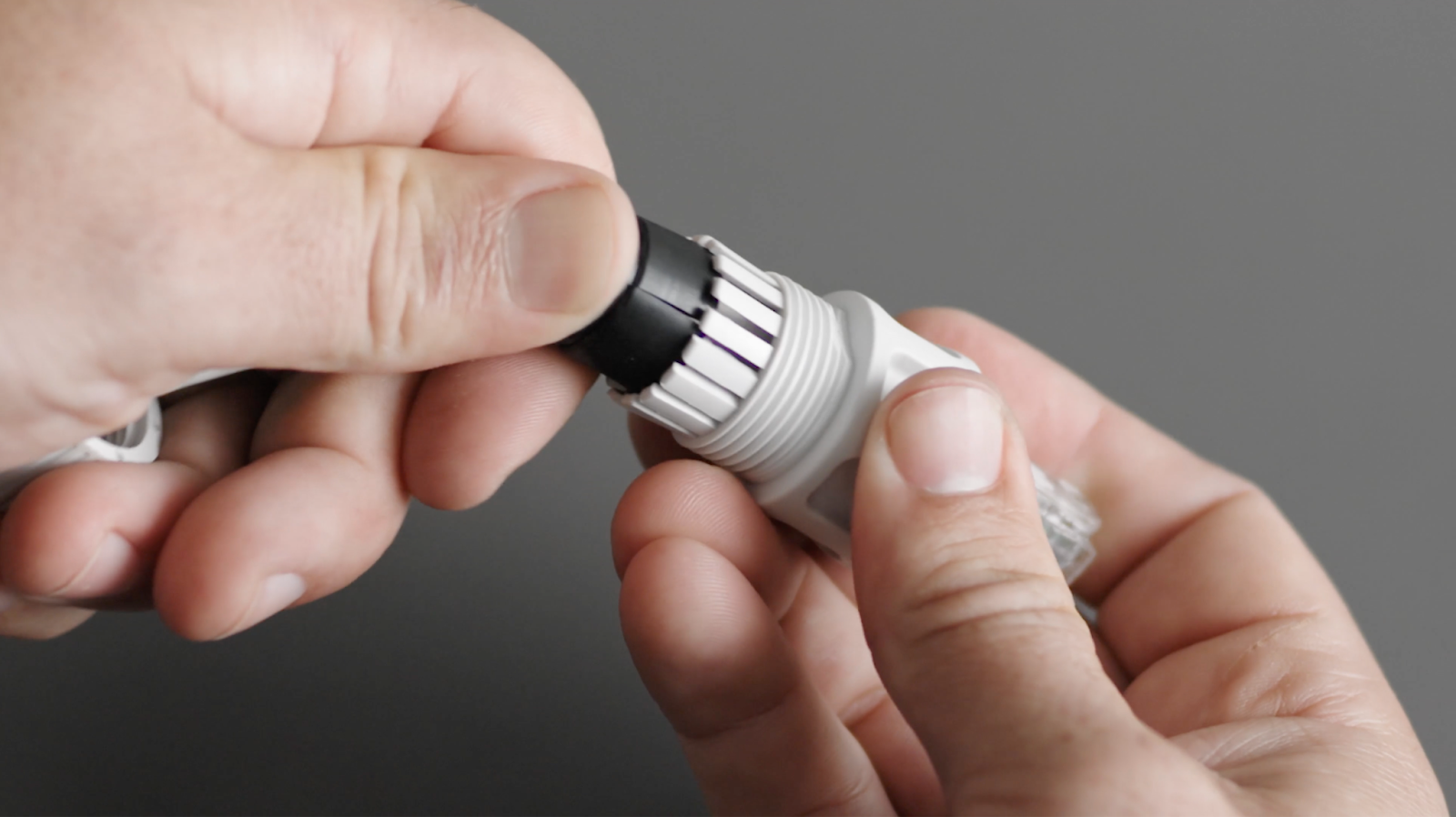

2. Tirez sur le joint pour l'enrouler autour du câble, puis poussez le câble à travers le corps du connecteur.

3. Une fois votre câble passé à travers le corps, poussez le joint à l'intérieur des broches du corps.

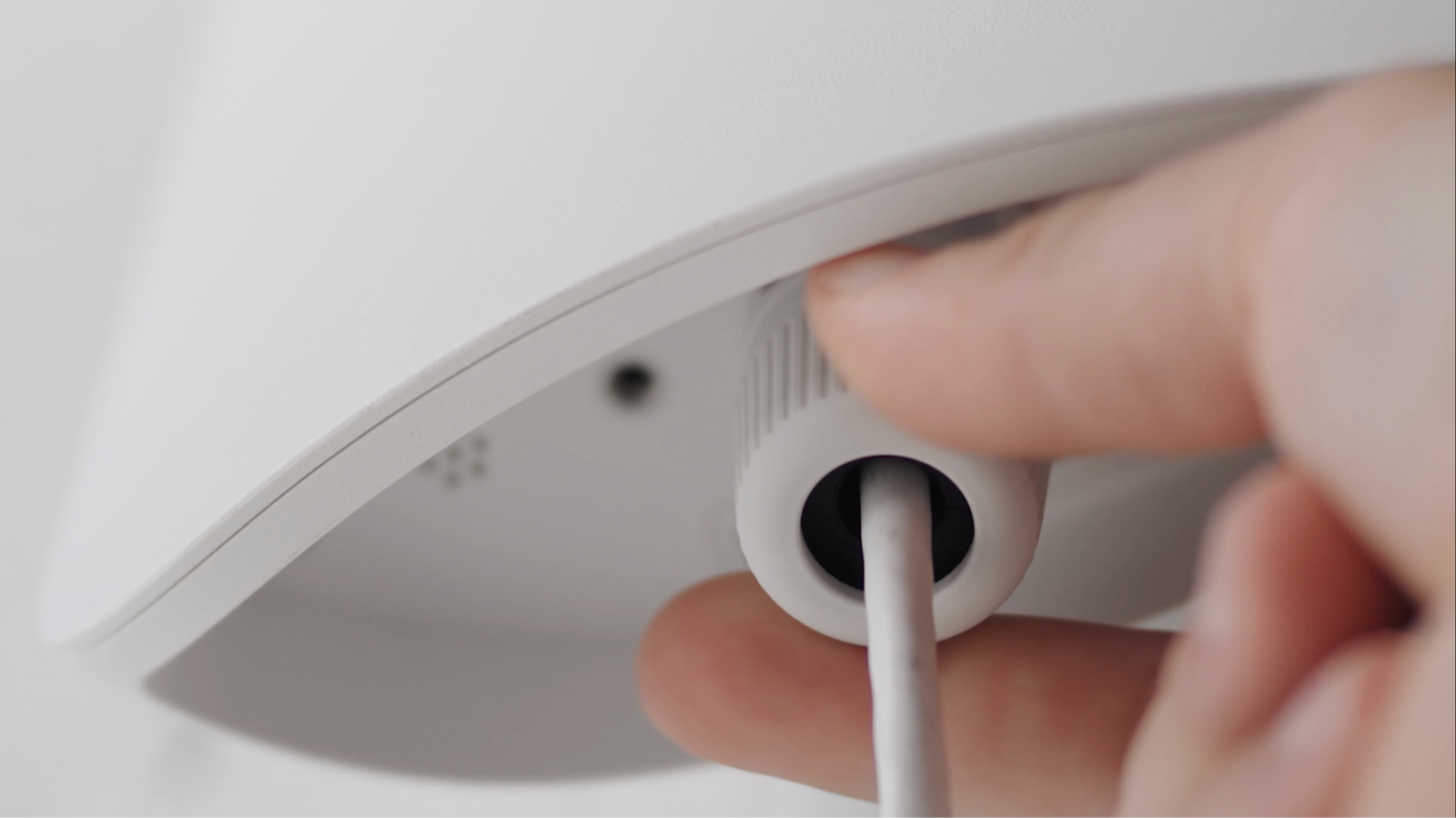

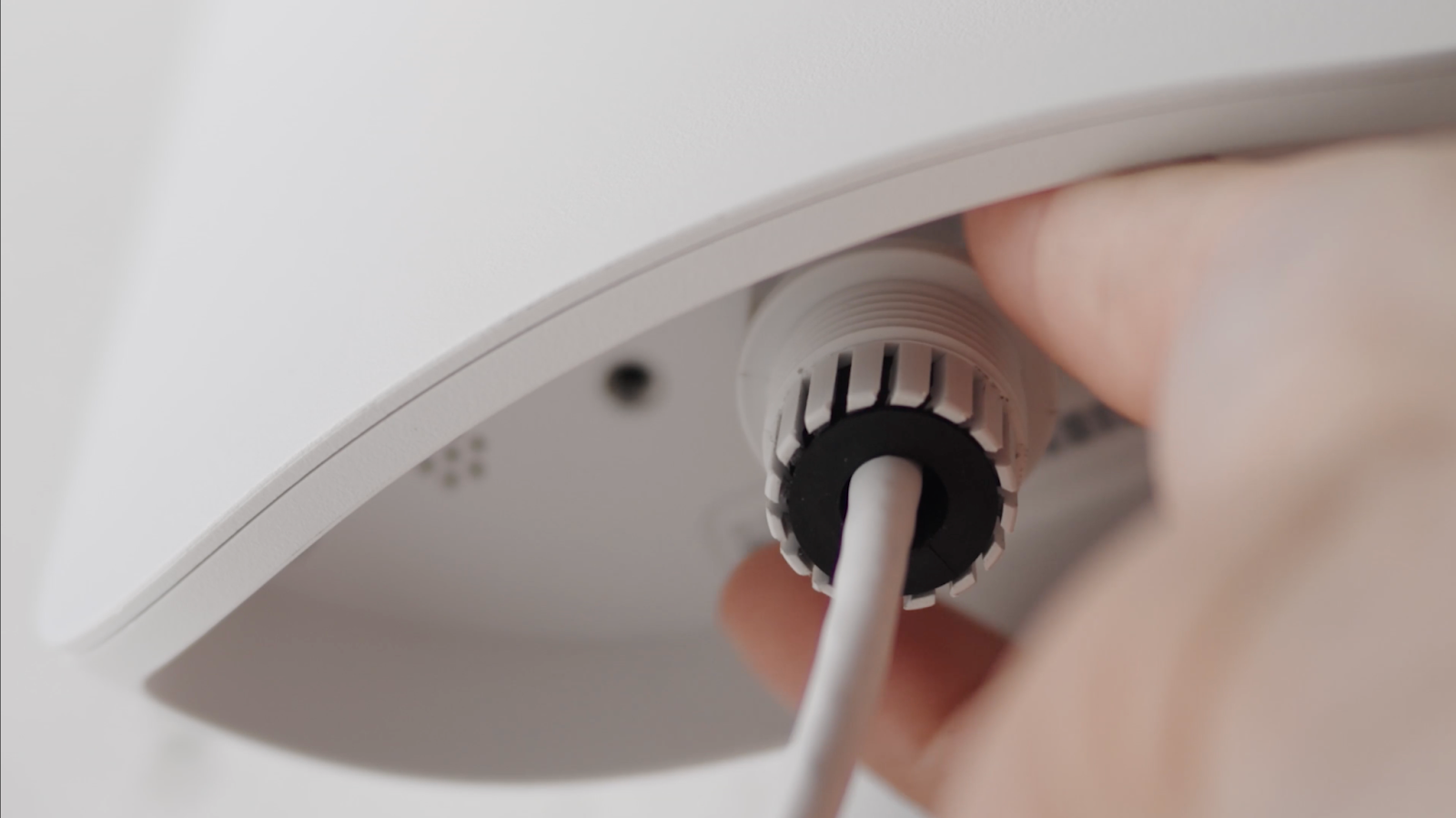

4. Branchez le câble Ethernet. Vissez le connecteur M22 dans l'eero Outdoor 7. Serrez à la main jusqu'à ce que le câble soit scellé.

5. Serrez à la main l'écrou d'étanchéité sur le corps du connecteur M22.




Lors du scellement du câble Ethernet, vous devez garder à l'esprit certains facteurs supplémentaires :



• Certains câbles Ethernet dotés de grandes moulures extérieures ne rentrent pas dans le corps du M22.
• N'utilisez pas de câble Ethernet plat, car le connecteur M22 ne scellera pas correctement autour du câble.



Mise à la terre de l'eero Outdoor 7 (si nécessaire)

Si vous le souhaitez, ou si le code électrique local l'exige, l'eero Outdoor 7 comporte des dispositions relatives à la mise à la terre pour faire face aux surtensions provoquées par la foudre. Dans les environnements soumis à des surtensions électriques fréquentes, la mise à la terre de l'eero Outdoor 7 est recommandée. Le fil de mise à la terre n'est pas inclus.

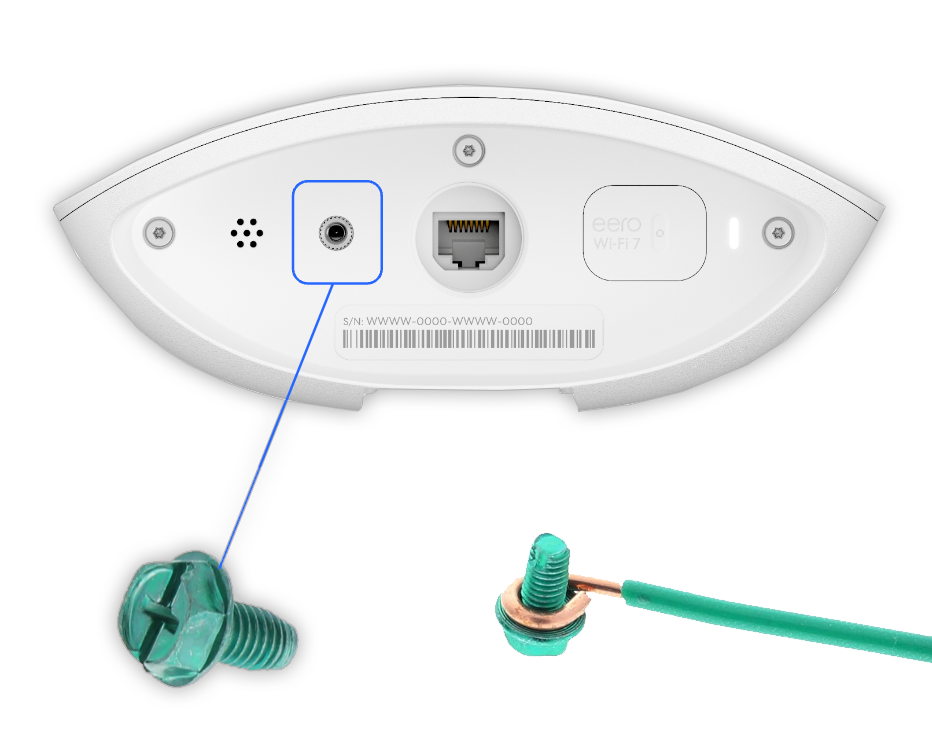

L'eero Outdoor 7 et l'adaptateur secteur PoE+ extérieur 30 W sont tous deux dotés d'un insert M4 qui permet de fixer un câble de liaison M8 à l'unité et de le passer directement au sol.



• Connectez un câble de liaison à l'eero Outdoor 7 et à l'adaptateur secteur PoE+.

OU

• Connectez un câble de liaison à l'eero Outdoor 7 et à toute autre source de terre (plaque de liaison, piquet de terre, etc.)



Si vous ne savez pas comment mettre correctement l'appareil à la terre ou si vous n'êtes pas à l'aise avec le câblage, assurez-vous de consulter un électricien avant de continuer.
