L'installation de l'eero PoE 7 comporte des exigences supplémentaires par rapport à la configuration d'un eero standard, mais sera familière à toute personne ayant une expérience préalable avec l’installation de l'eero PoE 6 Reportez-vous aux instructions ci-dessous pour obtenir une description détaillées sur la façon d'installer le support de montage et l'eero PoE 7 sur une surface appropriée.
Si vous souhaitez configurer l'eero PoE 7 à l'aide d'un adaptateur d’alimentation, vous devrez acheter un adaptateur séparément.
Chaque paquet eero PoE 7 contient les éléments suivants :
- 1 euro PoE 7
- 1 support de montage
- 4 chevilles pour cloisons sèches de 30,0 mm
- 4 vis cruciformes #8-15x30mm
De plus, afin d'installer correctement le support de montage, vous aurez besoin des outils suivants :
- 1 tournevis cruciforme
- 1 Perceuse et forets
Topologie de réseau recommandée

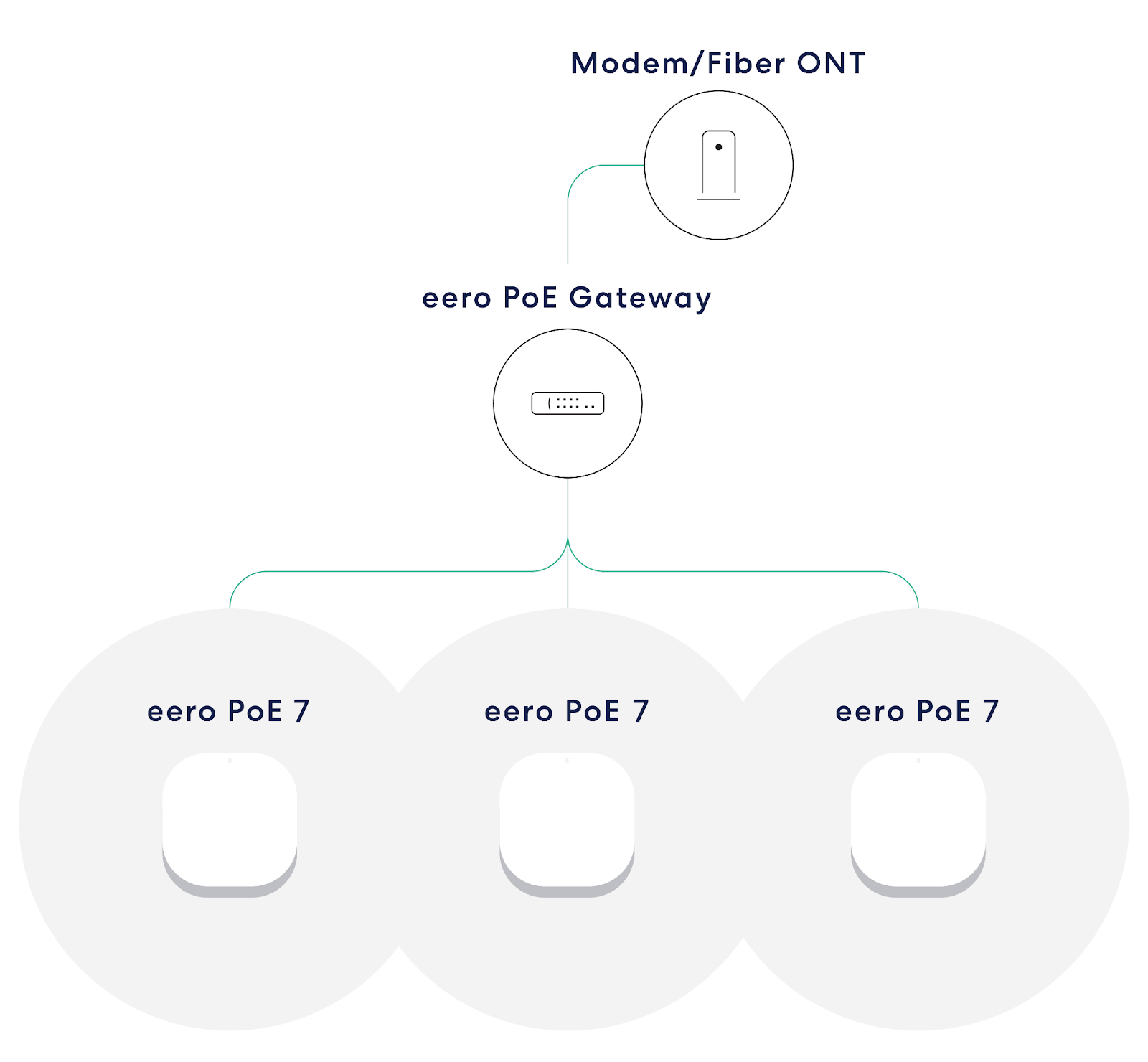

Nous vous recommandons d'utiliser la passerelle PoE eero comme source d'alimentation principale pour votre installation eero PoE 7. Cette passerelle eero fait à la fois office de passerelle et de commutateur PoE. Pour plus d'informations, consultez notre article sur la passerelle PoE eero.

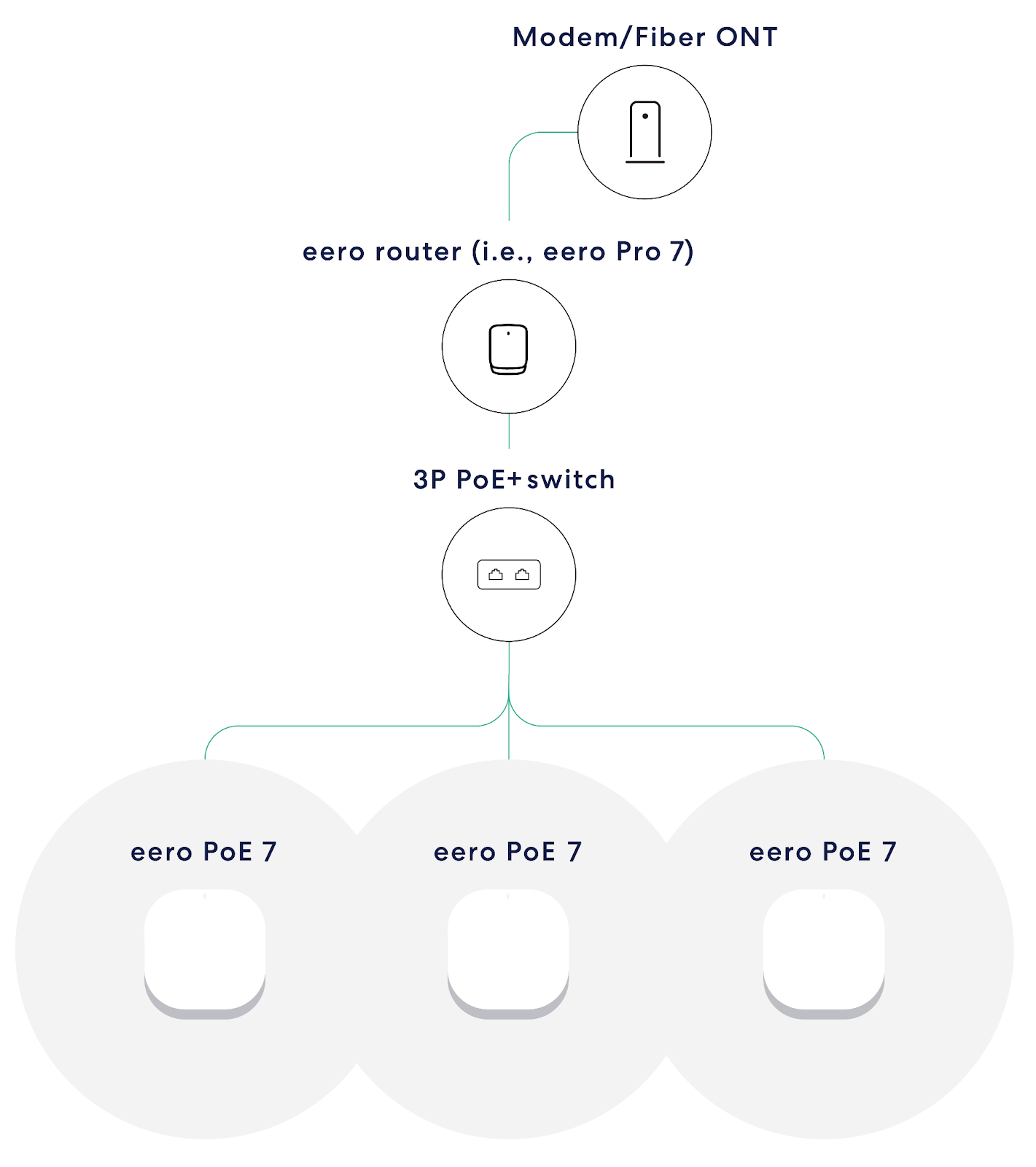

Si vous décidez d'utiliser un commutateur ou un injecteur PoE+ non-eero, gardez à l'esprit lors de la configuration de votre réseau que la passerelle eero doit être placée entre le modem/ONT et le commutateur PoE+.Si vous utilisez un eero PoE 7 comme passerelle, il nécessitera une source d'alimentation supplémentaire : PoE+ 25,5 W (802.3at)ou adaptateur secteur USB-C 27 W (vendu séparément). Une installation professionnelle est recommandée.
Instructions d'installation physique pour eero PoE 7

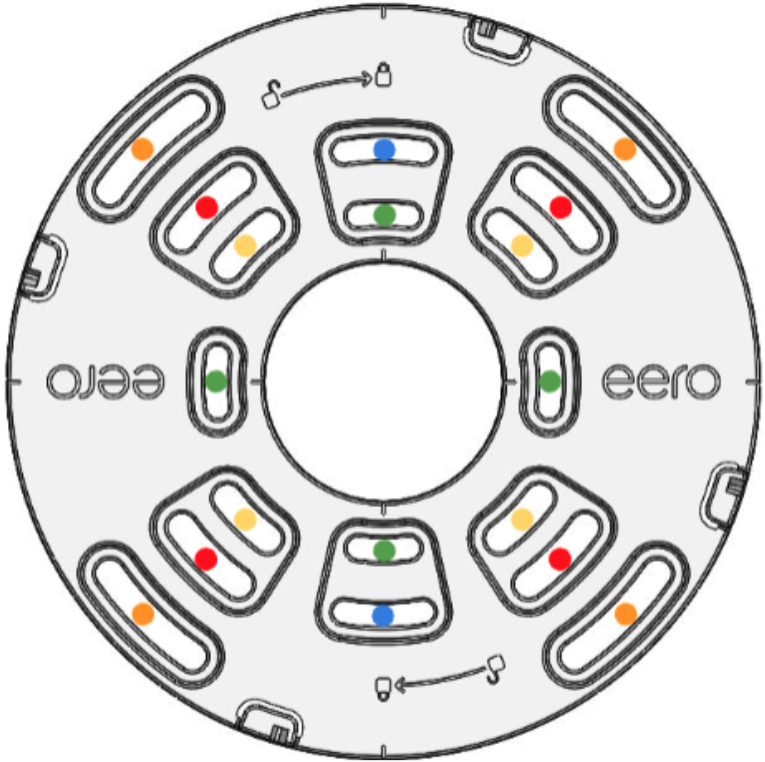

Votre/vos unité(s) eero PoE 7 seront livrée avec un paquet de 4 vis cruciformes n° 8-15 x 30 mm et des chevilles en plastique pour cloison sèche. Vous devrez pré-percer des trous de 6 mm pour l'installation des chevilles en plastique pour cloison sèche. Veuillez consulter l'image ci-dessous pour déterminer l'emplacement et les vis à utiliser pour votre installation.
| Fente | Taille de la vis* | |
| ⬤ | États-Unis - Prise simple | 6-32 |
| ⬤ | États-Unis - 3,5 pouces octogone | 8-32 |
| ⬤ | États-Unis - 4 en octogone et rond | 8-32 |
| ⬤ | US - 4 po carré et montage en surface | 8-32 |
| ⬤ | UE et Royaume-Uni - Prise simple | M3 |
*La taille de la vis correspond au diamètre de la tige/du corps principal (en millimètres) - pas de filetage
Montage de l'eero PoE 7
Vous devrez choisir un emplacement approprié pour installer votre eero PoE 7, de préférence une surface plane et surélevée comme un mur ou un plafond. Utilisez le test de placement eero pour déterminer l'emplacement approprié avant de percer des trous. Une fois l'emplacement idéal trouvé, suivez les instructions ci-dessous :
- Faites passer le câble PoE à travers le trou central de la plaque de montage.
- Connectez le câble PoE au port 10.0 GbE PoE+ de l'eero ou connectez l'adaptateur..
- Faites pivoter l'eero en position dans le sens des aiguilles d'une montre sur le support.
Vous saurez que l'eero est correctement alimenté lorsque la LED s'allumera. Une fois l'eero PoE 7 fixé sur son support, vous pourrez procéder avec son installation et ajout à votre réseau. Pour plus d'informations sur cette procédure, consultez la section notre guide détaillé sur la configuration et l'installation d'eero.
